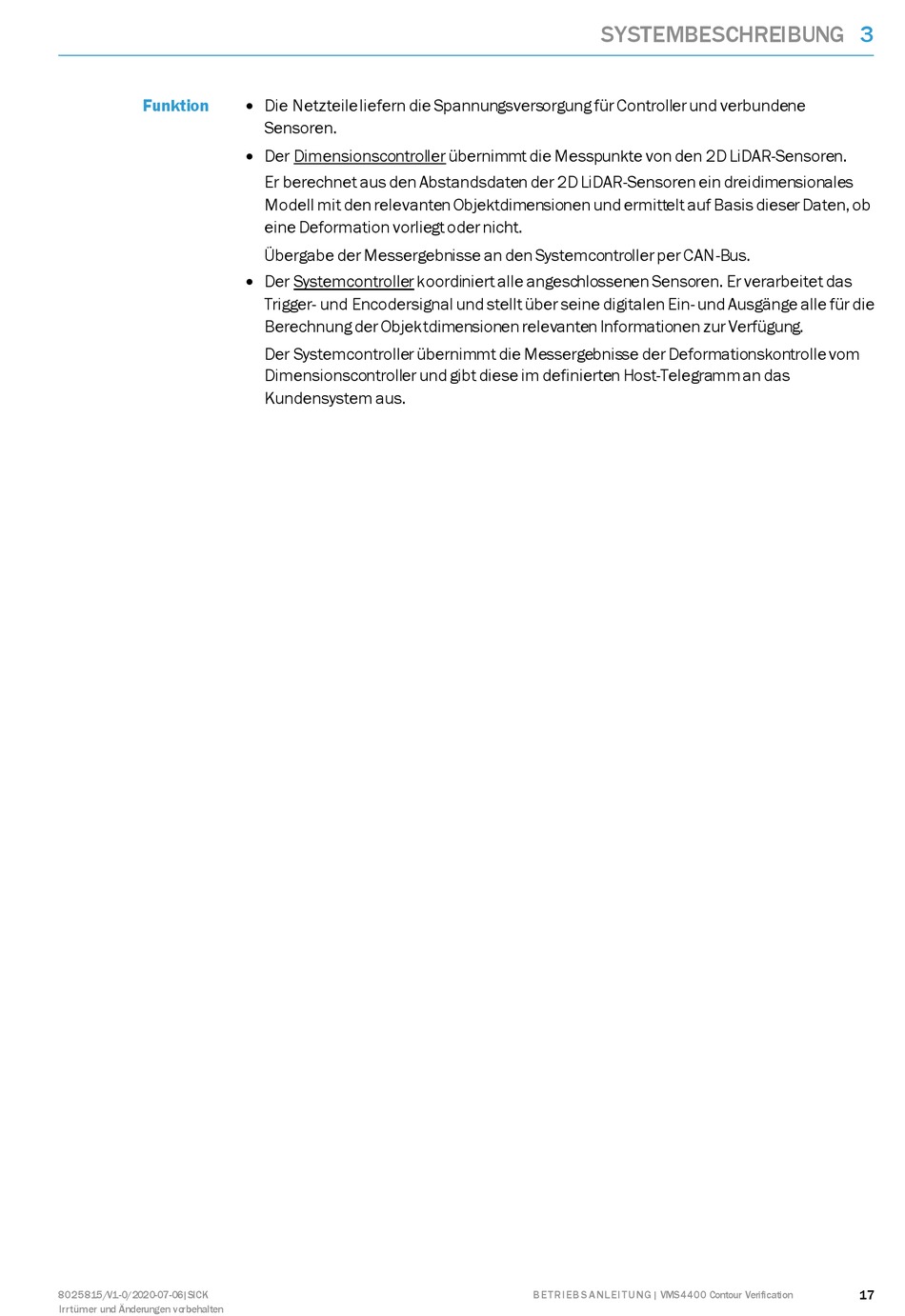

Funktion
8025815/V1-0/2020-07-06|SICK
Irrtümer und Änderungen vorbehalten
Die Netzteile liefern die Spannungsversorgung für Controller und verbundene
Sensoren.
Der Dimensionscontroller übernimmt die Messpunkte von den 2D LiDAR-Sensoren.
Er berechnet aus den Abstandsdaten der 2D LiDAR-Sensoren ein dreidimensionales
Modell mit den relevanten Objektdimensionen und ermittelt auf Basis dieser Daten, ob
eine Deformation vorliegt oder nicht.
Übergabe der Messergebnisse an den Systemcontroller per CAN-Bus.
Der Systemcontroller koordiniert alle angeschlossenen Sensoren. Er verarbeitet das
Trigger- und Encodersignal und stellt über seine digitalen Ein- und Ausgänge alle für die
Berechnung der Objektdimensionen relevanten Informationen zur Verfügung.
Der Systemcontroller übernimmt die Messergebnisse der Deformationskontrolle vom
Dimensionscontroller und gibt diese im definierten Host-Telegramm an das
Kundensystem aus.
SYSTEMBESCHREIBUNG
B ET R I EB S A NL EI T U NG | VMS4400 Contour Verification
3
17
