Systemcontroller ersetzen
Systemcontroller
ausbauen
MicroSD-Karte
umstecken
Systemcontroller
einbauen
8025815/V1-0/2020-07-06|SICK
Irrtümer und Änderungen vorbehalten
Die Systemparameter sind auf der MicroSD-Karte des Systemcontrollers gespeichert. Das
erlaubt einen einfachen und schnellen Komponententausch.
Die beschriebene Vorgehensweise gilt prinzipiell für alle Controllervarianten.
HINWEIS Vor dem Komponententausch die Zuordnung der Leitungen zu den Anschlüssen
notieren oder in einem Foto festhalten.

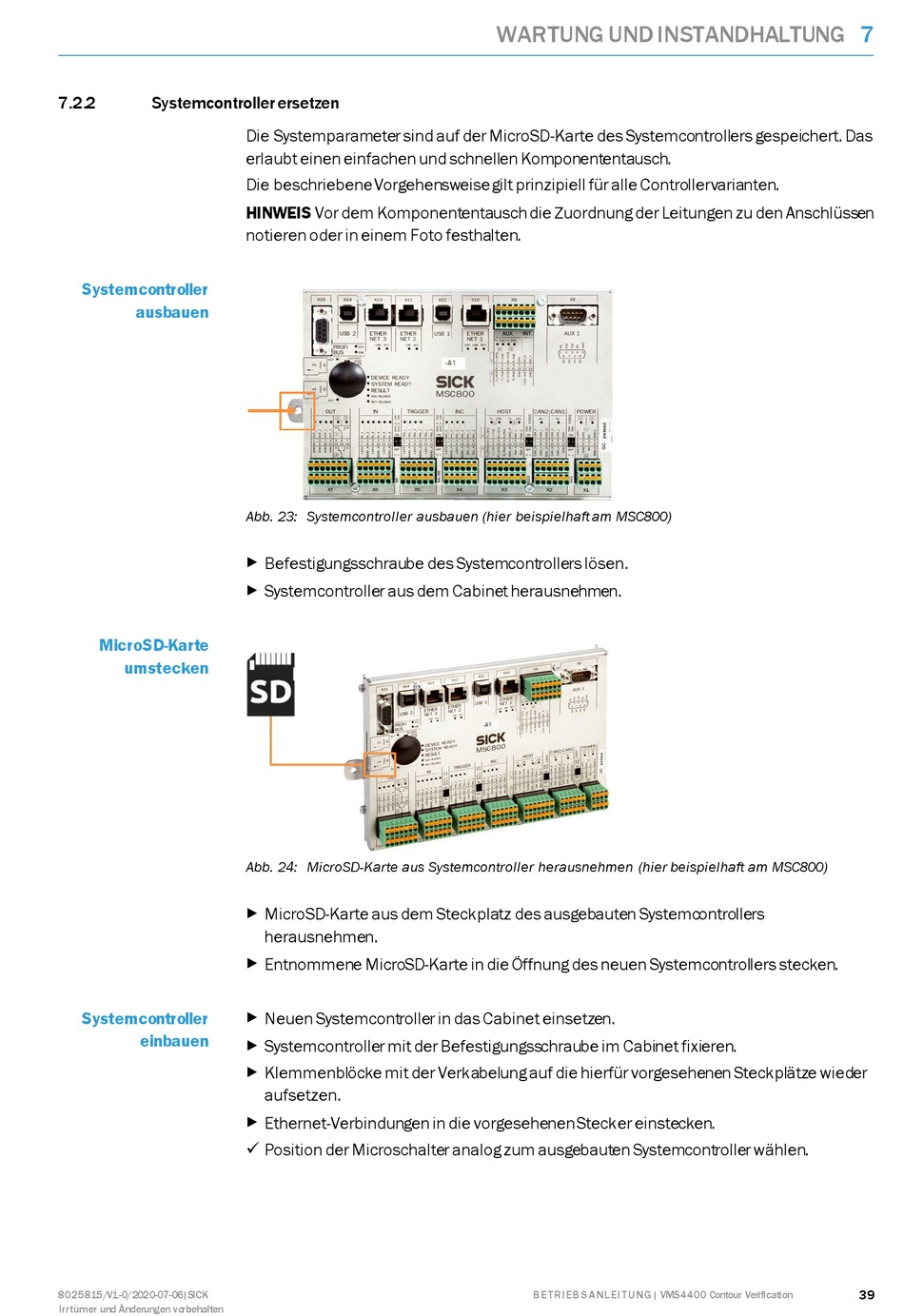

Abb. 23: Systemcontroller ausbauen (hier beispielhaft am MSC800)
▸
Befestigungsschraube des Systemcontrollers lösen.
▸
Systemcontroller aus dem Cabinet herausnehmen.
Abb. 24: MicroSD-Karte aus Systemcontroller herausnehmen (hier beispielhaft am MSC800)
▸
MicroSD-Karte aus dem Steckplatz des ausgebauten Systemcontrollers
herausnehmen.
▸
Entnommene MicroSD-Karte in die Öffnung des neuen Systemcontrollers stecken.
▸
Neuen Systemcontroller in das Cabinet einsetzen.
▸
Systemcontroller mit der Befestigungsschraube im Cabinet fixieren.
▸
Klemmenblöcke mit der Verkabelung auf die hierfür vorgesehenen Steckplätze wieder
aufsetzen.
▸
Ethernet-Verbindungen in die vorgesehenen Stecker einstecken.
Position der Microschalter analog zum ausgebauten Systemcontroller wählen.
WARTUNG UND INSTANDHALTUNG
B ET R I EB S A NL EI T U NG | VMS4400 Contour Verification
