3.3.3
Datenausgabe
Daten
8025815/V1-0/2020-07-06|SICK
Irrtümer und Änderungen vorbehalten

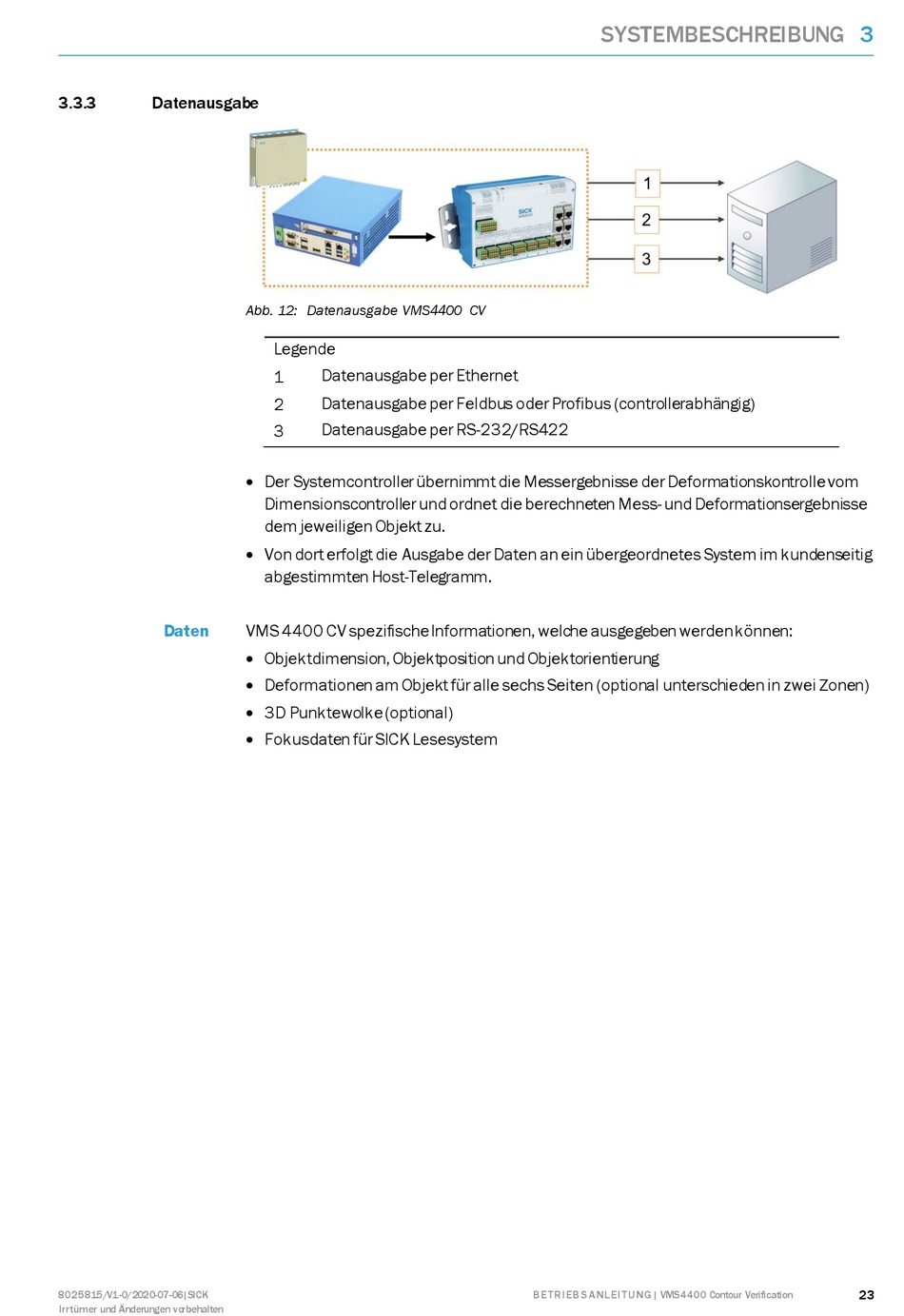

Abb. 12: Datenausgabe VMS4400 CV
Legende
Datenausgabe per Ethernet
1
Datenausgabe per Feldbus oder Profibus (controllerabhängig)
2
Datenausgabe per RS-232/RS422
3
Der Systemcontroller übernimmt die Messergebnisse der Deformationskontrolle vom
Dimensionscontroller und ordnet die berechneten Mess- und Deformationsergebnisse
dem jeweiligen Objekt zu.
Von dort erfolgt die Ausgabe der Daten an ein übergeordnetes System im kundenseitig
abgestimmten Host-Telegramm.
VMS 4400 CV spezifische Informationen, welche ausgegeben werden können:
Objektdimension, Objektposition und Objektorientierung
Deformationen am Objekt für alle sechs Seiten (optional unterschieden in zwei Zonen)
3D Punktewolke (optional)
Fokusdaten für SICK Lesesystem
SYSTEMBESCHREIBUNG
B ET R I EB S A NL EI T U NG | VMS4400 Contour Verification
3
