7.2.4
Dimensionscontroller ersetzen
Dimensionscontroller
ausbauen
USB-Stick
umstecken
Ersatzgerät
einbauen
8025815/V1-0/2020-07-06|SICK
Irrtümer und Änderungen vorbehalten
Die Systemparameter sind auf dem gesteckten USB-Stick des Dimensionscontrollers
gespeichert. Das erlaubt einen einfachen und schnellen Komponententausch.
HINWEIS Vor dem Komponententausch die Zuordnungen der Leitungen zu den
Anschlüssen notieren oder in einem Foto festhalten.

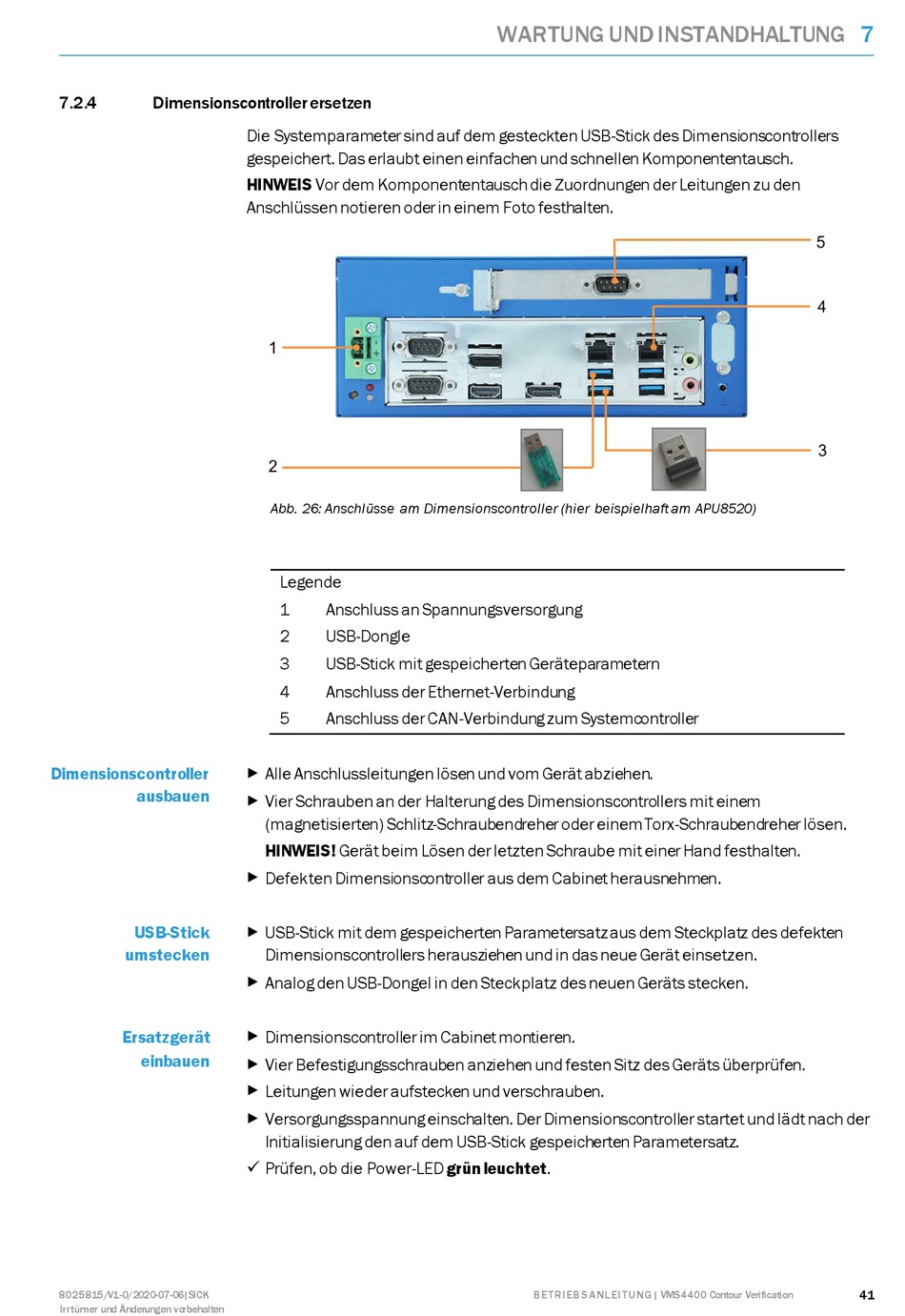

Abb. 26: Anschlüsse am Dimensionscontroller (hier beispielhaft am APU8520)
Legende
1
Anschluss an Spannungsversorgung
2
USB-Dongle
3
USB-Stick mit gespeicherten Geräteparametern
4
Anschluss der Ethernet-Verbindung
5
Anschluss der CAN-Verbindung zum Systemcontroller
▸
Alle Anschlussleitungen lösen und vom Gerät abziehen.
▸
Vier Schrauben an der Halterung des Dimensionscontrollers mit einem
(magnetisierten) Schlitz-Schraubendreher oder einem Torx-Schraubendreher lösen.
HINWEIS! Gerät beim Lösen der letzten Schraube mit einer Hand festhalten.
▸
Defekten Dimensionscontroller aus dem Cabinet herausnehmen.
▸
USB-Stick mit dem gespeicherten Parametersatz aus dem Steckplatz des defekten
Dimensionscontrollers herausziehen und in das neue Gerät einsetzen.
▸
Analog den USB-Dongel in den Steckplatz des neuen Geräts stecken.
▸
Dimensionscontroller im Cabinet montieren.
▸
Vier Befestigungsschrauben anziehen und festen Sitz des Geräts überprüfen.
▸
Leitungen wieder aufstecken und verschrauben.
▸
Versorgungsspannung einschalten. Der Dimensionscontroller startet und lädt nach der
Initialisierung den auf dem USB-Stick gespeicherten Parametersatz.
Prüfen, ob die Power-LED grün leuchtet.
WARTUNG UND INSTANDHALTUNG
B ET R I EB S A NL EI T U NG | VMS4400 Contour Verification
7
41
