7
WARTUNG UND INSTANDHALTUNG
7.2.6
Reflexions-Lichtschranke ersetzen
Reflexions-
Lichtschranke
demontieren
Ersatzgerät
montieren
44
B ET R I EB S A NL EI T U NG | VMS4400 Contour Verification

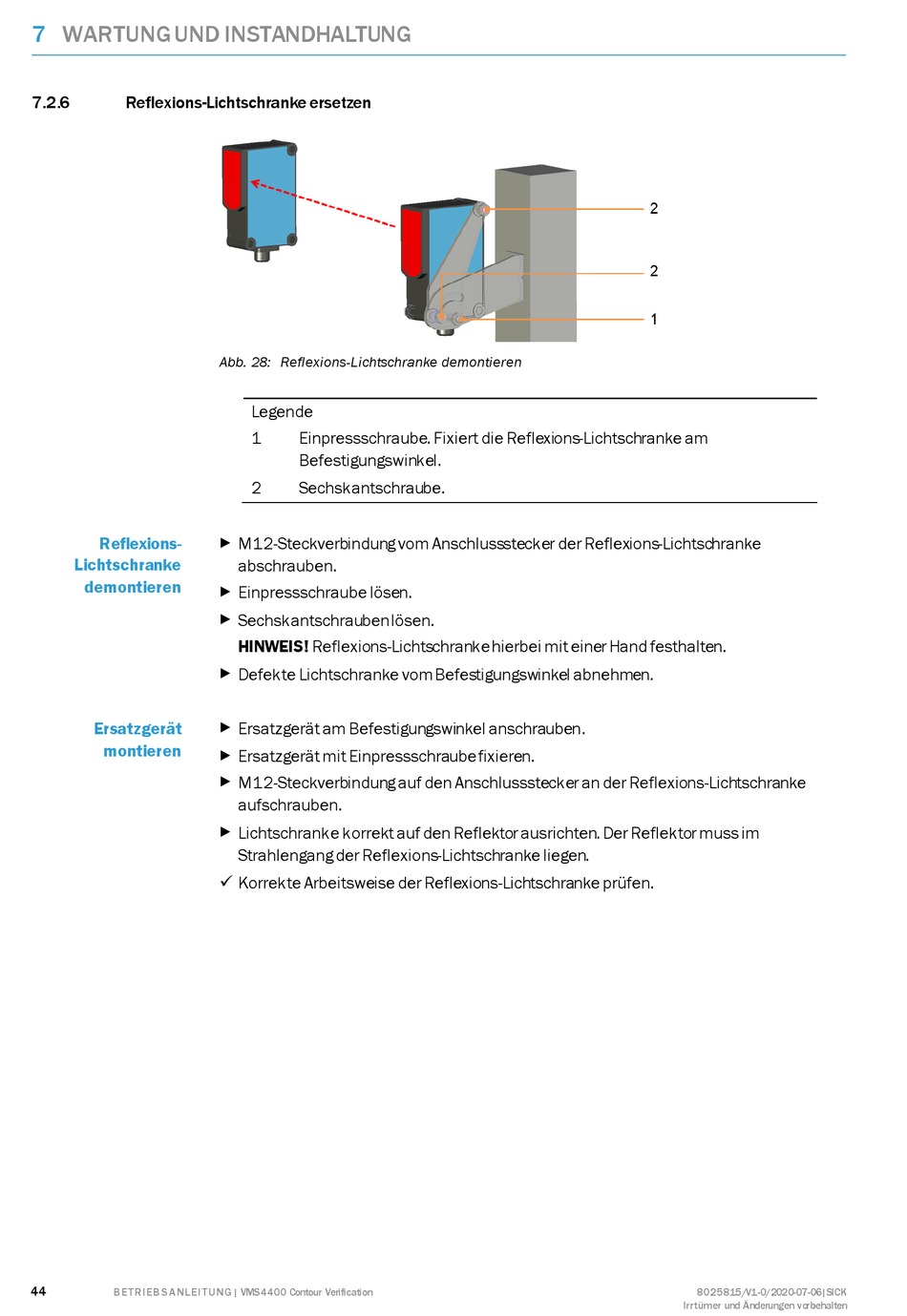

Abb. 28: Reflexions-Lichtschranke demontieren
Legende
1
Einpressschraube. Fixiert die Reflexions-Lichtschranke am
Befestigungswinkel.
2
Sechskantschraube.
▸
M12-Steckverbindung vom Anschlussstecker der Reflexions-Lichtschranke
abschrauben.
▸
Einpressschraube lösen.
▸
Sechskantschrauben lösen.
HINWEIS! Reflexions-Lichtschranke hierbei mit einer Hand festhalten.
▸
Defekte Lichtschranke vom Befestigungswinkel abnehmen.
▸
Ersatzgerät am Befestigungswinkel anschrauben.
▸
Ersatzgerät mit Einpressschraube fixieren.
▸
M12-Steckverbindung auf den Anschlussstecker an der Reflexions-Lichtschranke
aufschrauben.
▸
Lichtschranke korrekt auf den Reflektor ausrichten. Der Reflektor muss im
Strahlengang der Reflexions-Lichtschranke liegen.
Korrekte Arbeitsweise der Reflexions-Lichtschranke prüfen.
8025815/V1-0/2020-07-06|SICK
Irrtümer und Änderungen vorbehalten
