4.3.3.4 Mindestabstände der Schutzfelder PF1 und PF2 zum Gefahrbereich
8024757/2020-02-20 | SICK
Irrtümer und Änderungen vorbehalten
Sie müssen für beide Schutzfelder PF1 und PF2 den Mindestabstand zum Gefahrbe‐
reich berechnen. Das Schutzfeld PF1 hängt dabei von der Größe des Schutzfelds PF2
ab. Daher müssen Sie 3 Maße ermitteln.
2
3
4
PF1

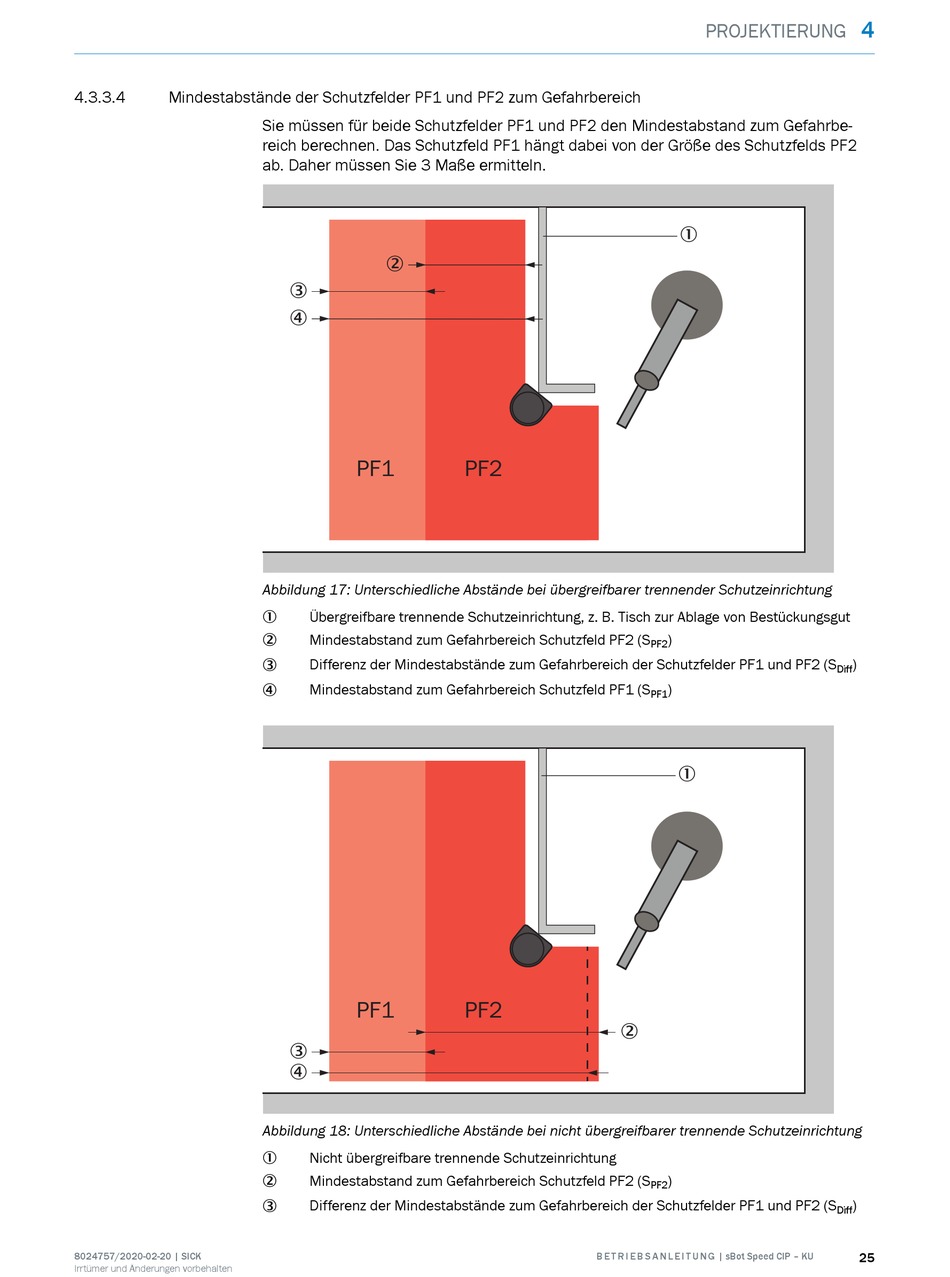

Abbildung 17: Unterschiedliche Abstände bei übergreifbarer trennender Schutzeinrichtung
Übergreifbare trennende Schutzeinrichtung, z. B. Tisch zur Ablage von Bestückungsgut
1
Mindestabstand zum Gefahrbereich Schutzfeld PF2 (S
2
Differenz der Mindestabstände zum Gefahrbereich der Schutzfelder PF1 und PF2 (S
3
Mindestabstand zum Gefahrbereich Schutzfeld PF1 (S
4
PF1
3
4
Abbildung 18: Unterschiedliche Abstände bei nicht übergreifbarer trennende Schutzeinrichtung
Nicht übergreifbare trennende Schutzeinrichtung
1
Mindestabstand zum Gefahrbereich Schutzfeld PF2 (S
2
Differenz der Mindestabstände zum Gefahrbereich der Schutzfelder PF1 und PF2 (S
3
PF2
PF2
2
