10.4

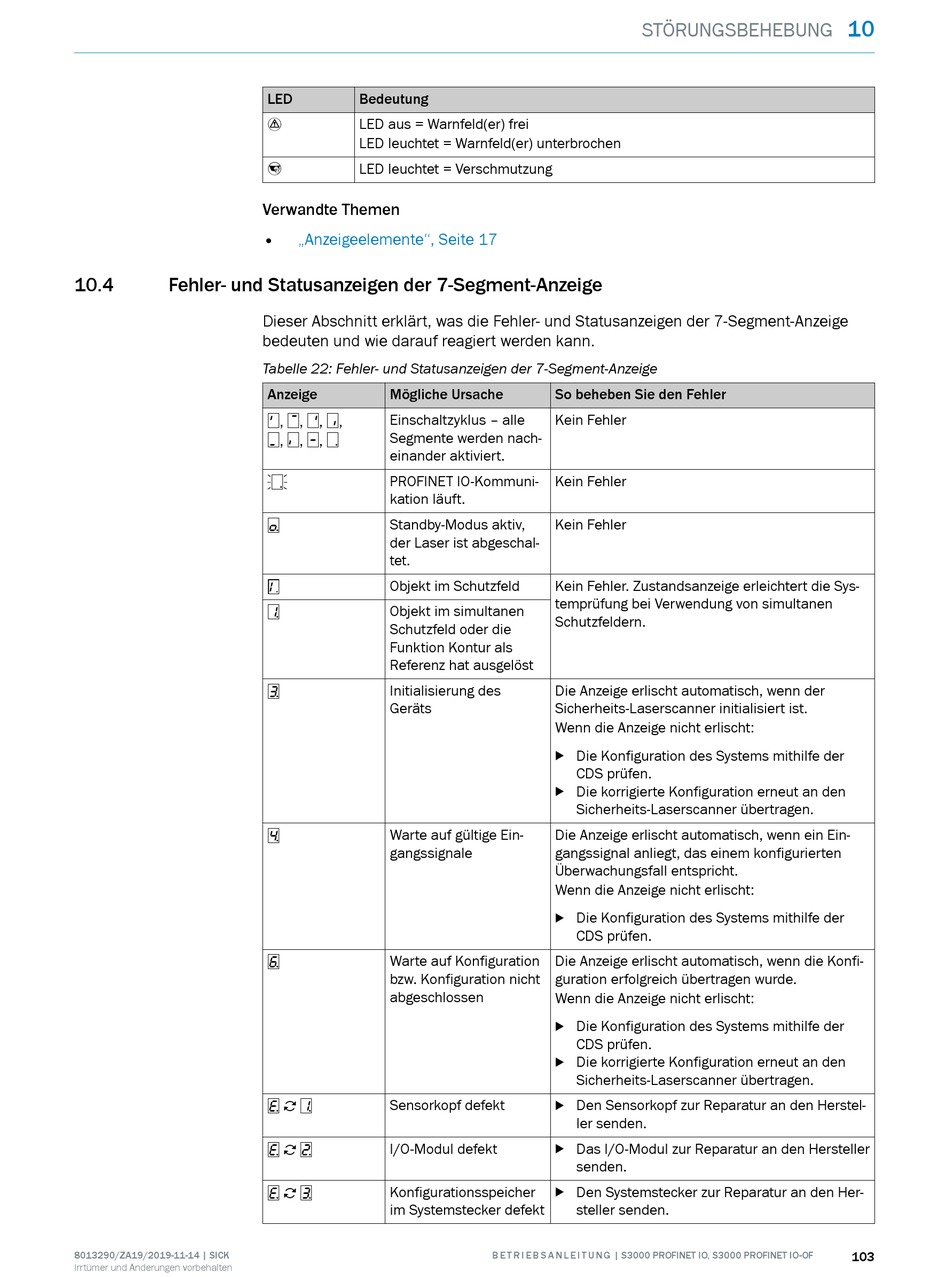

Fehler- und Statusanzeigen der 7-Segment-Anzeige

8013290/ZA19/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
LED
Bedeutung
LED aus = Warnfeld(er) frei
É
LED leuchtet = Warnfeld(er) unterbrochen
LED leuchtet = Verschmutzung
Í
Verwandte Themen
„Anzeigeelemente", Seite 17
Dieser Abschnitt erklärt, was die Fehler- und Statusanzeigen der 7-Segment-Anzeige
bedeuten und wie darauf reagiert werden kann.
Tabelle 22: Fehler- und Statusanzeigen der 7-Segment-Anzeige
Anzeige
Mögliche Ursache
Einschaltzyklus – alle
, , , ,
Segmente werden nach‐
, , , 
einander aktiviert.
PROFINET IO-Kommuni‐
kation läuft.
Standby-Modus aktiv,
der Laser ist abgeschal‐
tet.
Objekt im Schutzfeld
Objekt im simultanen
Schutzfeld oder die
Funktion Kontur als
Referenz hat ausgelöst
Initialisierung des
Geräts
Warte auf gültige Ein‐
gangssignale
Warte auf Konfiguration
bzw. Konfiguration nicht
abgeschlossen
Sensorkopf defekt
  
I/O-Modul defekt
  
Konfigurationsspeicher
  
im Systemstecker defekt
STÖRUNGSBEHEBUNG
So beheben Sie den Fehler
Kein Fehler
Kein Fehler
Kein Fehler
Kein Fehler. Zustandsanzeige erleichtert die Sys‐
temprüfung bei Verwendung von simultanen
Schutzfeldern.
Die Anzeige erlischt automatisch, wenn der
Sicherheits-Laserscanner initialisiert ist.
Wenn die Anzeige nicht erlischt:
b Die Konfiguration des Systems mithilfe der
CDS prüfen.
b Die korrigierte Konfiguration erneut an den
Sicherheits-Laserscanner übertragen.
Die Anzeige erlischt automatisch, wenn ein Ein‐
gangssignal anliegt, das einem konfigurierten
Überwachungsfall entspricht.
Wenn die Anzeige nicht erlischt:
b Die Konfiguration des Systems mithilfe der
CDS prüfen.
Die Anzeige erlischt automatisch, wenn die Konfi‐
guration erfolgreich übertragen wurde.
Wenn die Anzeige nicht erlischt:
b Die Konfiguration des Systems mithilfe der
CDS prüfen.
b Die korrigierte Konfiguration erneut an den
Sicherheits-Laserscanner übertragen.
b Den Sensorkopf zur Reparatur an den Herstel‐
ler senden.
b Das I/O-Modul zur Reparatur an den Hersteller
senden.
b Den Systemstecker zur Reparatur an den Her‐
steller senden.
B E T R I E B S A N L E I T U N G | S3000 PROFINET IO, S3000 PROFINET IO-OF
10
103
