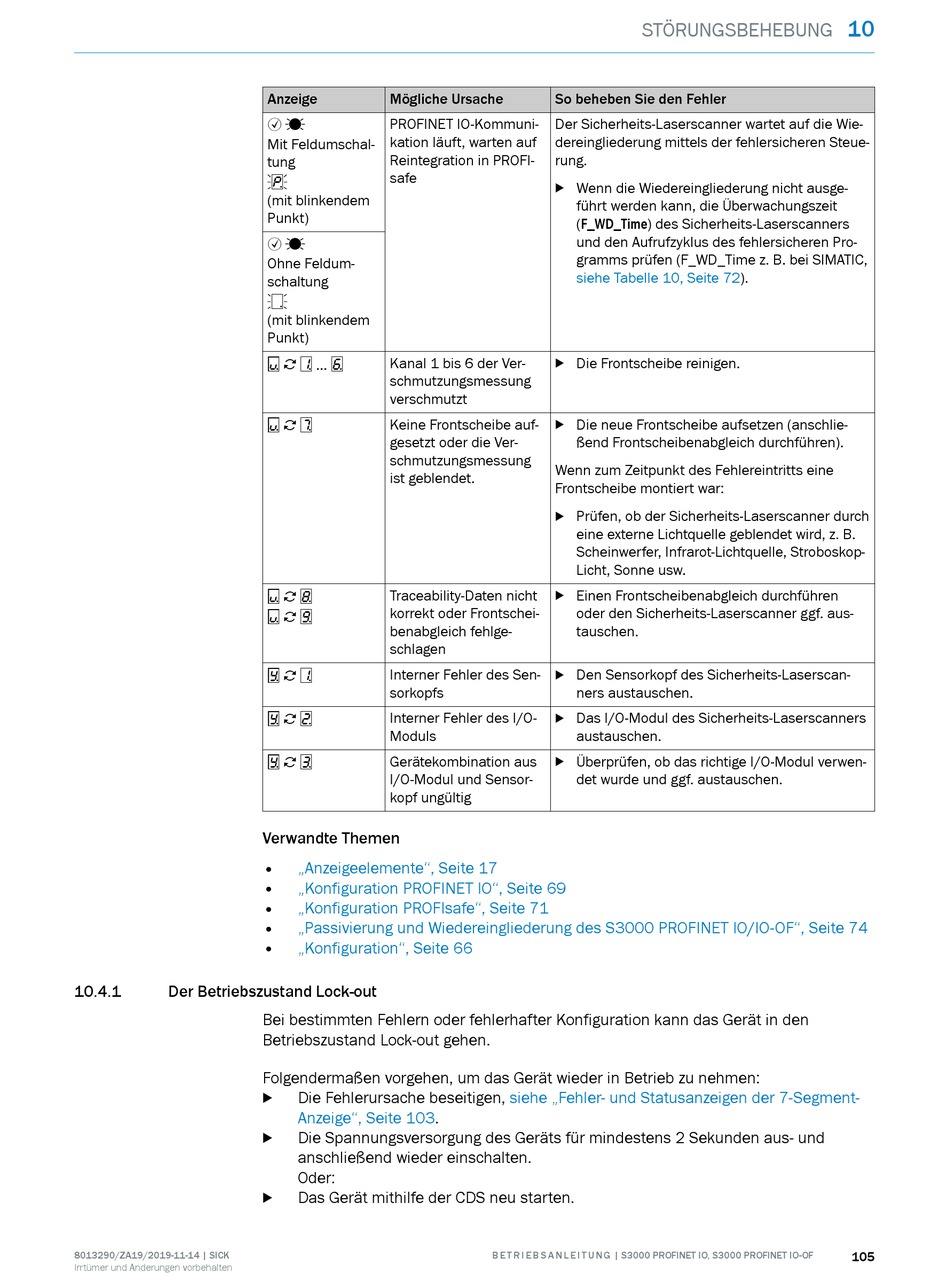

Der Betriebszustand Lock-Out - SICK S3000 PROFINET IO Betriebsanleitung

10.4.1

Der Betriebszustand Lock-out

8013290/ZA19/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Anzeige Mögliche Ursache
PROFINET IO-Kommuni‐
Ë Ö
kation läuft, warten auf
Mit Feldumschal‐
Reintegration in PROFI‐
tung
safe

(mit blinkendem
Punkt)
Ë Ö
Ohne Feldum‐
schaltung

(mit blinkendem
Punkt)
Kanal 1 bis 6 der Ver‐
   ... 
schmutzungsmessung
verschmutzt
Keine Frontscheibe auf‐
  
gesetzt oder die Ver‐
schmutzungsmessung
ist geblendet.
Traceability-Daten nicht
  
korrekt oder Frontschei‐
  
benabgleich fehlge‐
schlagen
Interner Fehler des Sen‐
  
sorkopfs
Interner Fehler des I/O-
  
Moduls
Gerätekombination aus
  
I/O-Modul und Sensor‐
kopf ungültig
Verwandte Themen
• „Anzeigeelemente", Seite 17
• „Konfiguration PROFINET IO", Seite 69
•
„Konfiguration PROFIsafe", Seite 71
•
„Passivierung und Wiedereingliederung des S3000 PROFINET IO/IO-OF", Seite 74
•
„Konfiguration", Seite 66
Bei bestimmten Fehlern oder fehlerhafter Konfiguration kann das Gerät in den
Betriebszustand Lock-out gehen.
Folgendermaßen vorgehen, um das Gerät wieder in Betrieb zu nehmen:
Die Fehlerursache beseitigen,
b
Anzeige", Seite 103.
Die Spannungsversorgung des Geräts für mindestens 2 Sekunden aus- und
b
anschließend wieder einschalten.
Oder:
Das Gerät mithilfe der CDS neu starten.
b
STÖRUNGSBEHEBUNG
So beheben Sie den Fehler
Der Sicherheits-Laserscanner wartet auf die Wie‐
dereingliederung mittels der fehlersicheren Steue‐
rung.
b Wenn die Wiedereingliederung nicht ausge‐
führt werden kann, die Überwachungszeit
(F_WD_Time) des Sicherheits-Laserscanners
und den Aufrufzyklus des fehlersicheren Pro‐
gramms prüfen (F_WD_Time z. B. bei SIMATIC,
siehe Tabelle 10, Seite
b Die Frontscheibe reinigen.
b Die neue Frontscheibe aufsetzen (anschlie‐
ßend Frontscheibenabgleich durchführen).
Wenn zum Zeitpunkt des Fehlereintritts eine
Frontscheibe montiert war:
b Prüfen, ob der Sicherheits-Laserscanner durch
eine externe Lichtquelle geblendet wird, z. B.
Scheinwerfer, Infrarot-Lichtquelle, Stroboskop-
Licht, Sonne usw.
b Einen Frontscheibenabgleich durchführen
oder den Sicherheits-Laserscanner ggf. aus‐
tauschen.
b Den Sensorkopf des Sicherheits-Laserscan‐
ners austauschen.
b Das I/O-Modul des Sicherheits-Laserscanners
austauschen.
b Überprüfen, ob das richtige I/O-Modul verwen‐
det wurde und ggf. austauschen.
siehe „Fehler- und Statusanzeigen der 7-Segment-
B E T R I E B S A N L E I T U N G | S3000 PROFINET IO, S3000 PROFINET IO-OF
10
72).
105
