Inhaltsverzeichnis
4
PROJEKTIERUNG
30
B E T R I E B S A N L E I T U N G | S3000 PROFINET IO, S3000 PROFINET IO-OF
HINWEIS
Zur Berechnung des Mindestabstands in jedem Fall die ISO 13855 beachten.
Um die Sicherheits-Laserscanner in verschiedenen Winkeln zu justieren, Befestigungs‐
sätze 1 bis 3 verwenden. Sie können den Strahlengang der Sicherheits-Laserscanner
mit dem Scanfinder LS70b (Art.-Nr. 6020756) überprüfen.

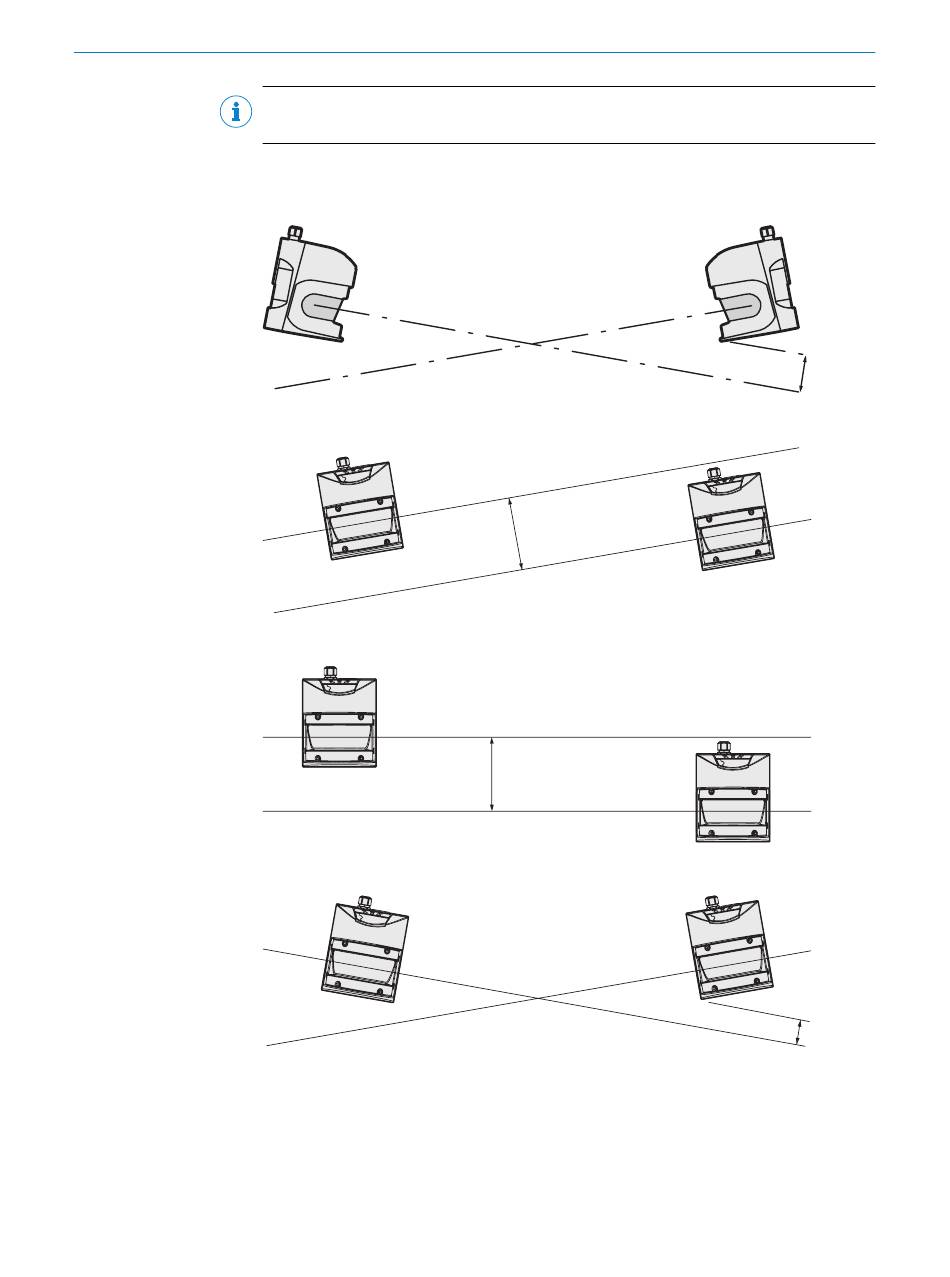

Abbildung 17: Montage gegenüberliegend
Abbildung 18: Montage schräg, parallel
Abbildung 19: Montage versetzt parallel
Abbildung 20: Montage über Kreuz
200 mm
200 mm
100 mm
100 mm
8013290/ZA19/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
