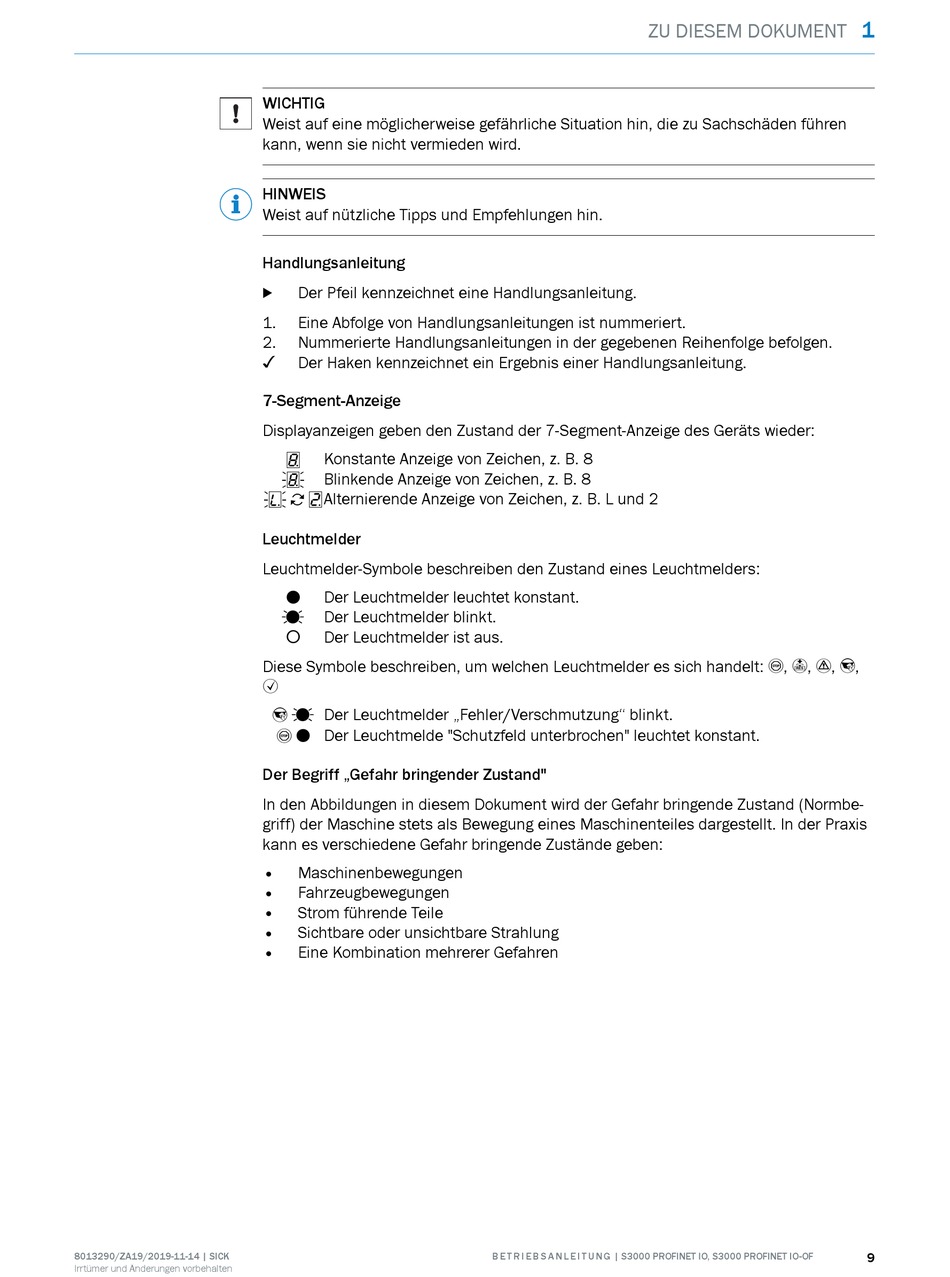

SICK S3000 PROFINET IO Betriebsanleitung Seite 9

8013290/ZA19/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
WICHTIG
Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen
kann, wenn sie nicht vermieden wird.
HINWEIS
Weist auf nützliche Tipps und Empfehlungen hin.
Handlungsanleitung
Der Pfeil kennzeichnet eine Handlungsanleitung.
b
1. Eine Abfolge von Handlungsanleitungen ist nummeriert.
2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.
✓
Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.
7-Segment-Anzeige
Displayanzeigen geben den Zustand der 7-Segment-Anzeige des Geräts wieder:
Konstante Anzeige von Zeichen, z. B. 8

Blinkende Anzeige von Zeichen, z. B. 8

   Alternierende Anzeige von Zeichen, z. B. L und 2
Leuchtmelder
Leuchtmelder-Symbole beschreiben den Zustand eines Leuchtmelders:
Der Leuchtmelder leuchtet konstant.
O
Der Leuchtmelder blinkt.
Ö
Der Leuchtmelder ist aus.
o
Diese Symbole beschreiben, um welchen Leuchtmelder es sich handelt: Ê, Ì, É, Í,
Ë
Í Ö Der Leuchtmelder „Fehler/Verschmutzung" blinkt.
Ê O Der Leuchtmelde "Schutzfeld unterbrochen" leuchtet konstant.
Der Begriff „Gefahr bringender Zustand"
In den Abbildungen in diesem Dokument wird der Gefahr bringende Zustand (Normbe‐
griff) der Maschine stets als Bewegung eines Maschinenteiles dargestellt. In der Praxis
kann es verschiedene Gefahr bringende Zustände geben:
• Maschinenbewegungen
• Fahrzeugbewegungen
• Strom führende Teile
• Sichtbare oder unsichtbare Strahlung
• Eine Kombination mehrerer Gefahren
