PRODUKTBESCHREIBUNG
3.2.2 Überblick über das Gerät
3.2.3

I/O-Modul

16 B E T R I E B S A N L E I T U N G | S3000 PROFINET IO, S3000 PROFINET IO-OF
Der Sicherheits-Laserscanner besteht aus 3 Komponenten:
•
Dem Sensorkopf mit dem optoelektronischen Erfassungssystem
•
Dem I/O-Modul, das den Funktionsumfang des Geräts bestimmt
•
Dem Systemstecker mit dem Konfigurationsspeicher. Der Systemstecker verfügt
über alle elektrischen Anschlüsse mit Ausnahme der Konfigurationsschnittstelle.
1
2

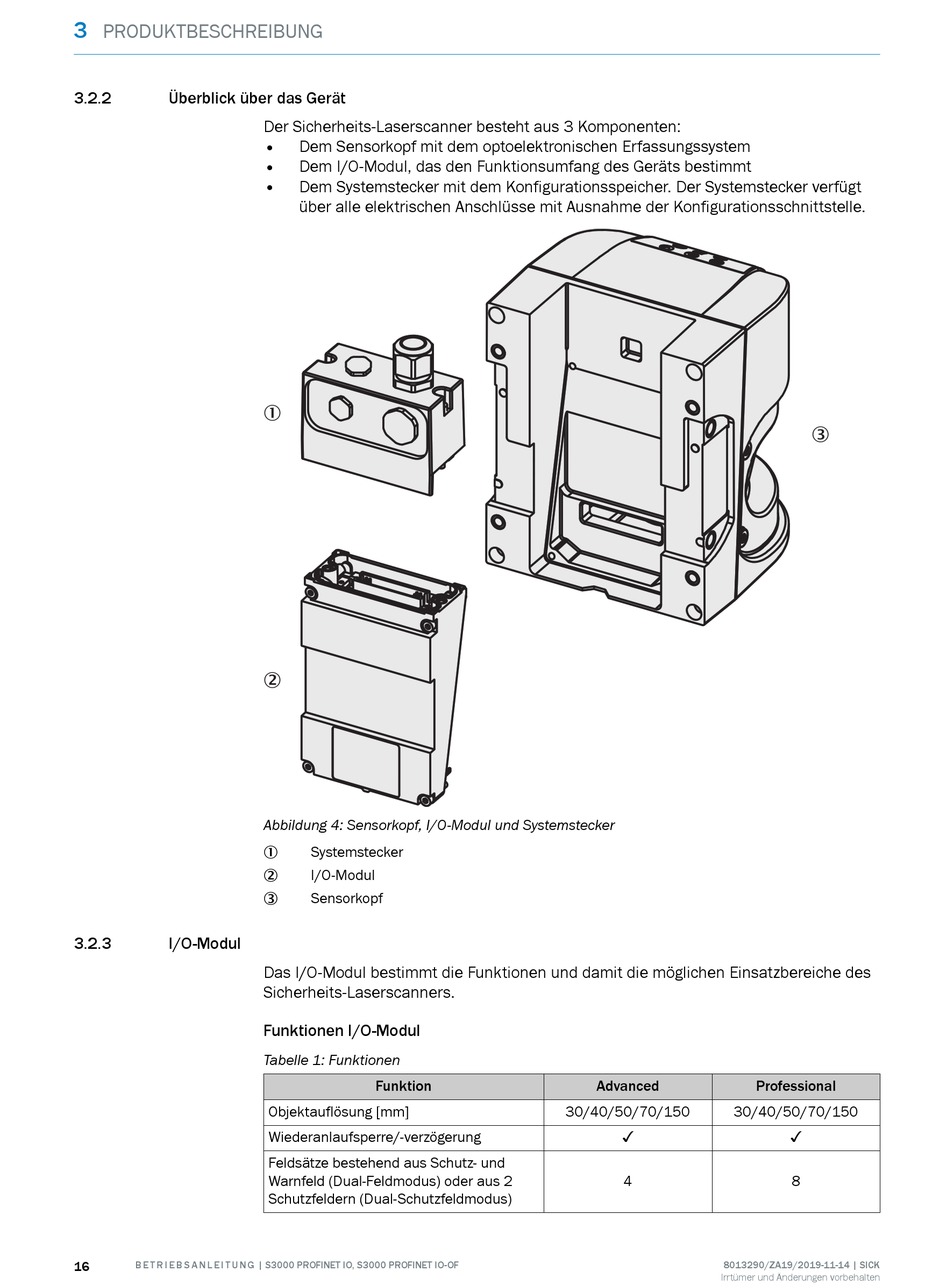

Abbildung 4: Sensorkopf, I/O-Modul und Systemstecker
Systemstecker
1
I/O-Modul
2
Sensorkopf
3
Das I/O-Modul bestimmt die Funktionen und damit die möglichen Einsatzbereiche des
Sicherheits-Laserscanners.
Funktionen I/O-Modul
Tabelle 1: Funktionen
Funktion
Objektauflösung [mm]
Wiederanlaufsperre/-verzögerung
Feldsätze bestehend aus Schutz- und
Warnfeld (Dual-Feldmodus) oder aus 2
Schutzfeldern (Dual-Schutzfeldmodus)
Advanced
30/40/50/70/150 30/40/50/70/150
✓
4
8013290/ZA19/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
3
Professional
✓
8
