1. Passen Sie die Länge der Verlängerung durch Schneiden einer O-Ringnut an.
2. Setzen Sie den O-Ring in die zweite O-Ring-Aufnahme.
Geben Sie vor dem Zusammenbau der Verlängerung etwas Seifenlauge oder Fett auf den O-Ring.
3. Montage der Führungsschienen der Verlängerung:
a) Schneiden Sie die Führungsschienen der Verlängerung auf die richtige Länge.
b) Setzen Sie die Führungsschienen der Verlängerung auf die Führungshalterung der Station.
4. Setzen Sie die Verlängerung zusammen:
a) Senken Sie die Verlängerung auf die Führungsschienen der Verlängerung ab.
Achten Sie darauf, dass die Führungshalterung der Verlängerung mit den Führungsschienen der Verlänge-
rung ausgerichtet ist.
b) Setzen Sie die Führungsschienen der Verlängerung auf die Führungshalterung der Verlängerung.

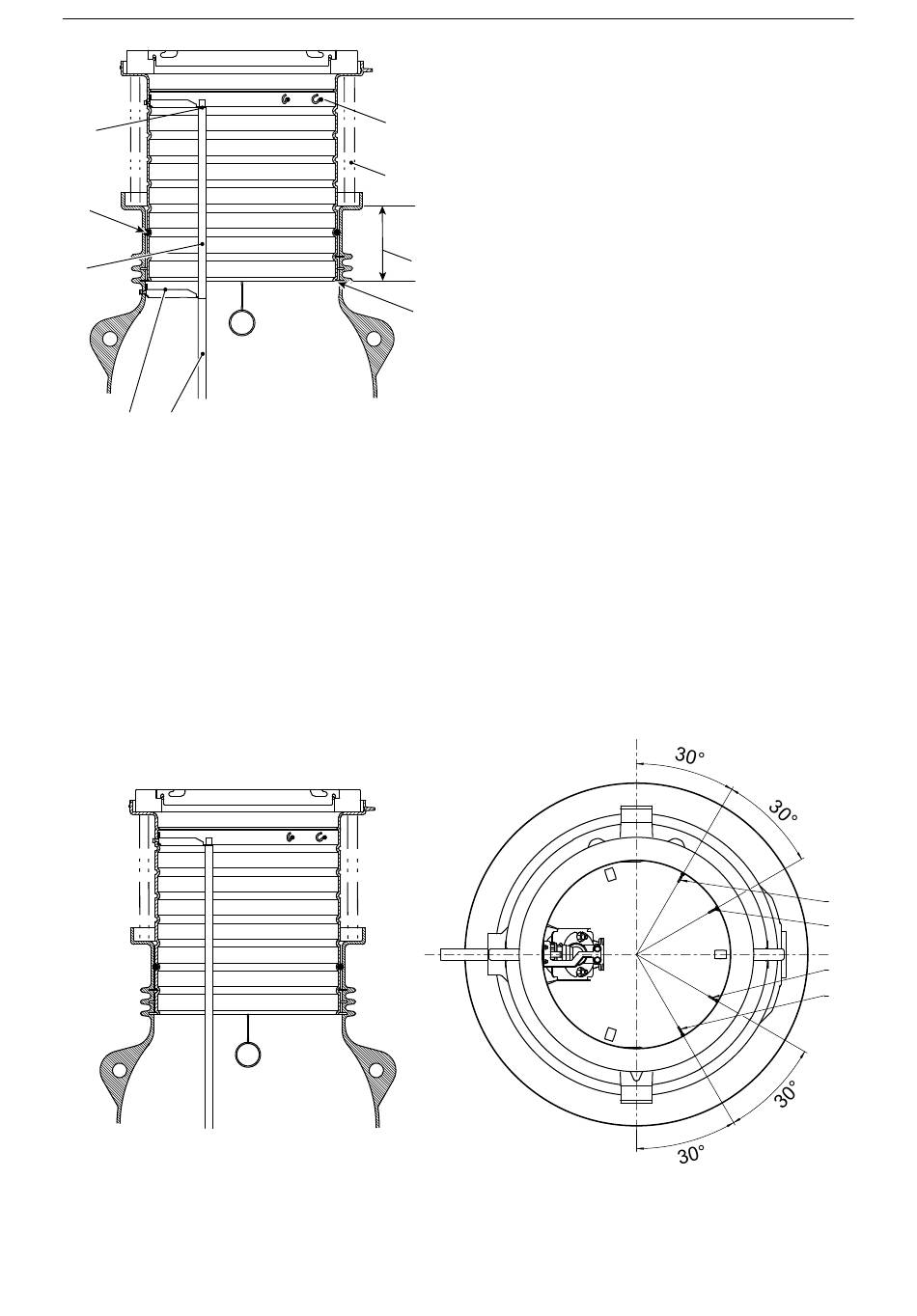

c) Die Abbildung zeigt die abgewinkelte Position der Haken in der Verlängerung.
WS011681A
1. Haken für den Niveauregler
2. Haken für Ketten
5. Bringen Sie die Holzstücke in Position.
Das Holz verhindert, dass sich die Verlängerung beim Aufschütten bewegt.
1. Schnitt der Verlängerung
2. Minimum 200 mm (7,87 in), Maximum 250 mm (9,8 in)
3. Holzstücke
4. Haken
4
5. Führungshalterung der Verlängerung
6. Zweite O-Ringnut
7. Führungsschienen der Verlängerung
3
8. Führungshalterung der Station
9. Führungsschienen der Station
2
1
WS011668C
