Montage-, Betriebs-
und
Wartungshandbuch

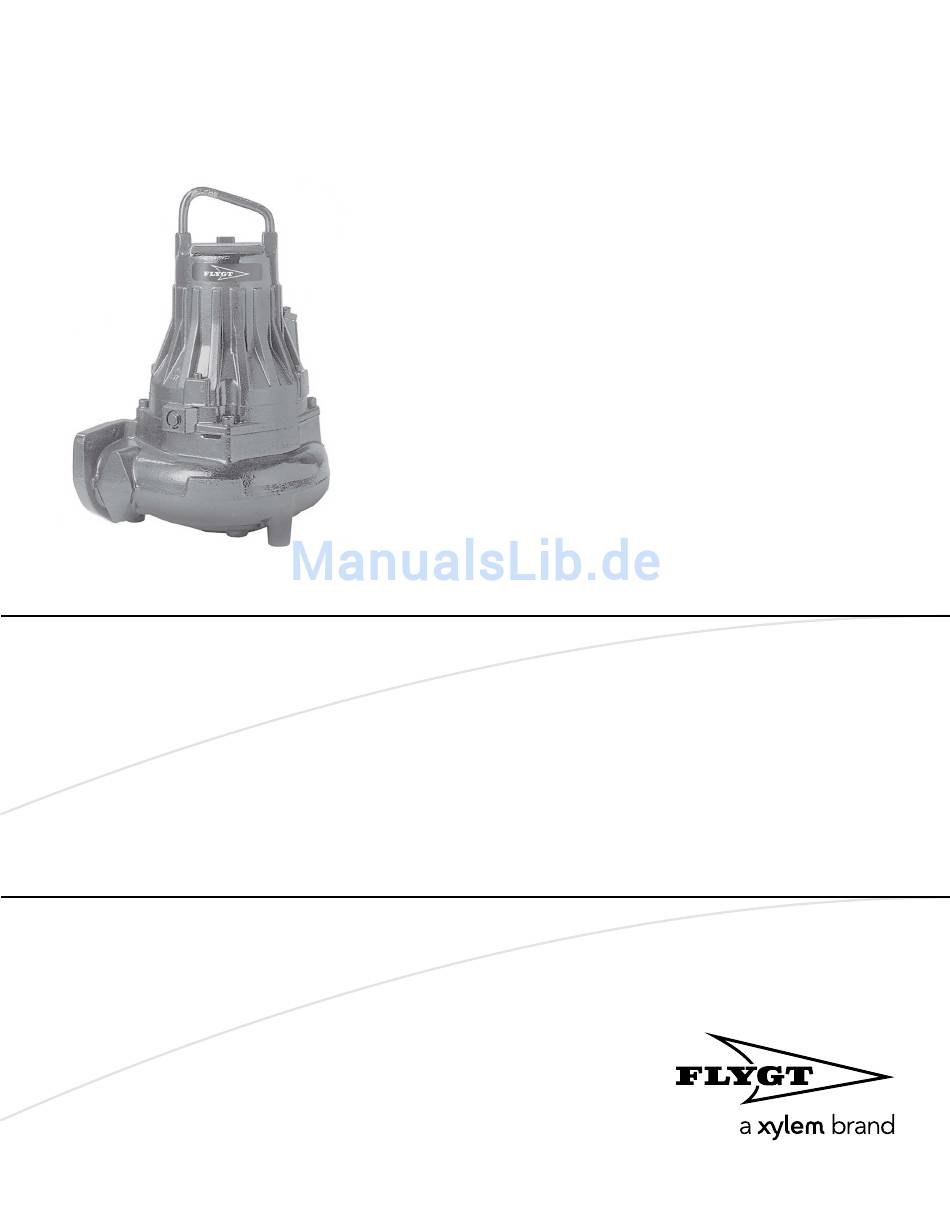

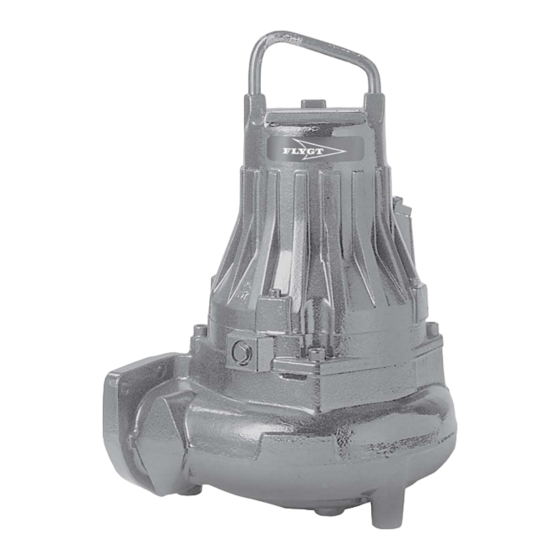

Flygt 3085

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Xylem Flygt 3085

Inhaltszusammenfassung für Xylem Flygt 3085

  • Seite 1 Montage-, Betriebs- Wartungshandbuch Flygt 3085...

  • Seite 3: Inhaltsverzeichnis

    Allgemeine Sicherheitshinweise....................22 Voraussetzungen..........................22 Kabel..............................22 Erdung.............................23 Anschluss des Motorkabels an die Pumpe.................23 Anschluss des Motorkabels an den Anlasser und die Überwachungsausrüstung....24 Kabelpläne............................25 Überprüfung der Drehrichtung des Laufrads................30 Betrieb..............................32 Vorsichtsmaßnahmen........................32 Abstand zu Nassbereichen......................32 Geräuschpegel..........................32 Inbetriebnahme der Pumpe......................32 Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 4 Die Pumpe schaltet nicht ab, wenn ein Füllstandssensor verwendet wird........57 Die Pumpe schaltet ein-aus-ein mit kurzen Zeitabständen............57 Die Pumpe läuft, aber der Motorschutz löst aus................58 Die Pumpe liefert zu wenig oder gar kein Wasser................59 Technische Referenz..........................61 Motordaten............................61 Anwendungsgrenzen........................61 Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 5: Einführung Und Sicherheit

    4. Wenden Sie sich im Falle von Defekten an Ihren Außendienstmitarbeiter. Produktgewährleistung Geltungsbereich Xylem verpflichtet sich zur Behebung dieser Fehler in durch Xylem verkauften Produkten unter den folgenden Bedingungen: • Die Fehler müssen durch einen Mangel hinsichtlich der Konstruktion, der Werkstoffe oder der handwerklichen Ausführung verursacht werden.

  • Seite 6: Sicherheit

    Ausrüstung oder die Verwendung von Teilen, die nicht von Xylem zur Verfügung gestellt wurden. Wenn Sie eine Frage zum bestimmungsgemäßen Gebrauch der Ausrüstung haben, setzen Sie sich bitte mit einem Vertreter von Xylem in Verbindung bevor Sie fortfahren. • Die Handbücher zur Installation, zum Betrieb und zur Wartung nennen deutlich die akzeptablen Methoden für die Demontage von Pumpeneinheiten.

  • Seite 7: Ebenen Von Sicherheitsmeldungen

    • Weist auf eine Vorgehensweise hin, die nicht zu Verletzungen führt Sicherheit des Benutzers Allgemeine Sicherheitsregeln Diese Sicherheitshinweise gelten für: • Halten Sie den Arbeitsbereich immer sauber. • Beachten Sie die Gefahren, die durch Gas und Dämpfe im Arbeitsbereich auftreten können. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 8: Explosionsgeschützte Produkte

    Ziehen Sie die kontaminierte Kleidung aus. Waschen Sie die Haut mindestens eine Minute mit Wasser und Seife. Falls erforderlich, suchen Sie einen Arzt auf. Explosionsgeschützte Produkte Befolgen Sie diese spezielle Handhabungsanleitung, wenn Sie ein explosionsgeschütztes Produkt haben. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 9 Freigabezeichnung und der Produktspezifikation entsprechen. • Verändern Sie die Ausrüstung nicht ohne vorherige Zustimmung eines autorisierten Vertreters von Xylem. • Verwenden Sie nur Teile, die von einem autorisierten Vertreter von Xylem zur Verfügung gestellt wurden. ATEX-Richtlinien Die ATEX-Richtlinien werden nur erfüllt, wenn Sie das Produkt entsprechend der bestimmungsgemäßen Verwendung betreiben.

  • Seite 10: Umweltsicherheit

    Teile davon von einem autorisierten Recycling-Unternehmen übernommen werden. 2. Findet die erste Richtlinie keine Anwendung, so senden Sie das Produkt oder Teile davon an Ihren Vertreter von Xylem zurück. Abfall- und Emissionsvorschriften Befolgen Sie diese Sicherheitsvorschriften bezüglich Abfall und Emissionen: •...

  • Seite 11: Transport- Und Lagerung

    Für die Handhabung der Pumpe sind stets Hebezeuge erforderlich. Diese müssen den folgenden Anforderungen genügen: • Die Mindesthöhe (Informationen erhalten Sie bei Xylem) zwischen dem Hubhaken und dem Boden muss ausreichen, um die Pumpe anzuheben. • Das Hebezeug muss die Pumpe senkrecht anheben und absenken können, nach Möglichkeit ohne den Hubhaken neu ansetzen zu müssen.

  • Seite 12: Richtlinien Hinsichtlich Der Lagerung

    • Bevor Sie die Pumpe nach einer längeren Stillstandzeit verwenden, muss diese überprüft werden, wobei besonderes Augenmerk auf die Dichtungen und die Kabeleinführung gelegt werden sollte. • Das Laufrad/der Propeller sollte jeden zweiten Monat von Hand gedreht werden, um ein Aneinanderhaften der Dichtungen zu vermeiden. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 13: Produktbeschreibung

    Verwenden Sie die Pumpe NICHT in hochgradig korrosiven Fördermedien. Informationen zum pH-Wert entnehmen Sie bitte Anwendungsgrenzen. Ersatzteile • Modifikationen an der Einheit oder Anlage dürfen nur nach Rücksprache mit Xylem durchgeführt werden. • Die Verwendung der von Xylem zugelassenen Originalersatz- und -zubehörteile ist eine wesentliche Voraussetzung für jeden Gewährleistungsanspruch.

  • Seite 14: Bauteile

    Gehäuse fungiert als Puffer zwischen dem Fördermedium und der Antriebseinheit. Hauptlager Das Lager besteht aus einem zweireihigen Schrägkugellager. Motor Weitere Informationen zum Motor entnehmen Sie bitte denMotordaten Statorgehäuse Die Pumpe wird durch die umgebende Flüssigkeit/Luft gekühlt. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 15: Überwachungsausrüstung

    Ölgehäuse befindet. Ex-Pumpen werden grundsätzlich nicht mit einem CLS-Sensor ausgestattet. HINWEIS: Der CLS-Sensor besteht aus Glas. Gehen Sie vorsichtig mit dem Sensor um. Ein CLS- und ein FLS-Sensor können in einer Pumpe eingesetzt werden, wenn diese parallel geschaltet sind. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 16: Das Typenschild

    Zulassungen Dieser Abschnitt beschreibt die EN- und FM-Freigaben, über die explosionsgeschützte Produkte verfügen. Für weitere Informationen wenden Sie sich bitte an Ihren Vertreter von Xylem. Zusätzlich zum Typenschild verfügen explosionsgeschützte Produkte noch über ein EN- oder FM-Freigabeschild. • Europäische Norm •...

  • Seite 17: Produktbezeichnung

    II 2 G oder IM2 EEx d IIC oder EEx dI Diese Abbildung beschreibt das Freigabeschild gemäß der amerikanischen Norm FM und die in den entsprechenden Feldern enthaltenen Informationen. Temperaturklasse Maximale Umgebungstemperatur Abbildung 3: FM-Freigabeschild Produktbezeichnung Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 18: Seriennummer

    Die Seriennummer wird zur Identifikation eines einzelnen Produktes verwendet und ist in vier Teile unterteilt. Im Folgenden finden Sie ein Beispiel einer Seriennummer und eine Erklärung der entsprechenden Bestandteile. NP 3085.183 - 951 0163 Produktkennziffer Herstellungsjahr Herstellungszyklus Laufende Nummer Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 19: Installation

    Befestigungsvorrichtungen WARNUNG: • Verwenden Sie ausschließlich Befestigungsmittel der entsprechenden Größe und des entsprechenden Werkstoffes. • Ersetzen Sie alle korrodierten Befestigungsmittel. • Stellen Sie sicher, dass alle Befestigungsmittel ordnungsgemäß festgezogen sind und keine Befestigungsvorrichtungen fehlen. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 20: Montage Einer P-Ausführung

    Befestigen Sie die Führungsrohre in der Halterung. b) Prüfen Sie, dass die Führungsrohre senkrecht angeordnet sind. Verwenden Sie eine Wasserwaage oder ein Lot. 5. Bringen Sie die Druckrohrleitung am Druckanschluss an. 6. Lassen Sie die Pumpe an den Führungsrohren ab. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 21: Montage Einer S-Ausführung

    5. Schließen Sie das Motorkabel, den Anlasser und die Überwachungsausrüstung gemäß der entsprechenden Anleitungen an. Stellen Sie sicher, dass sich das Laufrad in die richtige Richtung dreht. Weitere Informationen entnehmen Sie bitte Überprüfung der Drehrichtung des Laufrads. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 22: Montage Einer T-/Z-Ausführung

    Stellen Sie sicher, dass sich das Laufrad in die richtige Richtung dreht. Weitere Informationen entnehmen Sie bitte Überprüfung der Drehrichtung des Laufrads. 5. Stellen Sie sicher, dass das Gewicht der Pumpe nicht auf dem Rohrleitungssystem lastet. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 23: Montage Einer F-Ausführung

    5. Schließen Sie das Motorkabel, den Anlasser und die Überwachungsausrüstung gemäß der entsprechenden Anleitungen an. Stellen Sie sicher, dass sich das Laufrad in die richtige Richtung dreht. Weitere Informationen entnehmen Sie bitte Überprüfung der Drehrichtung des Laufrads. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 24: Herstellung Der Elektrischen Anschlüsse

    • Der Kabelmantel darf am Kabeleintritt weder Beschädigungen noch Einkerbungen oder Prägungen (mit Markierungen usw.) aufweisen. • Die Dichtungshülse und die Scheiben der Kabeleinführung müssen dem Außendurchmesser des Kabels entsprechen. • Der Mindestbiegeradius darf nicht unter dem zulässigen Wert liegen. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 25: Erdung

    Klemmenbrett·im oberen Teil der Pumpe gemessen wird. • Geschirmte Kabel sind entsprechend der europäischen CE-Anforderungen einzusetzen, wenn ein Frequenzumrichterantrieb (VFD) eingesetzt wird. Weitere Informationen erhalten Sie bei Ihrem Vertreter von Xylem (VFD-Zulieferer). Erdung GEFAHR DURCH ELEKTRIZITÄT!: • Sie müssen alle elektrischen Geräte erden. Dies gilt sowohl für die Pumpe selbst als auch für den Antrieb und die vorhandenen Überwachungsgeräte.

  • Seite 26: Anschluss Des Motorkabels An Den Anlasser Und Die Überwachungsausrüstung

    3. Überprüfen Sie die Funktionen der Überwachungsvorrichtung: a) Prüfen Sie, ob die Signale und Auslösefunktionen ordnungsgemäß funktionieren. b) Prüfen Sie, ob die Relais, Lampen, Sicherungen und Anschlüsse einwandfrei sind. Tauschen Sie defekte Teile aus. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 27: Kabelpläne

    (GC) Farbe und Markierung der Steuerleitungen Steuerung SUBCAB 7GX und SUBCAB AWG SUBCAB geschirmt SUBCAB 4GX Weiß T1 Orange Weiß T1 Weiß T2 Blau Weiß T2 – – Weiß T3 – – Weiß T4 Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 28 SUBCAB 4GX/SUBCAB AWG/SI-SL-BIHF, 4 Statoradern, 1-phasig Diese Tabelle zeigt die Anschlusspläne für SUBCAB 4GX beispielsweise. T1 T2 SUBCAB 4GX/SUBCAB AWG, 6 Statoradern, Stern- und Dreieckschaltung Diese Tabelle zeigt die Anschlusspläne für SUBCAB 4GX (Drehstromkabel) beispielsweise, mit Stern- und Dreieckschaltung. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 29 Diese Tabelle zeigt die Anschlusspläne für SUBCAB 7GX (Drehstromkabel) beispielsweise, mit Dreieckreihenschaltung. Sternreihenschaltung ® SUBCAB T1 T2 SUBCAB 7GX, 6 Statorleitungen, Stern-Dreieck-Schaltung Diese Tabelle zeigt die Anschlusspläne für SUBCAB 7GX (Drehstromkabel) beispielsweise, mit Stern-Dreieck-Reihenschaltung. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 30 ® SUBCAB SUBCAB ® ® SUBCAB SUBCAB T1 T2 T1 T2 SUBCAB 4GX/SUBCAB AWG, 12 Statoradern, 220/230:440/460 V, Sternschaltung Diese Tabelle zeigt die Anschlusspläne für SUBCAB 4GX (Drehstromkabel) beispielsweise, mit Sternparallel-/Sternreihenschaltung (nur 60 Hz). Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 31 Diese Tabelle zeigt die Anschlusspläne für SUBCAB geschirmt (Drehstromkabel), mit Sternparallel-/Sternreihenschaltung (nur 60 Hz). Sternreihenschaltung Dreieckreihenschaltung L3 T1 T2 L3 T1 T2 SUBCAB ® SUBCAB ® T1 T2 T1 T2 U1 V1 U1 V1 Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 32: Sensoranschluss

    Die Werte haben eine Toleranz von 10% Überprüfung der Drehrichtung des Laufrads WARNUNG: Der Anlaufruck kann durchaus kräftig sein. 1. Starten Sie den Motor. 2. Stoppen Sie den Motor. 3. Überprüfen Sie, ob sich das Laufrad gemäß dieser Abbildung dreht. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 33 4. Wenn sich das Laufrad in die falsche Richtung dreht, gehen Sie wie folgt vor: • Wenn der Motor über einen einphasigen Anschluss verfügt, wenden Sie sich bitte an die Werkstatt von Xylem vor Ort. • Wenn der Motor über einen dreiphasigen Anschluss verfügt, vertauschen Sie zwei Phasen und prüfen Sie die Drehrichtung erneut.

  • Seite 34: Betrieb

    Die Pumpe bewegt sich mit einem Ruck entgegengesetzt zur Drehrichtung des Laufrads. HINWEIS: Vergewissern Sie sich, dass die Drehrichtung des Laufrades korrekt ist. Weitere Informationen entnehmen Sie bitte dem Abschnitt Überprüfung der Drehrichtung des Laufrades. 1. Kontrollieren Sie den Ölstand im Ölgehäuse. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 35 Laufrad frei drehen lässt. 3. Prüfen Sie die Isolierung zwischen Phase und Erde. Zum Bestehen darf der Wert nicht über 5 Megaohm betragen. 4. Prüfen Sie die Funktionstüchtigkeit der Überwachungseinrichtungen. 5. Nehmen sie die Pumpe in Betrieb. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 36: Wartung

    Indexmarkierungen in einer Linie ausgerichtet sind. Die Isolierung der wieder zusammengesetzten Antriebseinheit muss immer geprüft werden und die wieder zusammengesetzte Pumpe muss immer einen Probelauf absolvieren, bevor Normalbetrieb gefahren werden kann. Drehmomentwerte Schraube und Muttern Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 37: Ölwechsel

    14 (10.3) 32 (23.6) 63 (46) 109 (80) 266 (196) 519 (383) 896 (661) Ölwechsel Diese Abbildung zeigt die Stopfen, die verwendet werden, um das Öl auszutauschen. Festigkeitsklasse 70 wird angezogen wie Klasse 80. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 38: Ablassen Des Öles

    2. Positionieren Sie einen behälter unter der Pumpe und drehen Sie die Pumpe. 3. Schrauben Sie den anderen Ölstopfen heraus. Wenn diese Bohrung mit der Aufschrift "Oil in" versehen ist, stellen Sie die Pumpe während des Ablassvorgangs kurz aufrecht, um das gesamte Öl abzulassen. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 39: Befüllung Mit Öl

    • 6 mm Sechskantbitadapter mit einer Verlängerung von mindestens 125 mm oder ein längeres Sechskantbit mit den selben Abmessungen • Laufradabzieher Wenden Sie sich ggf. hinsichtlich Typ und Größe an Ihren Vertreter von Xylem vor Ort. • Eine Holz- oder Kupferstange zur Blockierung des Laufrades, sofern benötigt. • Zwei Brecheisen, sofern benötigt.

  • Seite 40: Austausch Des C-, D- Oder L-Laufrades

    Kontakt mit dem Betonboden oder anderen harten und rauen Oberflächen kommen. • Wenn das Laufrad nicht erfolgreich montiert werden konnte, müssen Sie den Montageablauf von Beginn an wiederholen. Austausch des C-, D- oder L-Laufrades Abbildung 11: C-Laufrad Abbildung 12: D-Laufrad Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 41 Ausbau des C-, D- oder L-Laufrades VORSICHT: Ein verschlissenes Laufrad und/oder Pumpengehäuse kann sehr scharfe Kanten haben. Tragen Sie Schutzhandschuhe. 1. Entfernen Sie das Pumpengehäuse. 2. Schrauben Sie die Laufradschraube heraus. Verwenden Sie ggf. die Stange. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 42 Entfernen Sie eventuelle Fehler mit feinem Schmirgelpapier. b) Schmieren Sie die Welle. HINWEIS: Schmieren Sie kein Fett auf den konischen Teil der Welle. 2. Montieren Sie das Laufrad: a) Setzen Sie die konische Hülse auf die Welle. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 43 Verwenden Sie ggf. die Stange. Überprüfen, ob sich das Laufrad frei drehen kann. 4. Montage des Pumpengehäuses: a) Setzen Sie das Pumpengehäuse auf. b) Setzen Sie die geschmierten Schrauben ein und ziehen Sie diese fest. Anzugsmoment: 57 Nm. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 44: Austausch Des F-Laufrades

    VORSICHT: Ein verschlissenes Laufrad und/oder Pumpengehäuse kann sehr scharfe Kanten haben. Tragen Sie Schutzhandschuhe. 1. Entfernen Sie die Ansaugabdeckung. 2. Entfernen Sie die Laufradschraube, den Ring und die Unterlegscheiben. Verwenden Sie ggf. die Stange. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 45 3. Befestigung des Laufrades: a) Verhindern Sie eine Drehung des Laufrades, indem Sie die Stange durch den Auslass am Pumpengehäuse führen. b) Ziehen Sie die Laufradschraube an. Verwenden Sie ggf. die Stange. Anzugsmoment: 30 Nm Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 46 Ziehen Sie die Laufradschraube an. Verwenden Sie ggf. die Stange. Anzugsmoment: 30 Nm Überprüfen, ob sich das Laufrad frei drehen kann. 5. Setzen Sie einen neuen geschmierten O-Ring in die Nut im Pumpengehäuse ein. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 47 Einstellscheiben mit einer Dicke von 0,25 mm auf jeden Bolzen. c) Setzen Sie die Ansaugabdeckung auf die Bolzen. d) Schrauben Sie die Sicherungsmuttern auf die Bolzen. e) Ziehen Sie die Muttern an. Anzugsmoment: 17 Nm 7. Einstellung der Ansaugabdeckung: Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 48 Einstellscheiben ein bzw. entfernen Sie diese, um den richtigen Abstand zu erreichen. b) Ziehen Sie die Muttern an. Anzugsmoment: 17 Nm 8. Bringen Sie die Pumpe in eine vertikale Stellung. Überprüfen, ob sich das Laufrad frei drehen kann. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 49: Austausch Des M-Laufrades

    Ein verschlissenes Laufrad und/oder Pumpengehäuse kann sehr scharfe Kanten haben. Tragen Sie Schutzhandschuhe. 1. Entfernen Sie das Pumpengehäuse. 2. Entfernen Sie die Laufradschraube und die Außenhülsen. Verwenden Sie ggf. die Stange. 3. Setzen Sie die Laufradschraube wieder ein. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 50 1. Stellen Sie sicher, dass das Wellenende sauber und frei von Graten ist. Entfernen Sie eventuelle Fehler mit feinem Schmirgelpapier. 2. Montieren Sie das Laufrad: a) Setzen Sie die konische Hülse auf die Welle. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 51 Der richtige Abstand für die Druckklassen LT und HT beträgt 43,5 ± 0,3 mm. b) Schieben Sie das Laufrad auf die Welle, bis Sie den richtigen Abstand erreichen. 4. Ziehen Sie die Laufradschraube an. Verwenden Sie ggf. die Stange. Anzugsmoment: 34 Nm Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 52 Wartung Überprüfen, ob sich das Laufrad frei drehen kann. 5. Montage des Pumpengehäuses: a) Setzen Sie das Pumpengehäuse auf. b) Setzen Sie die geschmierten Schrauben ein und ziehen Sie diese fest. Anzugsmoment: 57 Nm. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 53: Austausch Des N-Laufrades

    Setzen Sie die Unterlegscheibe auf die geschmierte Laufradschraube. c) Bringen Sie das Laufrad auf der Welle an. d) Ziehen Sie die Laufradschraube mit der Hand gerade so fest, um ein Abfallen zu verhindern. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 54 Schieben Sie das Laufrad auf die Welle, bis der richtige Abstand erreicht ist. 5. Ziehen Sie die Laufradschraube an. Verwenden Sie ggf. die Stange. Anzugsmoment: 34 Nm Überprüfen, ob sich das Laufrad frei drehen kann. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 55: Wartung Der Pumpe

    Prüfen Sie den Widerstand des Leckagesensors. Normalwert ca.1500 Ohm, Alarm ca. 430 Ohm. Isolierung Prüfen Sie, dass der Widerstand zwischen der Masse und der Phase größer als 5 Megaohm ist. Prüfen Sie den Widerstand zwischen den Phasen. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 56: Hauptwartung

    Informationen über Anzeigewerte für Sensoren erhalten Sie hier Sensoranschluss. Alarmquelle Maßnahme Prüfen Sie, ob sich Wasser im Ölgehäuse befindet. Wenn das Öl zu viel Wasser enthält: Lassen Sie Öl und Wasser ab. Durch neues Öl ersetzen. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 57 Entfernen Sie jegliche Flüssigkeit, falls vorhanden. Prüfen Sie die Gleitringdichtungseinheit, die O-Ringe und die Kabeleinführung, wenn Flüssigkeit gefunden wurde. Temperaturfühler Überprüfen Sie die Start- und Stoppniveaus. Der Überlastschutz Prüfen Sie, ob sich das Laufrad frei drehen kann. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...

  • Seite 58: Fehlerbehebung

    • Dass die Sensoranzeiger keinen Alarm anzeigen. • Ob der Überlastschutz ausgelöst hat. Wenn das Problem noch nicht behoben ist: Wenden Sie sich an die Servicewerkstatt von Xylem vor Ort. Die Pumpe startet nicht Kontrollieren Sie: automatisch, kann aber von Hand •...

  • Seite 59: Die Pumpe Schaltet Nicht Ab, Wenn Ein Füllstandssensor Verwendet Wird

    • den Sumpf, um eine erneute Verstopfung des Laufrades zu vermeiden. Wenn das Problem weiterhin besteht, sehen Sie im Wartungshandbuch von Flygt im Internet nach oder wenden Sie sich an den Xylem-Service-Shop vor Ort. Geben Sie immer die Seriennummer Ihrer Pumpe an, wenn Sie sich an Xylem wenden, siehe Produktbeschreibung.

  • Seite 60: Die Pumpe Läuft, Aber Der Motorschutz Löst Aus

    Selbsthaltefunktion des Schaltschützes führt. Wenn das Problem weiterhin besteht, sehen Sie im Wartungshandbuch von Flygt im Internet nach oder wenden Sie sich an den Xylem-Service-Shop vor Ort. Geben Sie immer die Seriennummer Ihrer Pumpe an, wenn Sie sich an Xylem wenden, siehe Produktbeschreibung.

  • Seite 61: Die Pumpe Liefert Zu Wenig Oder Gar Kein Wasser

    Störung. Wenn das Problem weiterhin besteht, sehen Sie im Wartungshandbuch von Flygt im Internet nach oder wenden Sie sich an den Xylem-Service-Shop vor Ort. Geben Sie immer die Seriennummer Ihrer Pumpe an, wenn Sie sich an Xylem wenden, siehe Produktbeschreibung.
  • Seite 62 Fehlerbehebung Wenn das Problem weiterhin besteht, sehen Sie im Wartungshandbuch von Flygt im Internet nach oder wenden Sie sich an den Xylem-Service-Shop vor Ort. Geben Sie immer die Seriennummer Ihrer Pumpe an, wenn Sie sich an Xylem wenden, siehe Produktbeschreibung.

  • Seite 63: Technische Referenz

    1100 kg/m³ maximal pH-Wert des 5,5–14 für Pumpen aus Gusseisen Fördermediums Eintauchtiefe 20 m maximal Andere Spezifische Angaben zu Gewicht, Strom, Spannung, Nennleistungen und Drehzahl der Pumpe entnehmen Sie bitte dem Typenschild auf der Pumpe. Flygt 3085 Montage-, Betriebs- und Wartungshandbuch...
  • Seite 66 Kombination von führenden Produktmarken, unserer Erfahrung im Anwendungsbereich und unseres Innovationswillens schätzen. Wenn Sie erfahren möchten, wie Xylem Ihnen helfen kann, besuchen Sie xyleminc.com. Xylem Water Solutions AB Für die neueste Version dieses Dokumentes und weitere Informationen besuchen Sie bitte unsere Website Gesällvägen 33...
