Zusammenbau und Vorbereitung

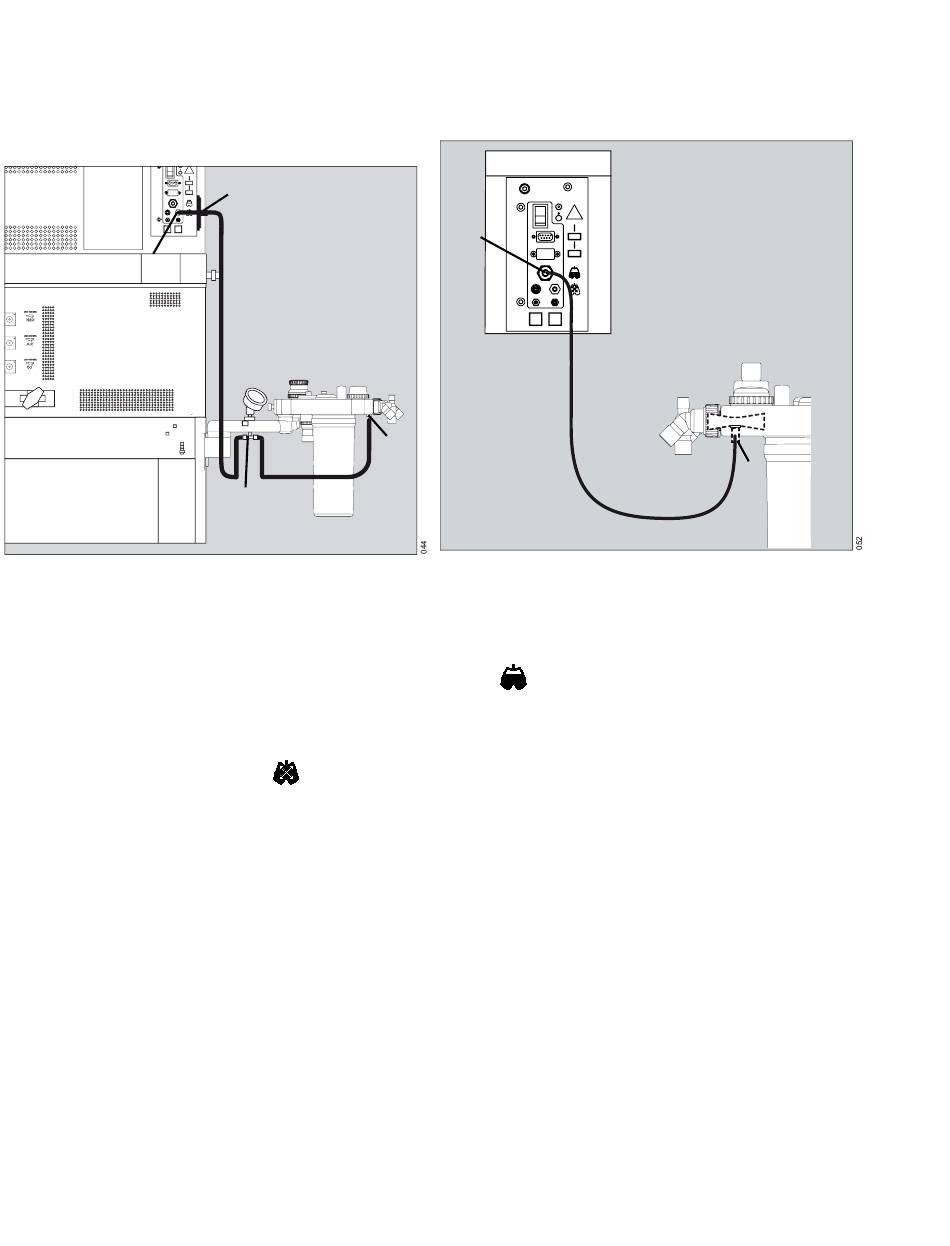

Anschließen des Manometers zur Mes-
sung des Atemwegsdrucks (optional)
O
2
PEEP APL
D
1 Den Druckmessschlauch an den entsprechen-
den Anschluss (A) an der Unterseite des Kom-
paktatemsystems anschließen.
2 Das T-Stück (B) mit dem Druckmessschlauch
und dem Manometer verbinden.
3 Das andere Ende des Druckmessschlauchs mit
dem Bakterienfilter (C) verbinden.
4 Den Bakterienfilter in den mit
neten Anschluss (D) an der Geräterückseite
stecken.
78
C
COM1
COM2
B
gekennzeich-
Anschließen des Flowsensors
B
O
2
PEEP APL
A
1 Das Flowsensorkabel an den entsprechenden
Anschluss (A) an der Unterseite des Kompak-
tatemsystems anschließen.
2 Das andere Ende des Flowsensorkabels in den
mit gekennzeichneten Anschluss (B) an
der Geräterückseite stecken.
Gebrauchsanweisung Fabius plus XL SW 3.n
COM1
COM2
A
