Reinigung, Desinfektion und Sterilisation

Entfernen des Kompakt-Atemsystems

Vor dem Ausbauen des Kompaktatemsystems
müssen folgende Schläuche und Kabel entfernt
werden:
– Flowsensorkabel
– O -Sensorkabel und O
2
– Druckmessschlauch
– APL-Bypass-Schlauch
– PEEP/PMAX-Schlauch

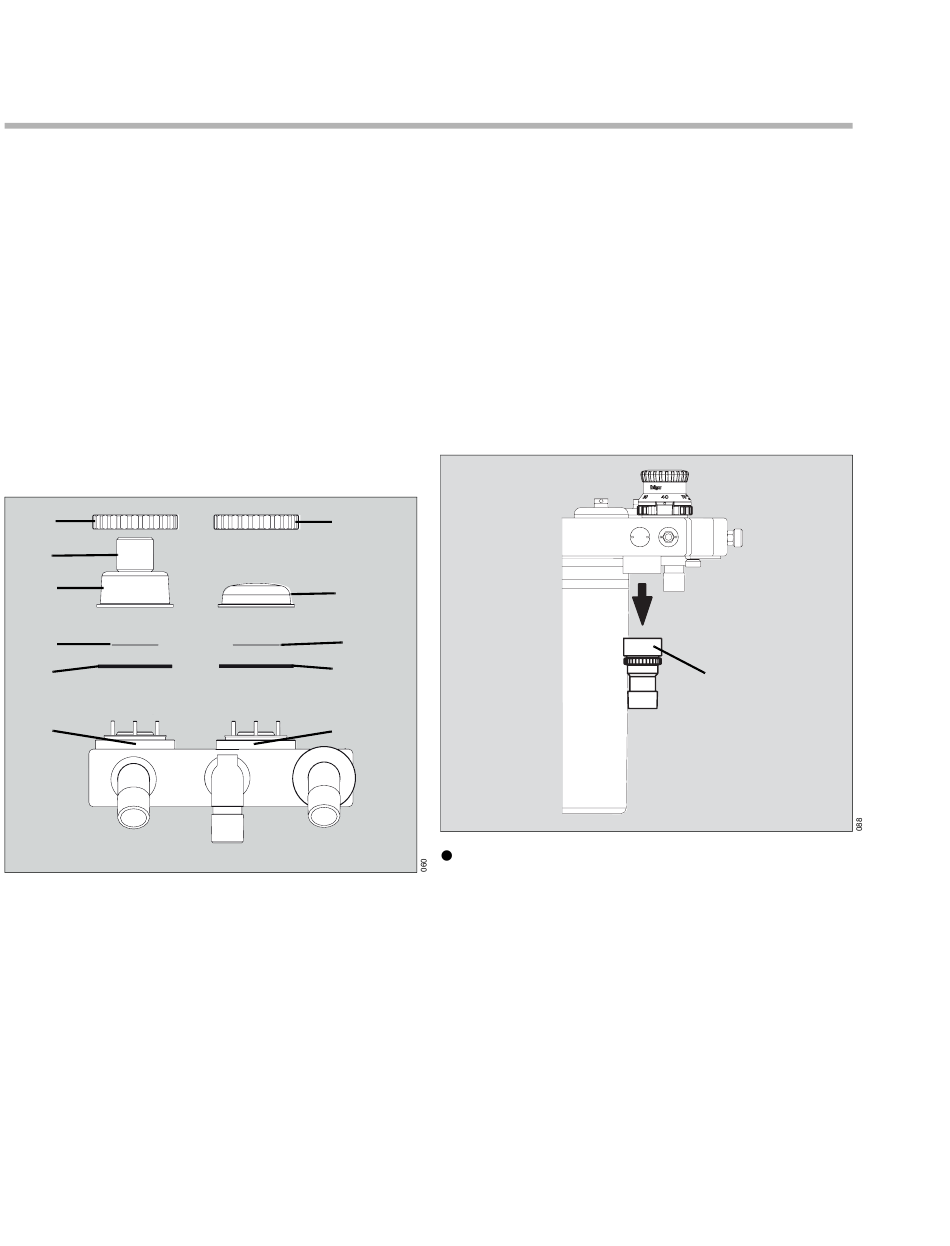

Ausbauen des Inspirationsventils

A
B
C
D
E
F
1 Den Ventildeckelstopfen (B) oder den O
sor aus dem Dom (C) des Inspirationsventils
entfernen.
2 Die Überwurfmutter (A) abschrauben.
3 Den Dom (C) abnehmen.
4 Den Ventilteller (D) herausnehmen.
5 Den Dichtring (E) von der Buchse (F) abneh-
men.
160
-Sensorkapsel
2
G
H
I
J
K
-Sen-
2

Ausbauen des Exspirationsventils

1 Die Überwurfmutter (G) abschrauben.
2 Das Schauglas (H) abnehmen.
3 Den Ventilteller (I) herausnehmen.
4 Den Dichtring (J) von der Buchse (K) abneh-
men.
Entfernen der Abgastülle
Die Abgastülle (A) abschrauben.
Gebrauchsanweisung Fabius plus XL SW 3.n
A
