Kompakt-Atemsystem (Draufsicht) - Dräger Fabius plus XL Gebrauchsanweisung

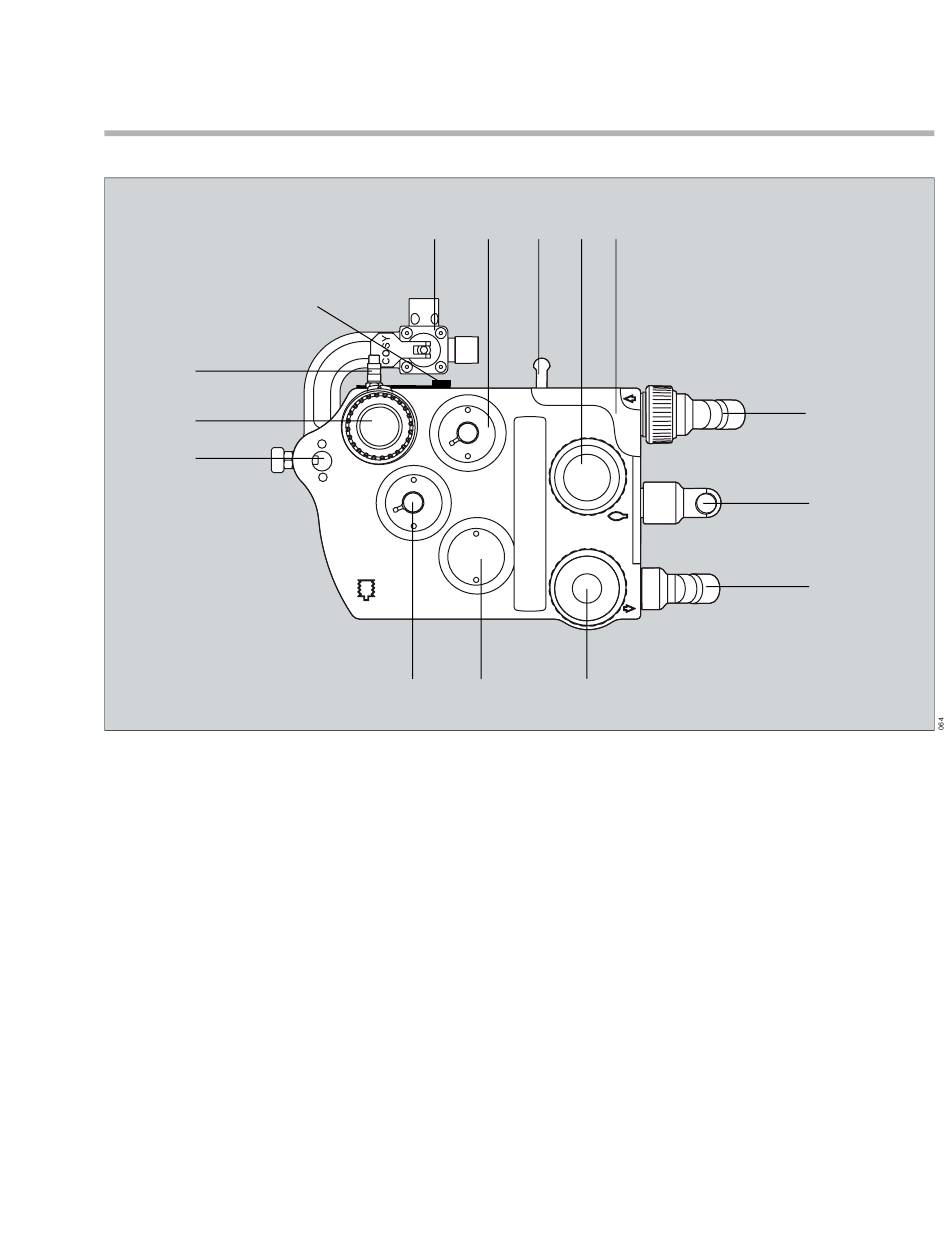

Kompakt-Atemsystem (Draufsicht)

N
M
L
A Externer Frischgasausgang (optional)
B Anschluss für PEEP/P
C Beutelhalter
D Exspirationsventil
E Flowsensor-Schutz (Rammschutz) oder COSY-
Schutz (nicht abgebildet)
F Exspirationstülle
G Anschluss für Atembeutel
H Inspirationstülle
I Inspirationsventil
J Frischgas-Entkopplungsventil
K Anschluss für APL-Bypass-Ventil
Gebrauchsanweisung Fabius plus XL SW 3.n
A
O
K J
-Ventil
MAX
B C D E
I
L Beatmungssystem-Halterung mit Verriege-
lungsvorrichtung
M Auswahlknopf für MAN und SPONT am Druck-
begrenzungsventil (APL-Ventil)
N Anschluss für Probengas-Rückführung
O Haken für die Probengasleitung für COSY (op-
tional)
Übersicht
