Externen Frischgasausgang Als Gemeinsamen Gasausgang Verwenden; Externen Frischgasausgang Mit Einem Zusätzlichen Schalter Verwenden (Optional) - Dräger Fabius plus XL Gebrauchsanweisung

Übersicht
HINWEIS
Gebrauchsanweisung des Nicht-Rückatemsys-
tems (z. B. Magill, Waters, Bain) genauestens be-
achten.

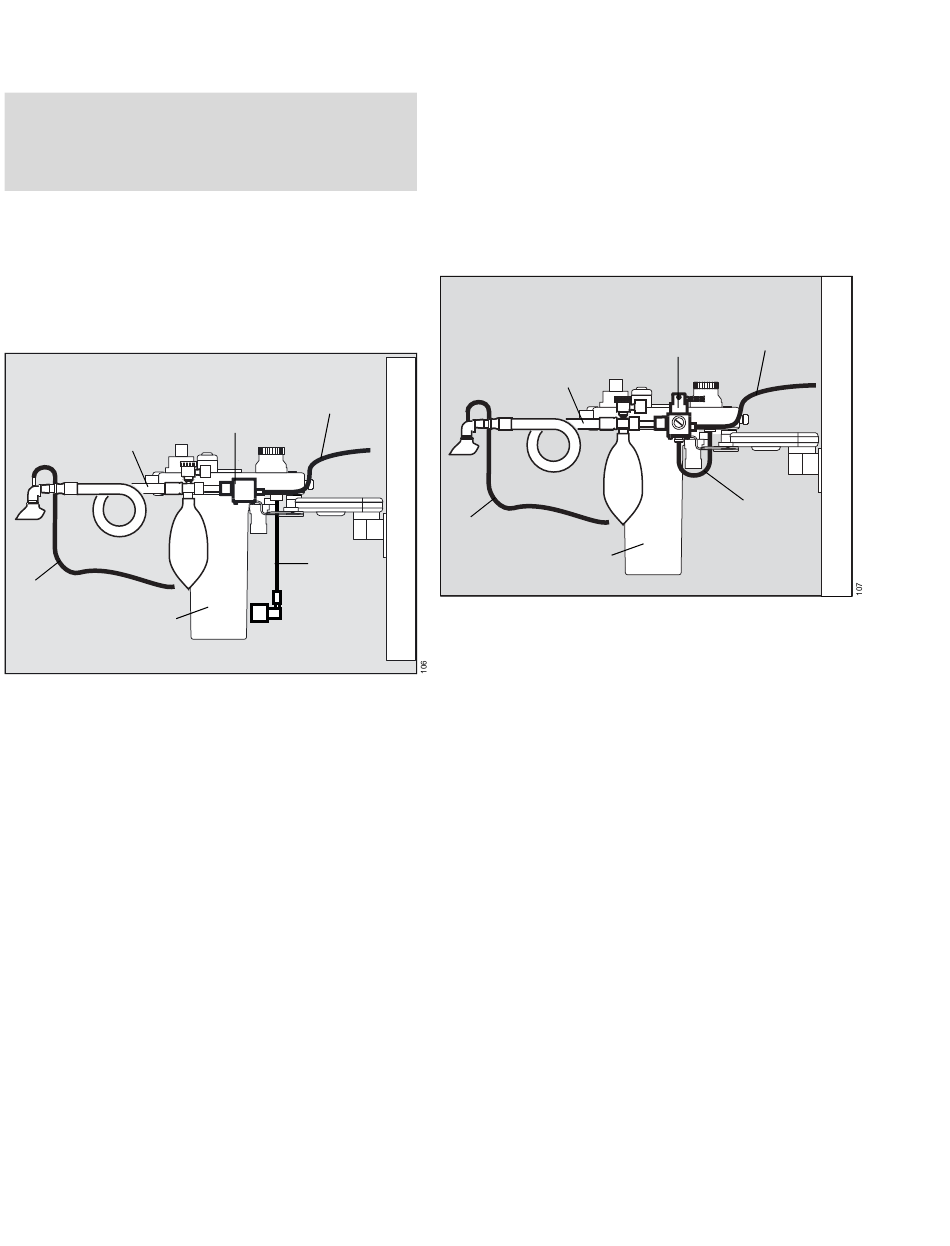

Externen Frischgasausgang als gemein-
samen Gasausgang verwenden
Übersicht
F
E
D
A Externer Frischgasausgang
B Langer Zentralversorgungsschlauch (zu
Fabius)
C Kurzer Zentralversorgungsschlauch (zum Kom-
pakt-Atemsystem, COSY)
D Kompakt-Atemsystem, COSY
E Probengasleitung
F Nichtrückatemsystem (z. B. Bain)
36
B
A
C
Externen Frischgasausgang mit einem
zusätzlichen Schalter verwenden (optio-
nal)
Der Schalter ermöglicht das einfache Umschalten
der Frischgasversorgung vom Kompaktatemsys-
tem zum Nicht-Rückatemsystem.
F
E
D
A Externer Frischgasausgang mit einem zusätzli-
chem Schalter
B Langer Zentralversorgungsschlauch (zu
Fabius)
C Kurzer Zentralversorgungsschlauch (zum Kom-
pakt-Atemsystem, COSY)
D Kompakt-Atemsystem, COSY
E Probengasleitung
F Nichtrückatemsystem (z. B. Bain)
Gebrauchsanweisung Fabius plus XL SW 3.n
B
A
C
