ANHANG E
E.2
Implementierte Funktionen
03
Read Holding Registers
Dieser Funktionscode wird zum Auslesen der Inhalte zusammenhängender Blöcke von
Halte-Registern verwendet, bei dem der Master die Start-Adresse und die Anzahl der

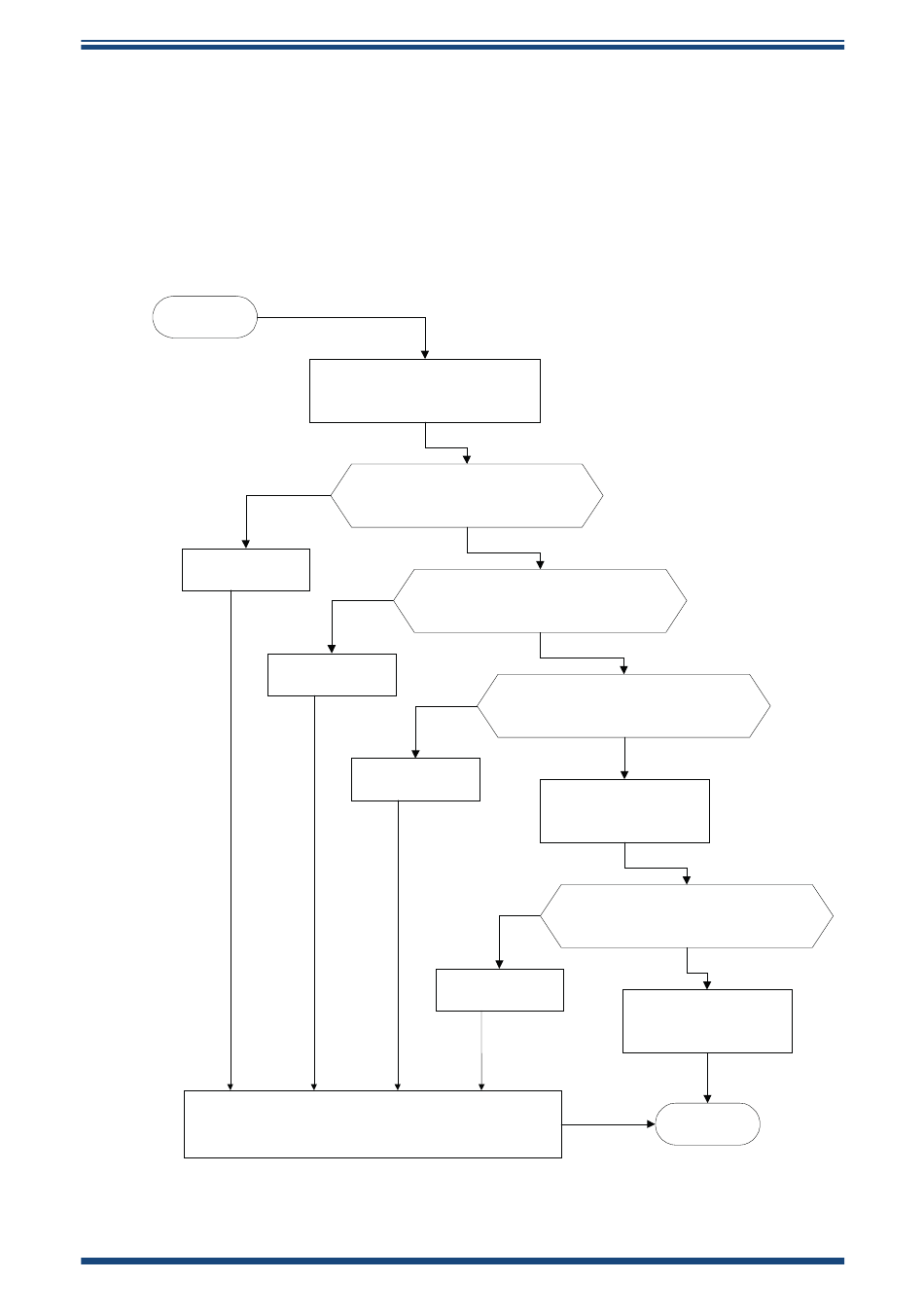

auszulesenden Register spezifiziert. Das folgende Flussdiagramm zeigt die Verarbeitung
einer Nachricht mit den möglichen Fehlerfällen.
EINGANG
Ausnahmecode = 01
68
Adresse in Nachricht = Geräteadresse
Address
Funktionscode wird unterstützt
0x0000 <= Anzahl der Register <= 0X007d
0x007D
Ausnahmecode = 03
Ausnahmecode = 02
Fehlermeldung (Ausnahmeantwort) senden
Abb 30
Flussdiagramm "Reading Holding Registers"
Condumax II Bedienungsanleitung
Startadresse = OK UND
Startadresse + Nummer des Registers = OK
Anfragebearbeitung
Ausnahmecode = 04
97081 DE Ausgabe 29.1, November 2019
Register lesen = OK
Antwort senden mit Daten
AUSGANG
