ANHANG A
A.3

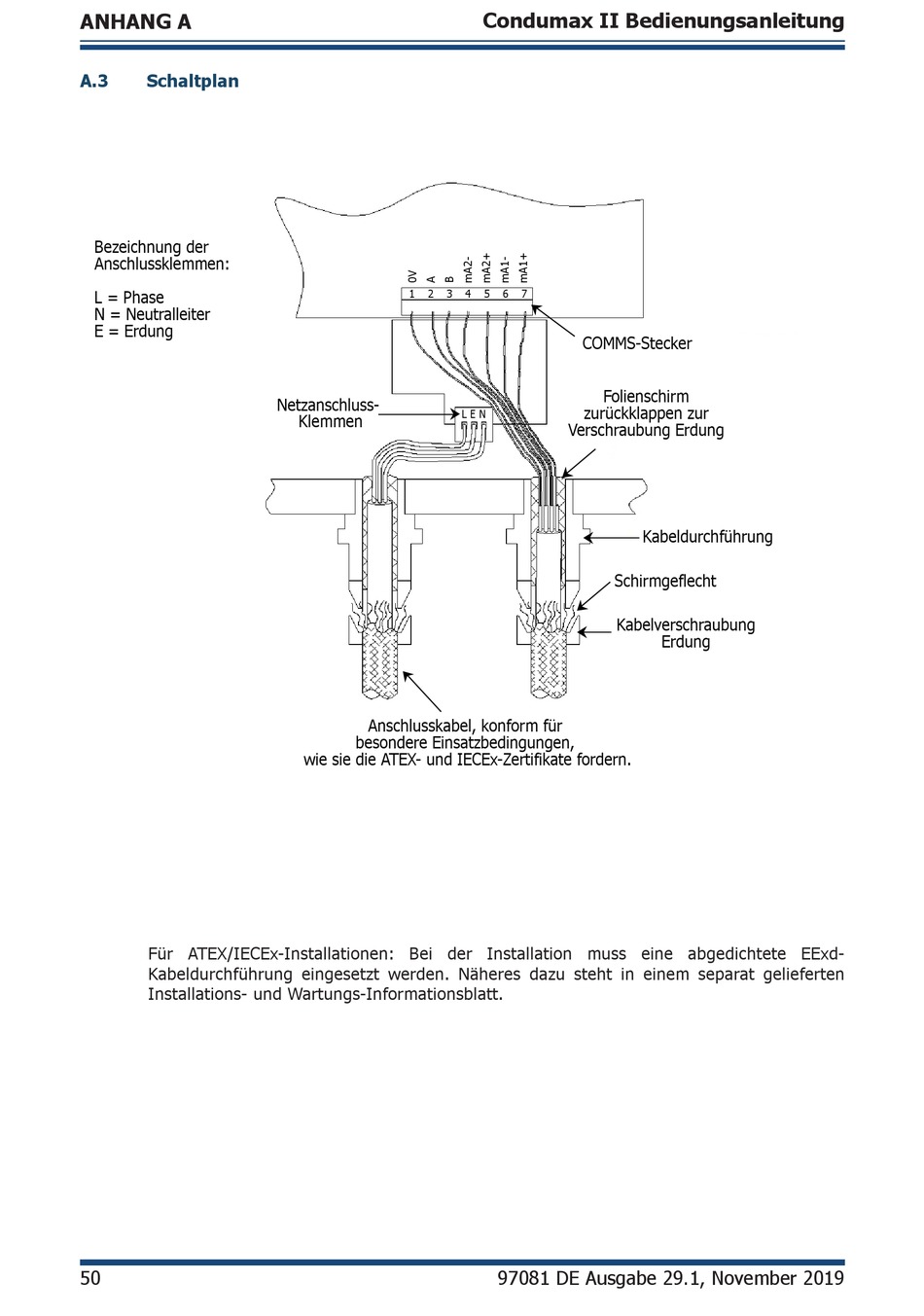

Schaltplan
Bezeichnung der
Anschlussklemmen:
L = Phase
N = Neutralleiter
E = Erdung
Für ATEX/IECEx-Installationen: Bei der Installation muss eine abgedichtete EExd-
Kabeldurchführung eingesetzt werden. Näheres dazu steht in einem separat gelieferten
Installations- und Wartungs-Informationsblatt.
50
1
2
3
Netzanschluss-
Klemmen
Anschlusskabel, konform für
besondere Einsatzbedingungen,
wie sie die ATEX- und IECEx-Zertifikate fordern.
Condumax II Bedienungsanleitung
4
5
6
7
COMMS-Stecker
Folienschirm
zurückklappen zur
L E N
Verschraubung Erdung
Schirmgeflecht
Kabelverschraubung
97081 DE Ausgabe 29.1, November 2019
Kabeldurchführung
Erdung
