INSTALLATION
7.
Spülen Sie das System mit dem Probegas für folgende Zeitdauern:
•
Die gesamte Spülzeit muss wenigstens 1 Minute bei einer Flussrate
von 1 Nl/min betragen.
Diesem Wert liegt eine Gesamtlänge der Rohrleitungen (s. Diagramm
auf der nachfolgenden Seite) von 3m und ein empfohlener
Innendurchmesser der Rohre von 4mm zu Grunde.
•
Für jeden zusätzlichen Meter der 4mm weiten Rohrleitung des
Probenahme systems erhöht sich die Spülzeit um 15 Sekunden bei
1 Nl/min.
8.
Nach der entsprechenden Spüldauer sollte das Gaseinlass-Absperrventil
geschlossen werden.
9.
Stellen Sie den manuellen Regler am Magnetventil wieder auf Normalbetrieb
NORMAL OPERATING
Die Gehäuseabdeckung kann nun wieder angebracht werden. HINWEIS:
10.
Vor dem Anschluss einer Stromversorgung oder eines Signalkabels
muss die Gehäuseabdeckung komplett montiert sein.
11.
Nachdem die Gehäuseabdeckung wieder angebracht ist, kann der Condumax
II sofort gestartet werden. HINWEIS: Verzögert sich der Start, muss
die Spülprozedur wiederholt werden.
GAS INLET
ISOLATION VALVE
GAS
INLET
SEE NOTE 2
NOTES:
1) CONNECTING PIPEWORK TO BE 4mm I/D BORE, 316L STAINLESS STEEL TUBE.
2) COMPONENTS & PIPEWORK ONLY REQUIRED IF WATER DEW-POINT CHANNEL IS INSTALLED INTO CONDUMAX II.
2.7
Messgasflüsse
Die Flüsse des Messgases sollten wie folgt eingestellt werden:
•
Für den Kohlenwasserstoff-Taupunktstrang wird empfohlen, die Flussrate
auf ca. 1 Nl/min (0,06 Nm
nicht ganz genau sein, denn dieser Wert stellt nur sicher, dass sich
eine repräsentative Gasprobe am Messsensor befindet. Während des
Messzyklus ist der Gasfluss abgesperrt, weil die Messung an einer Probe
im eingeschlossenen statischen Zustand durchgeführt wird.
18
(voll nach links gedreht).

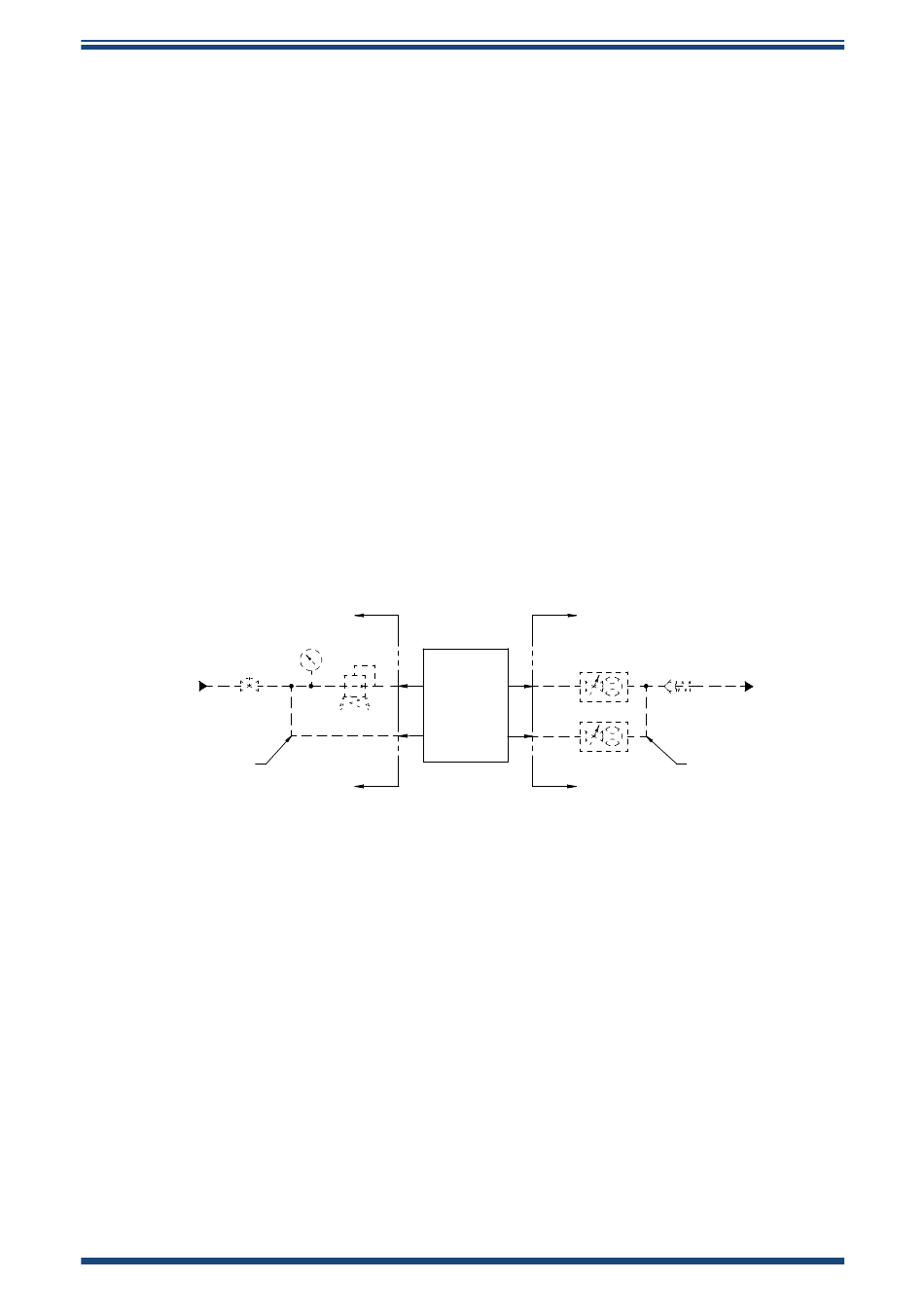

MINIMUM REQUIREMENTS FOR START UP PURGING.
PRESSURE
GAUGE
PRESSURE
REGULATOR
HYDROCARBON
DEW-POINT
CHANNEL
GAS IN
CONDUMAX II
GAS IN
WATER DEW-POINT
CHANNEL
Abb 7
Minimal-Ausstattung für die Erst-Reinigung
/hr) einzustellen. Diese Einstellung muss
3
Condumax II Bedienungsanleitung
FLOWMETER
GAS OUT
FLOWMETER
GAS OUT
97081 DE Ausgabe 29.1, November 2019
NON-RETURN
VALVE
GAS
OUTLET
SEE NOTE 2
