ANHANG A
Probegas-Verbindungen
Ausgänge
Alarme
Kabel-Eingänge
Spannungsversorgung
Gewicht
Zertifikat für die Verwendung in Ex-gefährdeten Bereichen
Produkt-Zertifizierungscode Siehe Anhang G
Bauartzulassungen

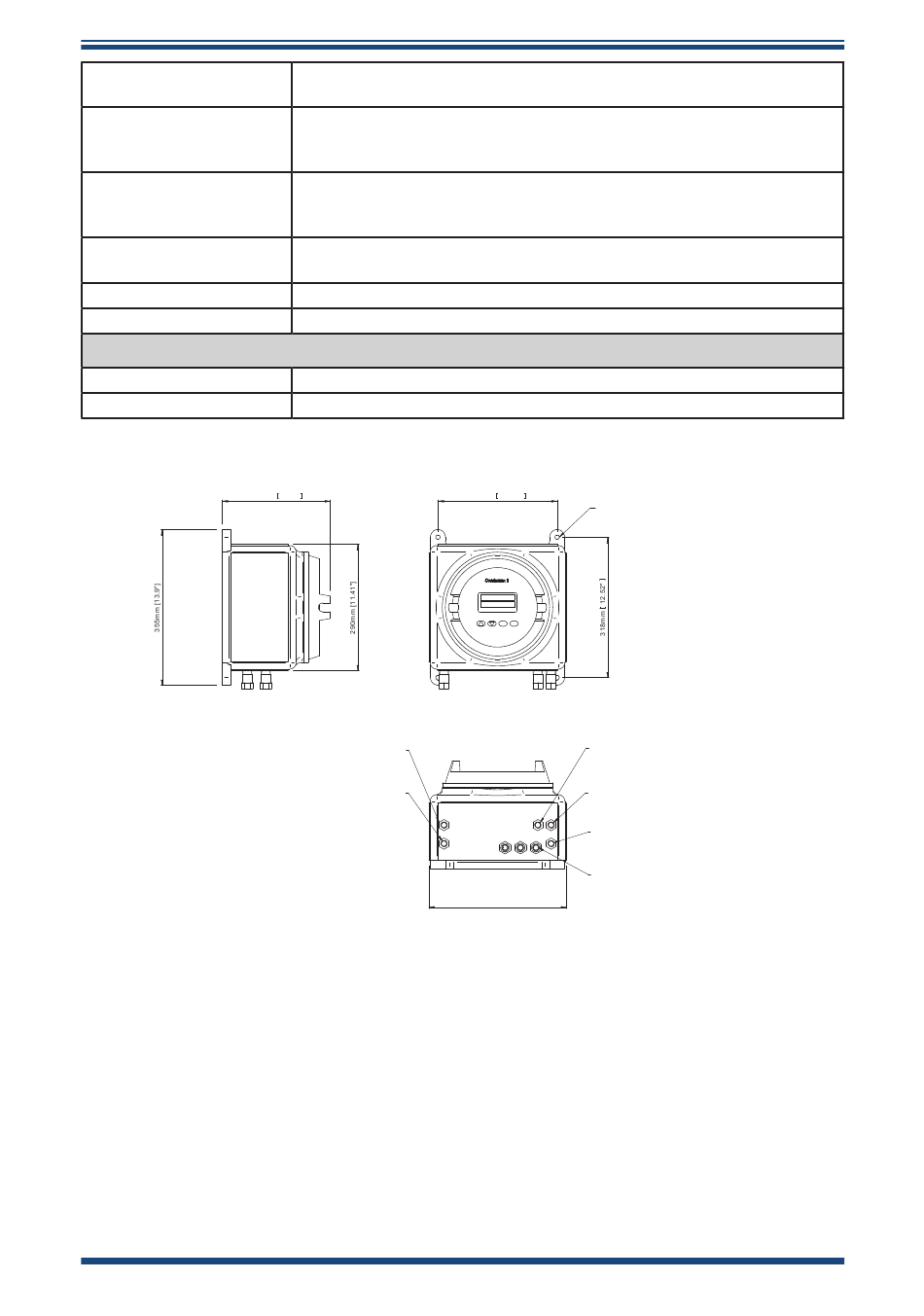

A.1
Montagezeichnung
245mm 9.65"
48
¼"- NPT-Anschlüsse sowohl für Kohlenwasserstoff und Wasser-Taupunkt-
Kanäle
Modbus RTU RS485 @ 9600 Baudrate.
Zwei 4-20 mA-Ausgänge (linear, nicht potenzialfrei), vom Benutzer
konfigurierbar für alle Kombinationen von Taupunkt-und Druck-Parametern
Prozess- und Gerätestatus per Software-Register und Display-Anzeige;
integrierte Durchfluss-Alarme, getrennt für jede Probenahme; Geräte-
Status-Fehlerindikator 23mA am mA-Ausgang 1
3
ISO
M20-Gewindelöcher,
Kabelverschraubungen, davon 1 mit einem Blindstopfen versehen
90 bis 260 V AC, 47/63 Hz (125 W)
25kg Maximum
GOST-R, GOST-K
Water Dew-Point Channel
Flame Arrestor
1/8" NPT Female (ATEX/IECEx/CSA)
Hydrocarbon Dew-Point Channel
Flame Arrestor
1/8" NPT Female (ATEX/IECEx/CSA)
Condumax II Bedienungsanleitung
eingelassen
270mm 10.63"
4 off M12 (1/2")
Clearance
Enclosure Breather
Flame Arrestor
Do NOT obscure
Hydrocarbon Dew-Point Channel
Flame Arrestor
1/8" NPT Female (ATEX/IECEx/CSA)
Water Dew-Point Channel
Flame Arrestor
1/8" NPT Female (ATEX/IECEx/CSA)
Cable Entry Glands
3 off M20 (ATEX)
3 off M20 -> 1/2" NPT Thread Adaptor (CSA)
310mm [12.20"]
97081 DE Ausgabe 29.1, November 2019
im
Gehäuseboden
für
