Gasanschlüsse, Probeentnahme und -aufbereitung
STRÖMUNGS-
WÄCHTER 2
FLAMMEN-
SPERREN
GASEINLASS
MAX 138 barÜ
GASEINLASS
MAX 100barÜ
HINWEIS: Stellen Sie sicher, dass die Verbindungsleitungen für die Probegas-
Entnahme gut durchgespült sind, um alle Verunreinigungen und Fremdkörper
vor dem Anschluss an das Messgerät zu vermeiden. Das Probenahmesystem
dient zur Aufbereitung des Prozessgases in Hinblick auf die Druckregelierung
und Filterung, bevor das Gas das Analysegerät erreicht.
Folgende Anschlüsse werden für die Leitungsverbindungen benötigt:
Einlass des Kohlenwasserstoff-Probegases
(Maximaler Druck 100 bar Ü (1.450 psig))
Auslass des Kohlenwasserstoff-Probegases
(Öffnung zur Atmosphäre oder Niederdruck-Ablassleitung)
Einlass für Wassertaupunkt-Gas
(Maximaler Druck 138 bar Ü (2000 psig);
optional - 206 bar Ü (2.987 psig) mit höherem Prüfdruck)
Auslass für Wassertaupunkt-Gas
(Öffnung zur Atmosphäre oder Niederdruck-Ablassleitung)
Michell Instruments
MICHELL WASSER-
TAUPUNKT-SENSOR
PROBEBLOCK
DRUCK-
AUFNEHMER 1
KOHLENSTOFF-
TAUPUNKT -SENSOR
STRÖMUNGS-
WÄCHTER 1
GEHÄUSE-ENTLÜFTUNG
(NICHT VERSPERREN)
Abb 4

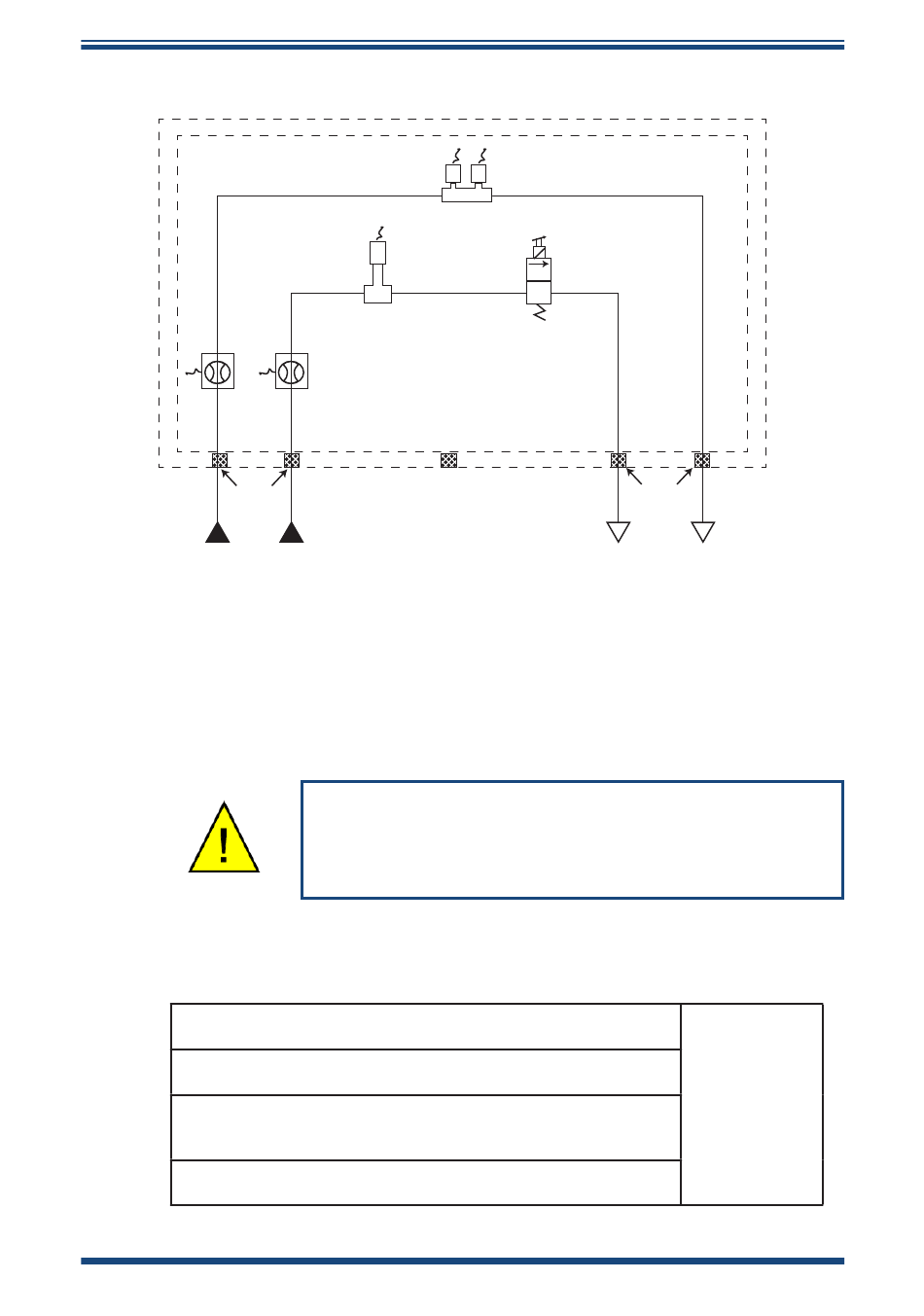

Condumax II Fluss-Diagramm
In Übereinstimmung mit den Forderungen des
Zertifikats bezüglich eines sicheren Betriebs dieses
Geräts muss der Condumax II wenigstens mit den
Komponenten ausgestattet sein, wie sie in Kap.
2.7 gezeigt und in Anhang A.1 aufgeführt sind.
DRUCK-
AUFNEHMER 2
MAGNETVENTIL
FLAMMEN-
SPERREN
GASAUSLASS GASAUSLASS
INSTALLATION
Anschluss
an 1/8" NPT
Innengewinde
(ATEX/IECEx/
CSA)
