Condumax II Bedienungsanleitung
2.5.2
Anschluss der Spannungsversorgung
Erforderlich ist eine einphasige Wechselstrom-Versorgung mit Spannungen im Bereich von
90 bis 260 V AC, 47/63 Hz. Zur einwandfreien Funktion benötigt das Gerät eine Leistung
von maximal 125W.
Das Stromkabel wird durch den Gehäuseboden zum Gerät geführt.
•
Die ATEX/IECEx-kompatible Ausführung bietet 3 ISO M20-Gewindelöcher
•
Die
CSA
C
Die
Stromversorgungsleitungen
angeschlossen.
Bezeichnung der
Anschlussklemmen:
L = Phase
N = Neutralleiter
E = Erdung
Michell Instruments
-kompatible Ausführung hat 3 ½" NPT-Gewinde-Eingänge
US
werden
Netzanschluss-
Klemmen
Anschlusskabel, konform für
besondere Einsatzbedingungen,
wie sie die ATEX- und IECEx-Zertifikate fordern.

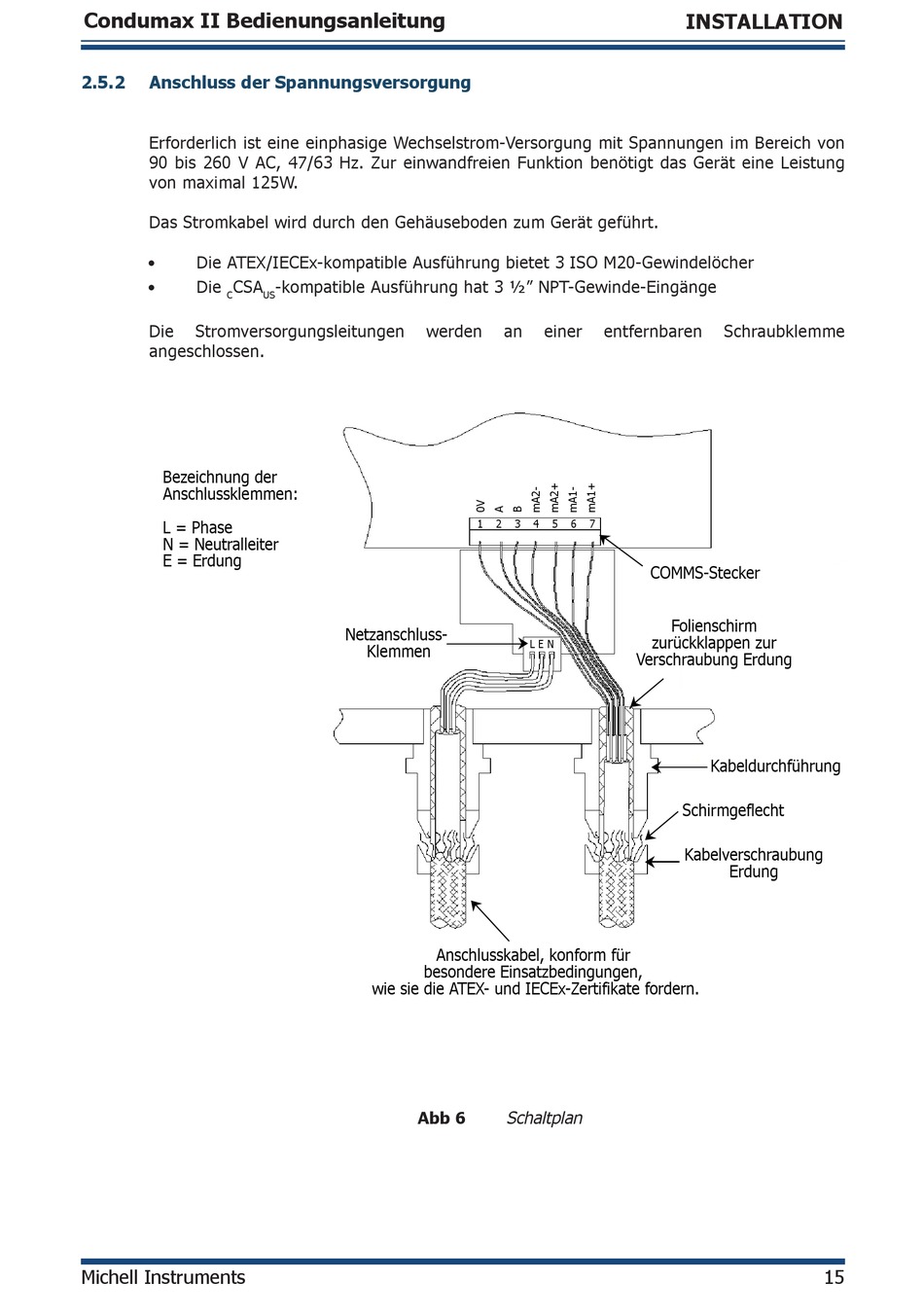

Abb 6
an
einer
entfernbaren
1
2
3
4
5
6
7
COMMS-Stecker
zurückklappen zur
L E N
Verschraubung Erdung
Schaltplan
INSTALLATION
Schraubklemme
Folienschirm
Kabeldurchführung
Schirmgeflecht
Kabelverschraubung
Erdung
15
