INSTALLATION
2.5
Messsystem
Siehe auch das separat gelieferte Informationsblatt „Installation und Wartung" sowie die
Systemzeichnungen in Anhang A.
Das Messgerät ist in einem EExd-geeigneten Aluminiumgehäuse eingebaut, das zur Montage
an der Wand oder im Schaltkasten geeignet ist. Dafür sind 4 Befestigungslaschen mit M12-
Durchgangslöchern im Abstand von X = 270mm x Y = 318mm vorhanden.
Die Gehäuseabmessungen sind:
Höhe:
Breite:
Tiefe:
Das Gerätegehäuse weist die Schutzart IP66 auf und sollte vertikal an einer Stelle befestigt
werden, die frei von spürbaren Vibrationen ist und im Schatten liegt, um eine Erwärmung
durch Sonneneinstrahlung zu vermeiden.
Das Eigengewicht des Gerätes beträgt 25kg.
10
355mm, 500mm einschließlich Montage-Freiraum
310mm, 500mm einschließlich Montage-Freiraum
245mm
245mm 9.65"
Water Dew-Point Channel
Flame Arrestor
1/8" NPT Female (ATEX/IECEx/CSA)
Hydrocarbon Dew-Point Channel
Flame Arrestor
1/8" NPT Female (ATEX/IECEx/CSA)

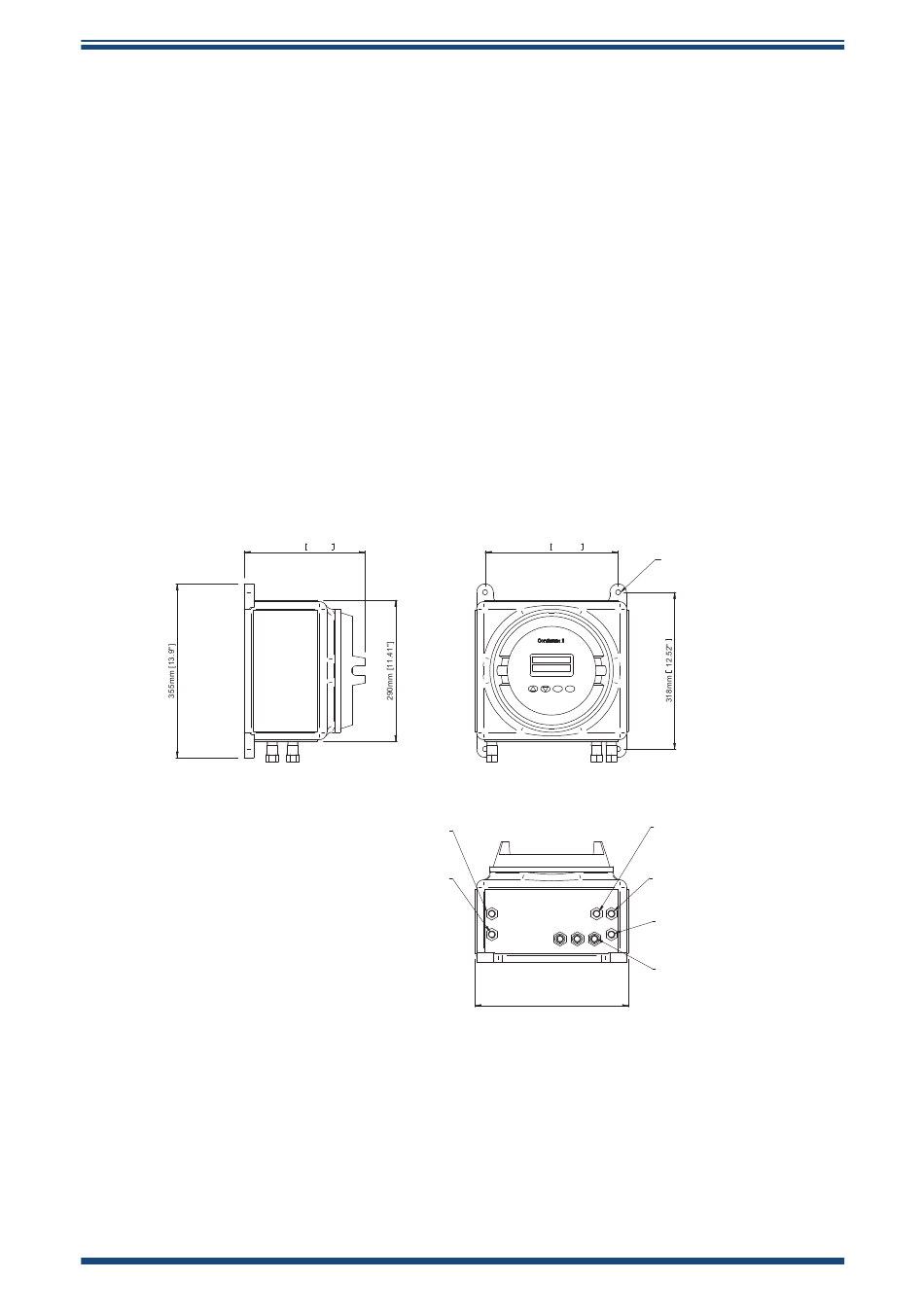

Abb 3
Condumax Spezifikationen
Condumax II Bedienungsanleitung
270mm 10.63"
Enclosure Breather
Flame Arrestor
Do NOT obscure
Hydrocarbon Dew-Point Channel
Flame Arrestor
1/8" NPT Female (ATEX/IECEx/CSA)
Water Dew-Point Channel
Flame Arrestor
1/8" NPT Female (ATEX/IECEx/CSA)
310mm [12.20"]
97081 DE Ausgabe 29.1, November 2019
4 off M12 (1/2")
Clearance
Cable Entry Glands
3 off M20 (ATEX)
3 off M20 -> 1/2" NPT Thread Adaptor (CSA)
