2. Bedienung

2.5.6 Kaminkehrerfunktion

Diese Funktion dient zur Durchführung der gesetzlich vor-
geschriebenen Emissionsmessungen.
Hinweis!
Die Kaminkehrerfunktion kann in der Betriebsart „Fest-
brennstoff-/Pufferbetrieb" nicht gestartet werden. Ist
ein vorhandener Festbrennstoffkessel im Betrieb (einge-
heizt) darf die Kaminkehrerfunktion nicht gestartet wer-
den. Ist kein Festbrennstoffkessel vorhanden bzw. nicht
im Betrieb sondern nur der Pufferspeicher aktiv, so darf
die Kaminkehrerfunktion gestartet werden. In diesem
Fall vorher den Betriebswahlschalter am Funktionsmodul
WVF+ auf Relais test 2 bzw. beim B-PLM+ auf Relais test 1
stellen (siehe Anleitung WVF+ bzw. B-PLM+).
Durch kurzes Drücken der Hand-/Kaminkehrer-Taste wird
Beleuchtung und Display eingeschalten. Durch erneutes
Drücken der Taste wird die Kaminkehrerfunktion gestar-
tet – Fig. 26. Die Kesseltemperatur wird für 45 min. auf ca.
60 °C geregelt.
Durch drücken der jeweiligen Menü-Taste kann der Kessel
mit 30 % bzw. mit 100 % Leistung betrieben werden –
Fig. 27. Nach Ablauf des Be leuchtungstimers (10 min.) wird
die Beleuchtung ausgeschaltet, die Funktion bzw. Anzeige
bleibt unverändert. Mit dem ersten Druck auf eine Taste
wird nur die Beleuchtung eingeschalten.
Durch erneutes Drücken der Hand-/Kaminkehrer-Taste
wird die Laufzeit wieder auf 45 min. gesetzt.
Die Kaminkehrerfunktion wird beendet,
– wenn die Abbruch-Taste gedrückt wird – Fig. 28.
– automatisch nach ca. 45 min.

2.5.7 Abschaltvorgang

Der Kessel wird abgeschaltet – Fig. 29.
Die verschiedenen Betriebsphasen werden hier angezeigt
wie z.B. Brenner in Betrieb, Brenner AUS usw.

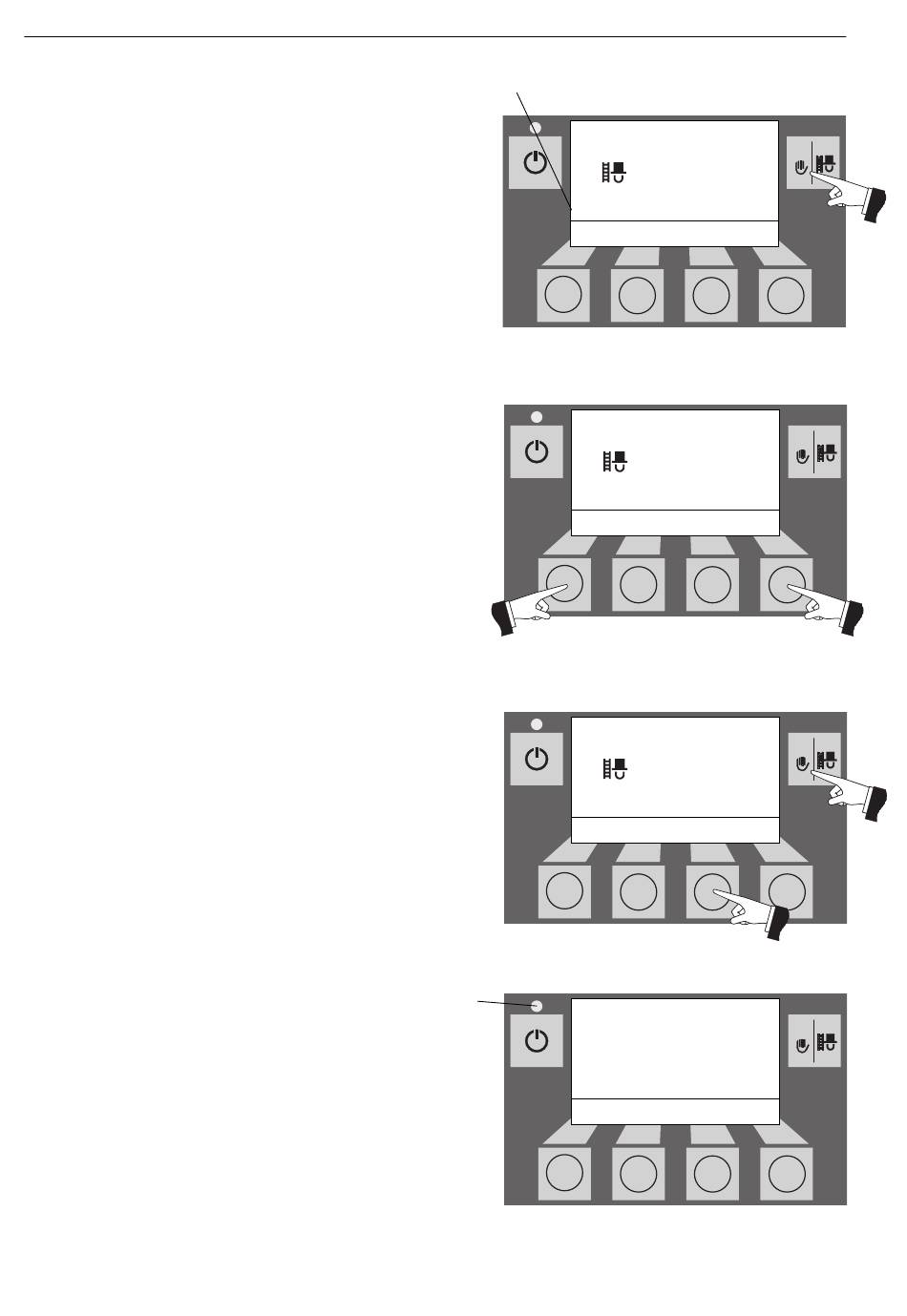

Fig. 26
Fig. 27
Fig. 28
Die Grüne LED blinkt.
Fig. 29
18
Kaminkehrerfunktion
Leistung 100% 45 min
42
(Symbol blinkt)
(Betriebsphasen)
30% Abbruch 100%
RESET
Kaminkehrerfunktion
Leistung 30% 45 min
42
(Symbol blinkt)
(Betriebsphasen)
30% Abbruch 100%
RESET
Kaminkehrerfunktion
Leistung 30% 45 min
42
(Symbol blinkt)
(Betriebsphasen)
30% Abbruch 100%
RESET
Abschaltvorgang
42
Ausbrand
Info Menü
RESET
5s
°C
5s
°C
5s
°C
5s
°C
