2. Bedienung
2.4 InfoWIN
PLUS
Das InfoWIN ist ein zentrales Bedien- und Anzeigegerät für Kessel und für die Module der MES
Systemregelung (siehe eigene Anleitung).
PLUS
Der InfoWIN befindet sich oben unter dem Glasdeckel. Den Verriegelungsknopf vorne drücken und Glasdeckel
hochklappen, der InfoWIN
text-Anzeige (Display), einem Ein-/Aus-Taster mit einer Kontroll-Leuchte (LED) für Betrieb (grün) bzw. Störung
(rot), einer Taste für Handbetrieb/Kaminkehrerfunktion sowie 4 individuell genutzten Menü-Tasten. Die jeweilige
Funktion der Menü-Tasten wird in der Menü-Zeile angezeigt.

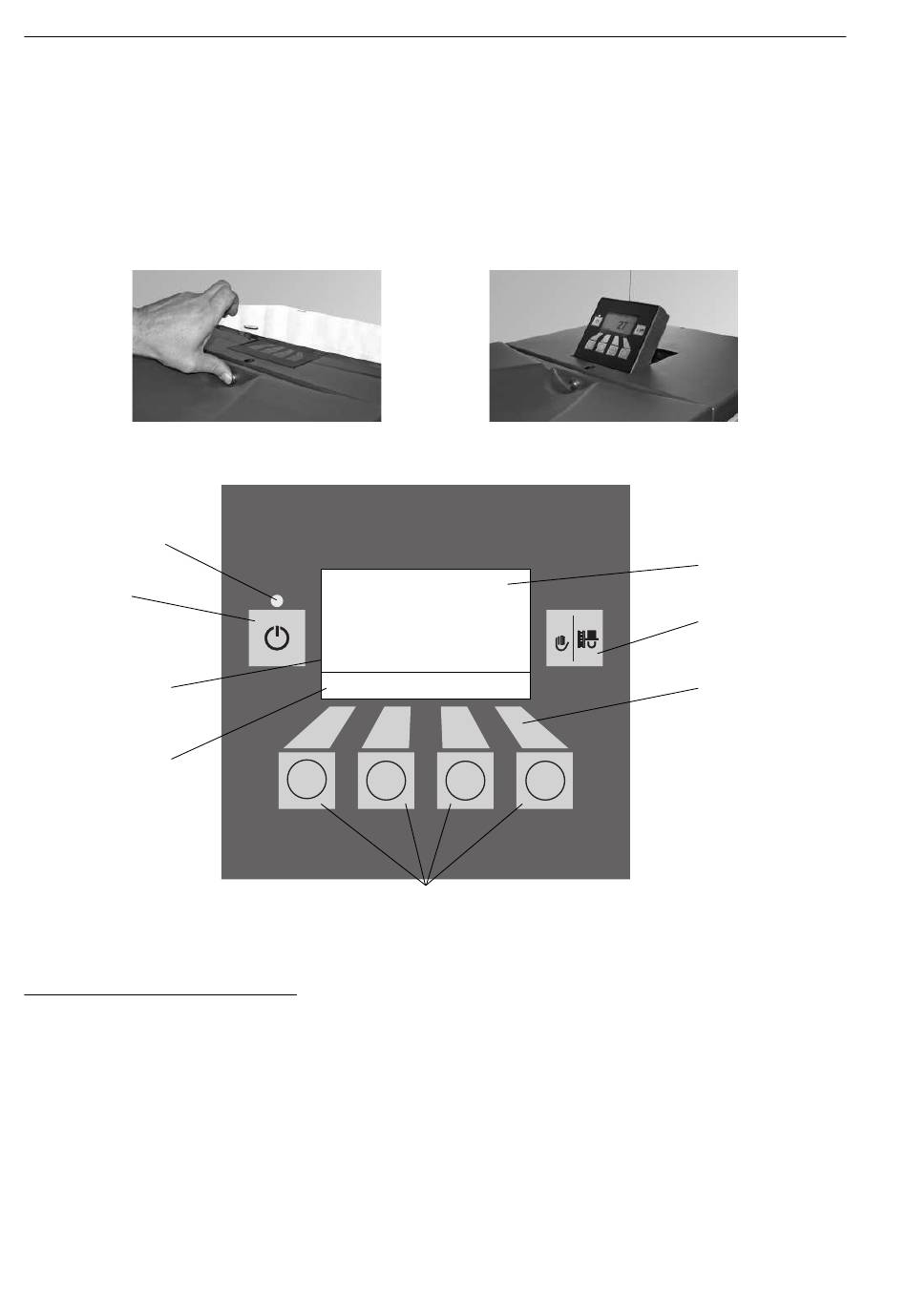

Fig. 11 Verriegelungsknopf drücken
Kontroll-Leuchte (LED)
„Betrieb" grün
Ein-/Aus-Taster
Betriebsphasen wer-
den hier angezeigt
wie z.B. Standby,
Modulationsbetrieb usw.
Menü-Zeile
PLUS
Fig. 13 InfoWIN
Hintergrundbeleuchtung
Farben der Hintergrundbeleuchtung:
– Weiß: beim normalen Betrieb
– Rosa: bei Informations- und Fehlermeldungen
– Rot: bei Alarmmeldung
Die Hintergrundbeleuchtung wird bei normalen Betrieb, wenn keine Taste betätigt wird, automatisch nach 10 min.
ausgeschaltet.
Display
Ist der Kessel länger als 1 Stunde im Standby oder Festbrennstoff-/ Pufferbetrieb, wird das Display komplett
ausgeschaltet, nur die grüne LED leuchtet. Das Display wird wieder eingeschaltet bei einem Tastendruck oder bei
einem anderen Betriebszustand.
PLUS
PLUS
wird automatisch aufgestellt – Fig. 11, 12. Er besteht aus einer großzügigen Voll-
Kesseltemperatur
Standby
Info
Fig. 12 InfoWIN
38
°C
5s
Menü
RESET
Menü-Tasten
14
PLUS
wird aufgestellt
Volltext-Anzeige
(beleuchtetes Display)
Kaminkehrerfunktion
bzw. Handbetrieb
Zuordnung der Tasten
zur jeweiligen Funktion
