Windhager FireWIN Handbuch
Vollautomatischer pellets-zentralheizungskessel
für den wohnraum und die etage leistungsbereich: 4,7 bis 12 kw
Vorschau ausblenden
Andere Handbücher für FireWIN:
- Bedienungsanleitung (16 Seiten) ,
- Bedienungsanleitung (66 Seiten)
Verwandte Anleitungen für Windhager FireWIN
Inhaltszusammenfassung für Windhager FireWIN

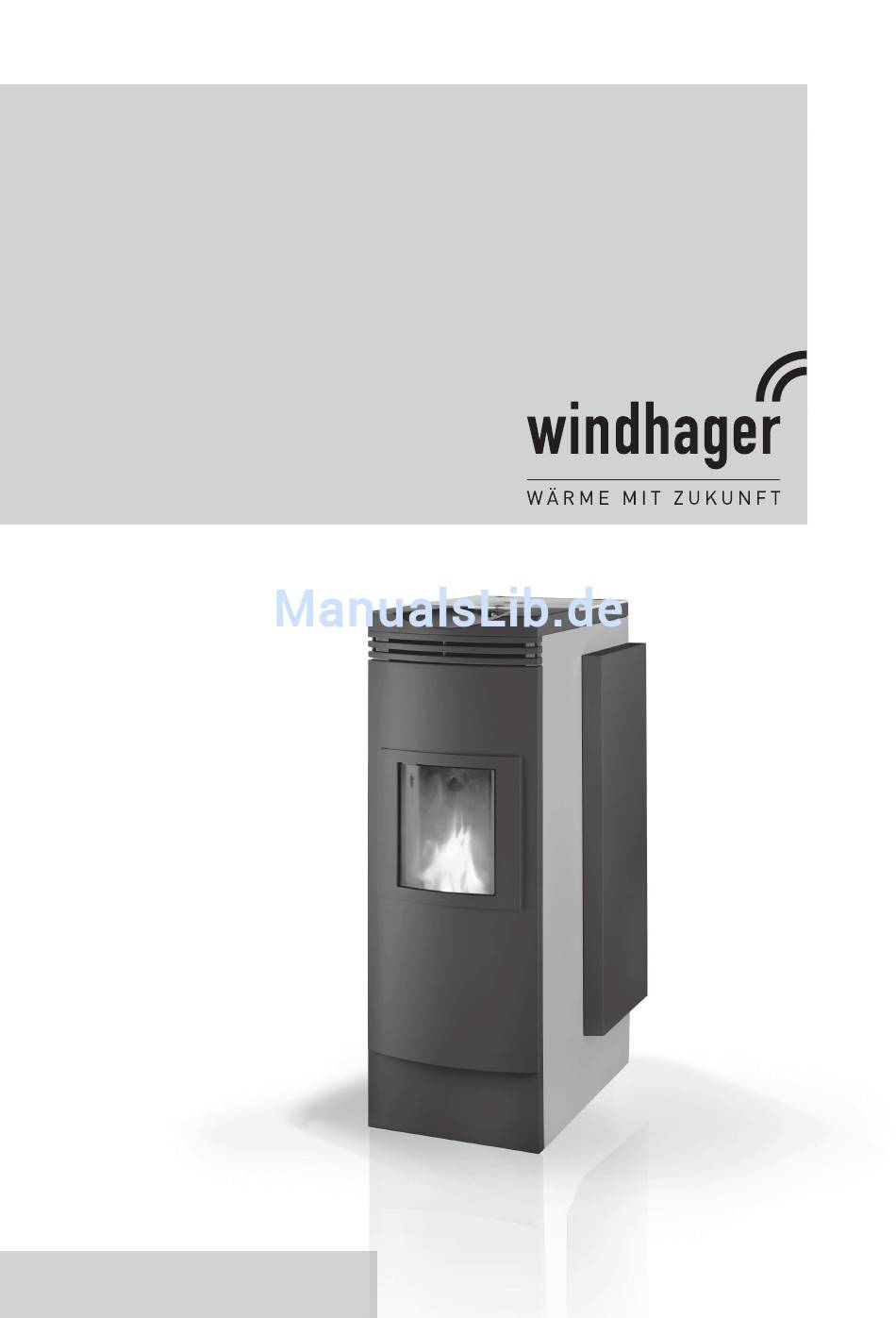

- Seite 1 Montageanleitung FireWIN Vollautomatischer Pellets-Zentralheizungskessel für den Wohnraum und die Etage Leistungsbereich: 4,7 bis 12 kW Pellets 02/2014 023744/08...
-
Seite 2: Inhaltsverzeichnis
2.7.1 FireWIN Abgas- und Zuluftanschluss ........ - Seite 3 2.10.2 Einbau von Vorlauf- und Rücklaufrohr bei FireWIN ohne Armaturen .......
-
Seite 4: Wichtige Erst-Informationen Für Den Fachmann
Im FireWIN können die notwendigen Hydraulikkomponenten für einen Heizkreis samt Warmwasserbereitung in- tegriert werden (siehe Hydraulikausstattungen). Da dadurch kein eigener Heiz-/bzw. Technikraum mehr notwen- dig ist, eignet sich der FireWIN ideal als Zentralheizung für Häuser ohne Keller oder beim erstmaligem Einbau einer Zentralheizung im Zuge einer Sanierung. -
Seite 5: Kamin
Die Pellets müssen schonend in und aus dem Lagerraum transportiert werden, damit eine gute Pellets Qualität erhalten bleibt. Der FireWIN kann mit1 Sonde (Stahlblech-Tank Sonde solo), 2–3 Sonden oder mit bis zu 8 Sonden betrieben werden. Die maximale Förderlänge bzw. -höhe für das Pellets-Zuführsystem beträgt 25 m Länge bei 6 m Höhenunter- schied zwischen höchstem/niedrigstem Schlauchniveau. -
Seite 6: Für Den Installateur
Karton. Reinigungsgeräte sind in Brennraum und Aschelade beigepackt. 2.1.2 FireWIN Premium und Exklusiv Der Heizkessel wird mit übergezogenem Plastiksack auf einer Holzpalette angeliefert. Die Verkleidungsteile in einem seperaten Karton. Reinigungsgeräte sind in Brennraum und Aschelade beigepackt. Zusätzlich ist die Saug- turbine (vollautomatische Pelletszuführung) in einem Karton beigepackt. -
Seite 7: System/Anlage
Sicherheitsventil 2,5 bar (bei FireWIN-Versionen UAM und UAML serienmäßig beiliegend): Das Sicherheitsventil ist bauteilgeprüft (Kennbuchstabe „H“). Es dürfen nur solche Sicherheitsventile verwen- det werden. Bei FireWIN-Versionen ohne Heizungsarmaturen ist bauseits ein Sicherheitsventil vorzusehen. Die Ablaufleitung vom Sicherheitsventil ist bauseits zu erstellen. Die Leitung kann auf der linken Seite zwischen Pelletsvorratsbehälter und Seitenwand links nach rückwärts verlegt werden –... -
Seite 8: Umwälzpumpe
2.2.3 Heizkreise Für den FireWIN ist aus Kesselschutzgründen für jeden Heizkreis immer ein Motormischer erforderlich. Für Fußbodenkreise muss ein Anlege-Wächterthermostat (FK-001) installiert werden. Auf Wunsch können die Hyd- raulikarmaturen für 1 gemischten Heizkreis im Kessel integriert werden (Ausführung UAM oder UAML). -
Seite 9: Heizungswasser
Systemtrennung mittels Wärmetauscher durchgeführt werden. e) Beim Einsatz von Frostschutzmittel ist ein Mindestanteil von 20 % Frostschutzmittel sicherzustellen, da sonst der Korrosionsschutz für den Heizkessel nicht gewährleistet ist. 2.2.8 Wasserseitiger Widerstand (Druckverlust) FireWIN 90, FireWIN 120 Druckverlust (mbar) Diagramm 3 Wasserseitiger Widerstand - FireWIN... -
Seite 10: Verbrennungsluft
Unterdrücke im Aufstell-/Ansaugraum mit Pkt. 2.3.1 Raumluftabhängiger Betrieb sind nicht zulässig. Die Funktion und Sicherheit des FireWIN wird bei der Kombination mit raumlufttechnischen Anlagen und Verbrennungsluftzufuhr aus dem Aufstellraum bzw. Nebenraum beeinflusst. Die raumlufttechnischen Anlagen müssen, wenn der Unter- druck im Gerät gegenüber dem Druck vom Aufstellraum bzw. -
Seite 11: Raumluftunabhängiger Betrieb (Verbrennungsluftzufuhr Über Lüftungszug Im Kamin)
Mündungen immer der selbe Luftdruck herrscht (auch bei starken Windböen). Es dürfen nur für Festbrennstoffbetrieb geprüfte und zugelassene Abgassysteme eingesetzt werden. Die angeführten Längen dienen als Richtlinie und ersetzen keine Kaminberechnung! Pelletskessel FireWIN 90/120 max. Ansauglänge 9 m, jeder 90°-Bogen reduziert Ansauglänge um 1 m (Zuluft) min Ø... - Seite 12 Für den Installateur Feuerstätte mit Abgasgebläse nach DIN 18897-1 (Typ FX42X) zum Anschluss an ein druckgleiches Luft-Abgas-System Ausführungsbeispiele: Luft-Abgassystem mit paralleler Luft-Abgassystem mit konzentrischer Zuluft-Abgasführung Zuluft-Abgasführung 1 ... Pelletskessel 2 ... Verbrennungsluftleitung (Zuluft) 3 ... Verbindungsstück (Abgas) 4 ... Luft-Abgas-System Detail X, Y Mündung (Schachtkopf...
-
Seite 13: Einbringen
– Die Mindestabstände zu brennbaren Materialien und für Anschluss, Reinigung und Wartung sind einzuhalten – siehe Pkt. 2.6 Mindestabstände. – Der FireWIN muss direkt auf eine nicht brennbare Grundplatte gestellt werden (z.B. Zubehör Bodenplatte). – Eine ausreichende Be- und Entlüftung des Aufstellungsraumes muss gewährleistet sein siehe Pkt. 2.3 Ver- brennungsluft. -
Seite 14: Wärmeabstrahlung
Für den Installateur 2.5.2 Wärmeabstrahlung Durch die Sichtscheibe des FireWIN kommt es zwangsläufig zu einer Wärmeabstrahlung im Aufstellraum. Die Luft-zu-Wasser-Leistung beträgt ohne Wärmeschild ca. 15 : 85 % und mit Wärmeschild (Zubehör FIRE 023) ca. 9 : 91 %. Dadurch ist zu beachten: – Brauchwasserbereitung im Sommer: Durch die Wärmeabstrahlung wird während der Brauchwasserbereitung gleichzeitig auch immer der Aufstell-... -
Seite 15: Mindestabstände Für Brandschutz, Reinigung Und Wartung
Für den Installateur 2.6 Mindestabstände für Brandschutz, Reinigung und Wartung Folgende Mindestabstände zu brennbaren Materialien und für Anschluss, Reinigung und Wartung sind einzuhalten. Achtung! Die Ausführung der gesamten Anlage muss den brandschutztechnischen Anforderungen der regiona- len Gesetze, Verordnungen, Richtlinien und Normen entsprechen. 2.6.1 Mauerdurchführungen für das Abgasrohr Beispiele für geprüfte Mauerdurchführungen von IBS –... -
Seite 16: Mindestabstände Bei Abgasrohranschluss Gerade Nach Hinten
(Zubehör: FIRE 025 oder FIRE 026) Fig. 7 FireWIN – Ansicht von oben 1 Bei nachträglichem Einbau der vollautomatischen Zuführeinheit FIRE 040 muss der Pellets-Wohnraum-Zentralheizungskessel vom Heizungsfachmann wieder abgeschlossen werden. Nachträglicher Einbau ist mit großem Aufwand verbunden und nur durch unseren Kundendienst und gegen Verrechnung des tatsächlichen Aufwands möglich. -
Seite 17: Mindestabstände Bei Abgasrohranschluss Seitlich Links Oder Rechts
Isolierung des Abgasrohres erforderlich. Fig. 8 FireWIN – Ansicht von oben 1 Bei nachträglichem Einbau der vollautomatischen Zuführeinheit FIRE 040 muss der Pellets-Wohnraum-Zentralheizungskessel vom Heizungsfachmann wieder abgeschlossen werden. Nachträglicher Einbau ist mit großem Aufwand verbunden und nur durch unseren Kundendienst und gegen Verrechnung des tatsächlichen Aufwands möglich. -
Seite 18: Maßskizzen
FireWIN Abgas- und Zuluftanschluss Serienmäßige Ausführung: Ausführung Abgasrohr-Anschluss Mitte mit Zubehör: 1 ... Abgasrohr-Doppelbogen starr – AZB 057 2 ... Rohrschelle – AZB 055 Fig. 10 FireWIN Abgasanschluss – serienmäßig Fig. 11 FireWIN Abgasanschluss – mit Zubehör AZB 057 und AZB 055... -
Seite 19: Firewin Ohne Heizungsarmaturen
Für den Installateur Ausführung Abgasrohr mit 2 x 90° Bogen: Seitenansicht Fig. 12 FireWIN Abgasanschluss – mit Zubehör 2 x 90° Bogen 2.7.2 FireWIN ohne Heizungsarmaturen Hinweis! Bei Verwendung der Abdeckblenden FIRE 025 und 026 müssen alle Anschlüsse unterhalb des Abgas- rohres positioniert werden, weil die Abdeckblenden oberhalb des Abgasrohres kpl. -
Seite 20: Firewin - Uam
Abdeckblenden oberhalb des Abgasrohres kpl. geschlossen sind. Alle Maße in mm: HV..Heizungsvorlauf (3/4“-Rohr) HR..Heizungsrücklauf (3/4“-Rohr) Vorderansicht Seitenansicht Fig. 14 FireWIN UAM 2.7.4 FireWIN – UAML mit Energiespar-Umwälzpumpe, Boilerladepumpe mit Schwerkraftbremse, Ausdehnungsgefäß 12 l, Motormi- scher, Sicherheitsventil, Manometer und Rückschlagventil für Heizkreis Hinweis! Bei Verwendung der Abdeckblenden FIRE 025 und 026 müssen alle Anschlüsse unterhalb des Abgas-... -
Seite 21: Saugturbine
Umschalteinheit Fig. 16 Saugturbine 2.7.6 Montagesockel – FIRE 022 zur Vormontage des FireWIN ohne fertigem Estrich Alle Maße in mm: 1 ... Bodenplatte aus Stahlblech mit Ausnehmung für Montagesockel (FIRE 033 oder FIRE 034) 2 ... Fußbodenaufbau mit Bodenbelag 3 ... Betondecke – bauseits... -
Seite 22: Verlegevarianten Von Förder- Und Retourluftschlauch
Schlauchanschluss nach oben – Zubehör FIRE 041 Standard-Schlauchanschluss nach unten - serienmäßig Fig. 18 FireWIN Schlauchverlege- / Anschlussmöglichkeiten – Ansicht von hinten 1 ... Standard-Schlauchanschluss nach unten FS ..Förderschlauch 2 ... Schlauchanschluss nach oben – Zubehör: FIRE 041 RS .. -
Seite 23: Lagerraum Und Zuführsystem Befinden Sich Im Wohnraum Bzw. Keller
Die Ausführung der gesamten Anlage muss den brandschutztechnischen Anforderungen der regiona- len Gesetze, Verordnungen, Richtlinien und Normen entsprechen. Fig. 19 FireWIN mit automatischer Pelletszuführung aus einem Lagerraum im beheizten Wohnraum – Ansicht von hinten 1 ... Standard-Schlauchanschluss nach unten FS ..Förderschlauch 3 ... -
Seite 24: Lagerraum Und Zuführsystem Befinden Sich In Unbeheizten Außenräumen (Z.b. Dachboden)
7 ... vollautomatische Umschalteinheit – im Zubehör: BIO 020 8 ... Ansaugsonden im Lagerraum – im Zubehör: BIO 020 9 ... Absperreinheit mit Brandschutzmanschetten – Zubehör: BIO 025 Fig. 20 FireWIN mit automatischer Pelletszuführung aus einem Lagerraum in unbeheizten Außenräumen – Ansicht von hinten... -
Seite 25: Montagereihenfolge
Montage Abdeckblenden – siehe Pkt. 2.15. 2.10 Einbau der Hydraulik / Armaturen in FireWIN Die Hydraulik / Armaturen müssen vor der Montage in den FireWIN eingebaut werden. 2.10.1 Einbau der Armaturen bei FireWIN UAM / UAML siehe eigene beiliegende Montageanleitung „Einbau der Hydraulikbausätze UAM / UAML“. -
Seite 26: Montage Vorlaufrohr
Für den Installateur Montage Vorlaufrohr: – Einschraub- und Einlegeteil der Verschraubung (Teil 7) auf Vorlaufrohr (Teil 6) und auf unteren Kesselan- schluss aufdichten – Fig. 22. Fig. 22 Verschraubung aufdichten und Vorlaufrohr montieren Montage Rücklaufrohr/Rücklauf-Wellrohr – Rücklaufrohr (Teil 4) mit 2 TT-Selbstschneide-Schrauben (Teil 3) an Rückwand befestigen – Fig. 23. –... -
Seite 27: Montage Der Zuführeinheit
Für den Installateur 2.11 Montage der Zuführeinheit nur für FireWIN Exklusiv und FireWIN Premium mit pneumatischer Pelletszuführung. Montage siehe eigene beiliegende Montageanleitung „Einbau der Zuführeinheit in FireWIN bzw. VarioWIN“ 2.12 Montage der Verkleidung Die Verkleidung besteht aus folgenden Teilen: 1 ... Seitenwand links hinten 2 ... - Seite 28 Für den Installateur – „Seitenwand links“ (Teil 2) hinten mit 3 Schrauben (Fig. 30) und vorne mit 2 Schrauben am Kessel befestigen – Fig. 31. Fig. 30 Seitenwand hinten 3 x anschrauben Fig. 31 Seitenwand vorne 2 x anschrauben – „Abdeckblech vorne“ (Teil 3) mit 2 Schrauben an Seitenwand befestigen – Fig. 32. –...
-
Seite 29: Montageblech Für Nicht Brennbare Stahlrohre Im Bereich Abgasrohr Montieren
Für den Installateur – Beide Scharniere der „Verkleidungstür“ (Teil 8) an die linke Seitenwand anschrauben – Fig. 36. – Einstellung Türsicherheitsschalter kontrollieren; Türe schließen, Türsicherheitsschalter muss ca. 2 – 3 mm bevor Türmagnet schließt, betätigt werden (Klicken des Schalters ist hörbar); gegebenenfalls Betätigungs- spiel mit Schraube einstellen –... -
Seite 30: Montage Abgasrohr
Abgasrohr nicht im Kamin einmauern. Anschluss mit flexiblem Abgas- rohreintritt in den Kamin. Durch das Saugzuggebläse können Schallüber- tragungen auftreten, welche zu Lärmbelästigungen führen. f) Der FireWIN ist ein Unterdruckkessel und stellt an die Abgasanlage die Muffe Dichtheitsanforderung „N1“ nach EN 1856-1 und EN1856-2. Bitte achten Sie daher bei der Montage auf eine ausreichende Eintauchtiefe (z.B. -
Seite 31: Montage Abdeckblenden
Fig. 42 Montage der Abdeckblenden 2.16 Erst-Inbetriebnahme und Bedienungsunterweisung Der Windhager-Kundendienst oder Kundendienst-Partner führt die Erst-Inbetriebnahme am Kessel durch und macht den Betreiber an Hand der Bedienungsanleitung mit der Bedienung und Reinigung des Kessels vertraut. Vor der Bestellung der Erst-Inbetriebnahme müssen folgende Voraussetzungen erfüllt sein: 1.) Heizkessel ordnungsgemäß... -
Seite 32: Für Den Elektriker
Der Heizkessel ist fertig verdrahtet und intern mit einer Feinsicherung T 6,3 A gegen Kurz schluss abgesichert. Bei Bestellung von einem MESplus-Modul (inkl. Kesselfühler) wird dieses werkseitig im FireWIN eingebaut und elektrisch fertig angeschlossen. Bei mehreren MESplus-Modulen werden wegen einfacher Bedienung alle im Wandgehäuse eingebaut:... -
Seite 33: Elektrische Anschlüsse Saugturbine, Umschalteinheit, Regelung
Es sind zwei getrennte Kabel (5- und 8-polig) erforderlich – Voraus- setzung für Garantieanspruch! Der Kabelquerschnitt muss je nach Länge der E-Leitungen so ge- 1 ..FireWIN wählt werden, dass bei der Saugturbine immer eine stabile Span- 2 ..Saugturbine nungsversorgung (min. - Seite 34 Für den Elektriker Der Anschluss aller elektrischen Komponenten (Fühler usw.) an den Anschlussleisten (schraubenlose Käfig- Federzugklemmen) soll mit feindrähtigen PVC-Schlauchleitungen erfolgen und hinten mit den Zugentlastungen fixiert werden – Fig. 47, 48. Die Verbindungsleitung zur Saugturbine bzw. Umschalteinheit muss mit zwei getrennten Kabel erfolgen – Vor- aussetzung für Garantieanspruch! Empfohlenes Zubehör: Flachbandkabel FIRE 042 oder FIRE 043;...
-
Seite 35: Für Den Servicetechniker
Für den Servicetechniker 4.1 Inbetriebnahme und Bedienungsunterweisung Der Windhager-Kundendienst oder Kundendienst-Partner nimmt den Kessel in Betrieb und macht den Betreiber an Hand der Bedienungsanleitung mit der Bedienung und Reinigung des Kessels vertraut. Inbetriebnahme und Wartung sind Bedingung für die Garantie laut „Garantiebedingungen“ – siehe auch Pkt. 2.16. -
Seite 36: Technische Daten Für Berechnung Der Abgasanlage Nach En 13384-1
Für den Servicetechniker 4.3 Technische Daten für Berechnung der Abgasanlage nach EN 13384-1 Formel- FW 090 FW 120 Pelletskessel FireWIN Einheit zeichen min. max. min. max. Nennwärmeleistung 12,0 Nennwärmebelastung 12,8 (Feuerungswärmeleistung) 11,0 14,3 Volumenkonzentration an CO σ (CO 11,0 12,8... -
Seite 37: Serviceebene
Betreiberebene Serviceebene Infoebene MES Module Einstellungen in der (nur dem geschulten Service- (siehe Bedienungsanleitung (siehe eigene Anleitung Betreiberebene siehe personale vorbereiten) FireWIN) InfoWINplus Master-Bedienung) Bedienungsanleitung FireWIN. Parameter Inbetriebnahme Aktorentest Einstellungen Föderschnecke Zuführung Anzahl der Hysterese Art des Pelletszu- Korrektur Mindestlaufzeit... - Seite 38 Für den Servicetechniker Serviceebene Kesseltemperatur Auf die Menü-Taste drücken (Fig. 52), in der Anzeige wird °C „Betreiberebene“, „Serviceebene“, „Infoebene“ und „MES Module “ angezeigt – Fig. 53. (Betriebsphasen) Info Menü RESET Fig. 52 Mit den Pfeil-Tasten den Unterpunkt „Serviceebene“ mar- Betreiberebene kieren –...
- Seite 39 Für den Servicetechniker Den gewünschten Unterpunkt „Parameter“, „Inbetriebnah- Parameter me“, „Aktorentest“ oder „Einstellungen“ markieren und mit Inbetriebnahme der wählen-Taste bestätigen – Fig. 56. Aktorentest Einstellungen Weitere Einstellungen siehe Pkt. 4.5.1 bis 4.5.4. wählen zurück RESET Fig. 56 Durch Drücken der zurück-Taste – oder nach 10 min. wird Parameter dieser Menüpunkt bzw.
-
Seite 40: Parameter
– Rauchgasthermostat oder Zu-/Abluftklappe – Grenzen für Gebläsedrehzahl – Mindestlaufzeit mit Puffer Anzahl der Brennerstarts Anzahl der Brennerstarts 1.350 Die Anzahl der Brennerstarts des FireWIN wird angezeigt. zurück Fig. 58 Brennstoffmenge Förderschnecke Brennstoffmenge Förderschnecke Die errechnete Brennstoffmenge (Istwert) und der Bereich wird in kg/h ange- Istwert 6.0 kg... - Seite 41 Für den Servicetechniker Maximalwert der Solltemperatur Maximalwert der Solltemperatur Ist die maximale Solltemperatur die im normalen Heizbetrieb erreicht werden Istwert 75 °C kann. min. 60 °C max. 75 °C Werkseinstellung: 75 °C Einstellbereich: 60 – 75 °C – speichern zurück Fig.
-
Seite 42: Rauchgasthermostat Oder Zu-/Abluftklappe
Für den Servicetechniker Korrektur Reinigungsintervall Korrektur Reinigungsintervall Istwert 20 % Der Reinigungsintervall ist grundsätzlich vom Ascheanteil der Pellets und vom min. -50 % Profil der Entaschung abhängig. Mit diesem Einsteller kann der Reinigungsin- max. +50 % tervall um +/-50 % verlängert bzw. verkürzt werden. Die Standardeinstellung ist ein durch Versuche ermittelter Reinigungsintervall. -
Seite 43: Inbetriebnahme
Für den Servicetechniker 4.5.2 Inbetriebnahme Die Förderschnecke und die Zuführung können in der Inbetriebnahme-Ebene mit den Pfeil-Tasten markiert und mit der wählen-Taste bestätigt bzw. ausgewählt werden. Nach Beendigung der Inbetriebnahme wird ein Selbst- test gestartet. Förderschnecke Inbetriebnahme Förderschnecke Die Förderschnecke kann für 6 min. eingeschaltet werden. Zuführung Zuführung Je nach eingestelltem Zuführsystem kann die Zuführung und jede Sonde inkl. -
Seite 44: Installation Von Mesplus-Module
Für den Servicetechniker Anzeigemodul installieren Installationsvorgang starten Ist bei FireWIN nicht nötig. Bitte LON-Taste am Feuerungsautomat kurz drücken zurück Fig. 77 Sprachauswahl Sprachauswahl Deutsch Der InfoWINplus stellt die Anzeigetexte in unterschiedlichen Sprachen zur Ver- English fügung. In diesem Untermenü kann die gewünschte Sprache gewählt werden. -
Seite 45: Grundeinstellungen Infowinplus
Für den Servicetechniker 4.6 Grundeinstellungen InfoWINplus In den Grundenstellungen wird, – eingestellt, ob der InfoWINplus einen Holz- bzw. Pelletskessel steuert oder nur als Master-Bedienung ver- wendet wird; – die Funktionen Master-Bedienung ein- bzw. ausgeschaltet; – Fernschalten mit SMS ein- bzw. ausgeschaltet. Die Grundeinstellungen werden je nach Bestellung werkseitg vor der Auslieferung eingestellt. - Seite 46 Heizöl nein Werkseinstellung: wird je nach Bestellung werkseitg vor der Auslieferung eingestellt. speichern zurück Auswahl: Pellets: BioWIN, BioWIN XL, FireWIN, VarioWIN usw. Fig. 87 Holz: LogWIN, SilvaWIN usw. Heizöl: JetWIN, EcoWIN Nein Kein Kessel, z.B. für MultiWIN nur Master-Bedienung für Fernschalten MB (Master-Bedienung) Einstellung ob eine MESplus Systemregelung vorhanden ist.
-
Seite 47: Grundschaltung Firewin
Für den Servicetechniker 4.7 Grundschaltung FireWIN... -
Seite 48: Anschlussplan Firewin Pelletszuführung
Für den Servicetechniker 4.8 Anschlussplan FireWIN Pelletszuführung... -
Seite 49: Anschlussplan Firewin Pelletszuführung Mit Rührwerk Vom Erdtank
Für den Servicetechniker 4.9 Anschlussplan FireWIN Pelletszuführung mit Rührwerk vom Erdtank Der Betrieb mit einem Rührwerk muss in der Serviceebene eingestellt werden – siehe Pkt. 4.5.1 Parameter; Art des Pelletszuführsystems . -
Seite 50: Anschlussplan Firewin Pelletszuführung Mit Sonde Solo
Für den Servicetechniker 4.10 Anschlussplan FireWIN Pelletszuführung mit Sonde solo Der Betrieb mit „Sonde solo“ muss in der Serviceebene eingestellt werden – siehe Pkt. 4.5.1 Parameter; Art des Pelletszuführsystems . -
Seite 51: Anschlussplan Für Zu-/Abluftklappe
Für den Servicetechniker 4.11 Anschlussplan für Zu-/Abluftklappe Die Zu-/Abluftklappe wird direkt am Feuerungsautomat (siehe Grundschaltplan 4.7) an die Stecker X4 (Motor) und X14 (Endschalter) angeklemmt. Die Einstellung der Parameter für Zu-/Abluftklappe siehe Pkt. 4.5.1 Parameter; Rauchgasthermostat oder Zu-/Abluftklappe. 092520/01 4.12 Anschlussplan für Rauchgasthermostat Das Rauchgasthermostat wird direkt am Feuerungsautomat (siehe Grundschaltplan 4.7) an die Stecker X4 (Motor) und X14 (Endschalter) angeklemmt. -
Seite 52: Garantiebedingungen
Fax +33(0)388958185 E-Mail: info@fr.windhager.com Grundvoraussetzung für Garantie ist die fachgerechte Installation des Heizkessels samt Zubehör und die Inbetriebnahme durch den Windhager-Kundendienst oder den Kundendienst-Partner, ohne die jeglicher Anspruch auf Garantieleistung durch den Hersteller entfällt. Funktionsmängel, die auf falsche Bedienung oder Einstellung sowie die Verwendung von Brennstoff minderer, bzw.
