7.4.2 Ortsveränderliche Geräte der Schutzklasse II
SCHRITT 1
• Das Netzkabel des UNITEST MACHINEmaster an eine
funktionsfähige Netzsteckdose anschließen.
• COMMANDER 1 mit dem UNITEST MACHINEmaster
verbinden, das Messgerät einschalten und den Schal-
ter Messfunktion auf die Position R ISO 500V (9) stel-
len. Siehe Abb. 7.13.
SCHRITT 2
• Den gewünschten Grenzwert für den Isolationswider-
stand mit der Taste GRENZWERT auswählen. Dieser
kann auf 0,25 MΩ, 0,5 MΩ, 1 MΩ oder 2 MΩ einge-
stellt werden.
SCHRITT 3
• Den Prüfling mit der Prüf-/Netzsteckdose des UNI-
TEST MACHINEmaster verbinden und Prüfling ein-
schalten. Mit dem COMMANDER 1 alle berührbaren
leitfähigen Teile abtasten (siehe Abb. 7.16).
Gehäuse ggf. mit einer leitfähigen Folie (z.B. Alumi-
nium-Folie) umwickeln.

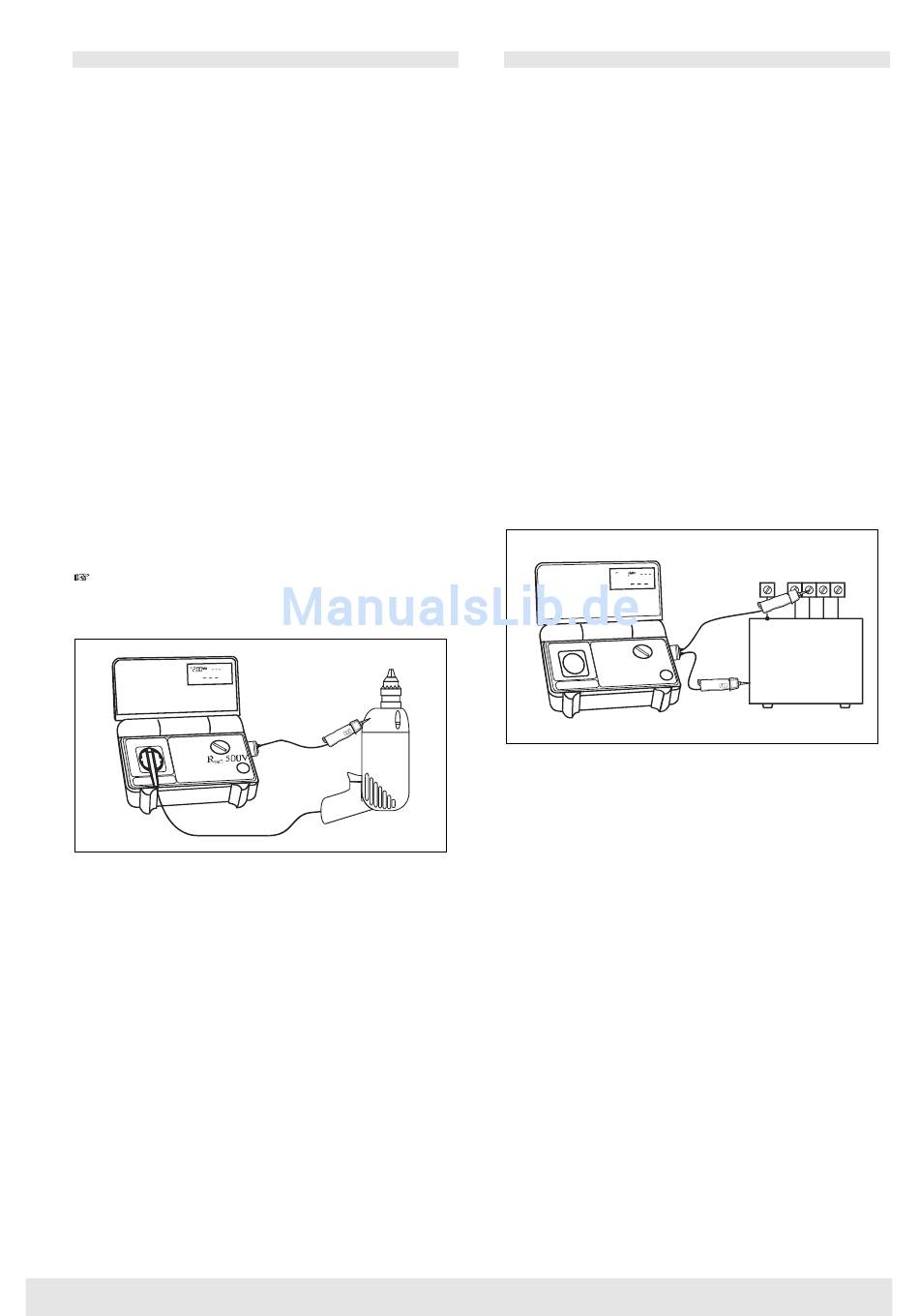

Abb.7.16
SCHRITT 4
• Die Taste START/STOP am COMMANDER 1 solange
drücken, bis sich das angezeigte Messergebnis stabi-
lisiert hat. Die AKTIV-Lampe auf dem Gerät und am
COMMANDER 1 beginnt zu leuchten und zeigt an,
dass die Messung läuft.
Der letzte Messwert wird angezeigt, siehe Abb. 7.15.
• Das Messergebnis, falls gewünscht, durch Drücken
der Taste SPEICHERN am COMMANDER 1 oder am
UNITEST MACHINEmaster, speichern (weitere Infor-
mationen, siehe Abschnitt 9.2 "Speichern der Mes-
sergebnisse").
28
7.4.3 Ortsfeste Geräte
SCHRITT 1
• Das Netzkabel des UNITEST MACHINEmaster an eine
funktionsfähige Netzsteckdose anschließen.
• COMMANDER 2 mit dem UNITEST MACHINEmaster
verbinden, das Messgerät einschalten und den
Schalter MESSFUNKTION auf die Position
R ISO 500 V (9) stellen. Siehe Abb. 7.13.
SCHRITT 2
• Den gewünschten Grenzwert des Isolationswider-
standes mit der Taste GRENZWERT auswählen, die-
ser kann entweder auf 0,25 MΩ, 0,5 MΩ, 1 MΩ oder
2 MΩ eingestellt werden.
SCHRITT 3
• Prüfspitzen von COMMANDER 2 (ggf. Messzubehör
verwenden) mit dem Prüfling verbinden und Prüfling
einschalten, siehe Abb. 7.17.
R
500V
ISO
Abb.7.17
SCHRITT 4
• Die Taste START/STOP am COMMANDER 2 solange
drücken, bis sich das angezeigte Messergebnis stabi-
lisiert hat. Die AKTIV-Lampe auf dem Gerät und am
COMMANDER 2 beginnt zu leuchten und zeigt an,
dass die Messung läuft.
Der letzte Messwert wird angezeigt, siehe Abb. 7.15.
• Falls gewünscht Messergebnis durch Drücken der
Taste SPEICHERN am COMMANDER 1 oder am UNI-
TEST MACHINEmaster speichern (weitere Informa-
tionen, siehe Abschnitt 9.2 "Speichern der Messer-
gebnisse").
PE
N
L1 L2 L3
Prüfling
