SCHRITT 4
• Die Taste START/STOP am COMMANDER 1 drücken,
die AKTIV-Lampen am UNITEST MACHINEmaster
und am COMMANDER 1 leuchten. Gleichzeitig leuch-
tet die Lampe Netz und zeigt an, dass Netzspannung
an der Prüf-/Netzsteckdose anliegt.
Folgendes wird angezeigt:

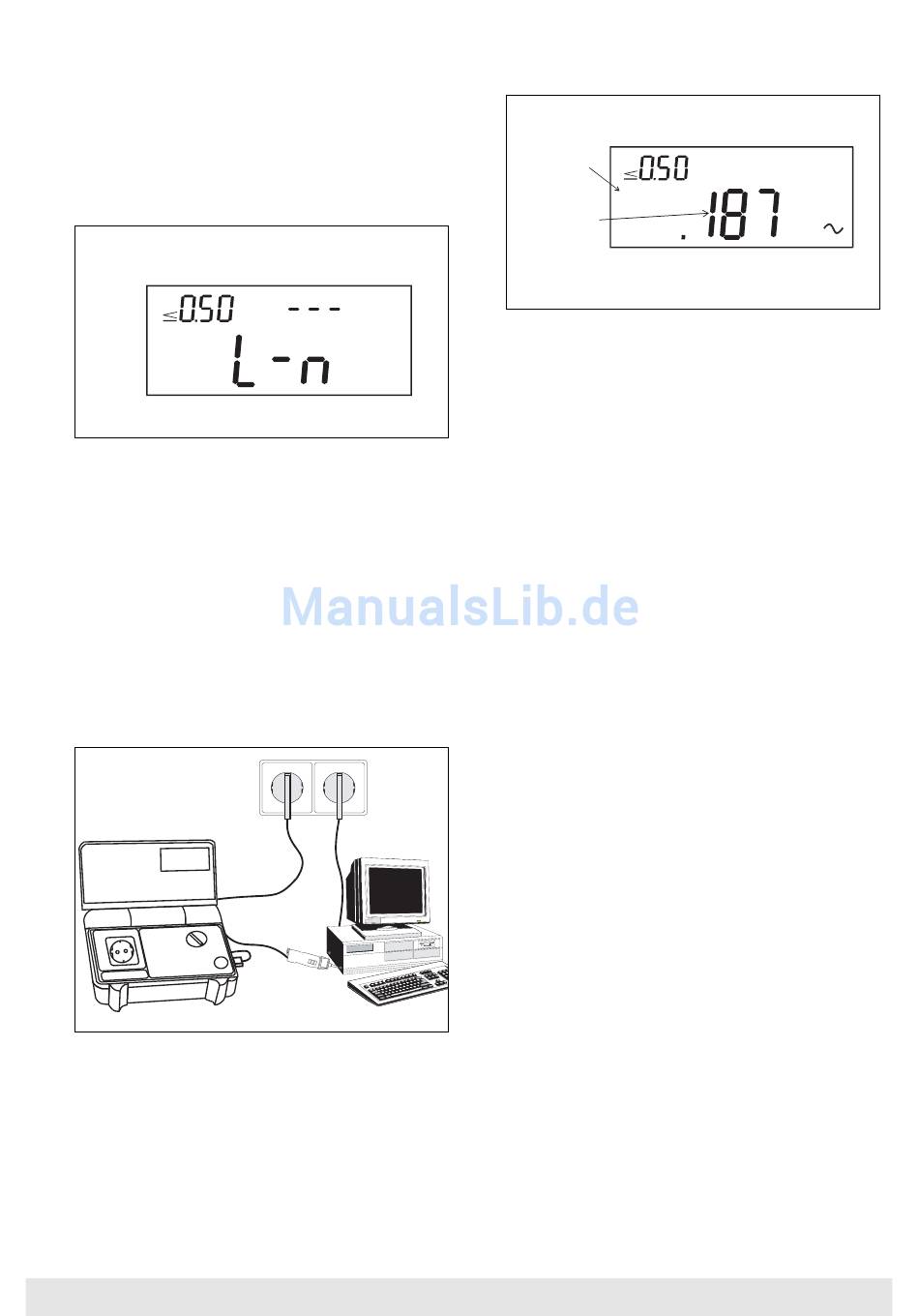

Abb.7.34
• Die LC-Anzeige zeigt die Phasenlage am linken An-
schluss der Prüf-/Netzsteckdose an, d.h. an welchem
Anschluss das Phasenpotential anliegt. Die Anord-
nung der L- und N-Anschlüsse können entgegenge-
setzt sein (abhängig vom Anschluss des Netzkabels
des UNITEST MACHINEmaster ). Nach ca. 1 s wird der
Messwert angezeigt (Abb.7.31).
SCHRITT 5
• Mit COMMANDER 1 alle berührbaren, leitfähigen Teile
des Prüflings abtasten (Abb. 7.35).
Abb. 7.35
36
mA
• Folgendes wird im Display des UNITEST MACHINE-
master angezeigt:
ok wird
angezeigt,
wenn der
Grenzwert
eingehalten
ok
wird
Messwert
Ableitstrom/Be-
rührungsstrom
Abb.7.36
SCHRITT 6
• Die Taste START/STOP nochmals drücken, um die
Messung zu beenden. Der zuletzt gemessene Wert
wird angezeigt.
• Falls gewünscht, den angezeigten Wert durch Drük-
ken derTaste SPEICHERN am COMMANDER 1 oder
am UNITEST MACHINEmaster speichern. Falls ge-
wünscht, kann ein Messergebnis auch bei laufender
Messung gespeichert werden (siehe Abschnitt 9.2
"Speichern der Messergebnisse").
mA
mA
