SCHRITT 4
• Die Taste START/STOP am UNITEST MACHINEmaster
drücken. Die AKTIV-Lampe leuchtet. Ebenso leuchtet
die Lampe Netz und zeigt an, dass an der Prüf-/Netz-
steckdose Netzspannung anliegt.

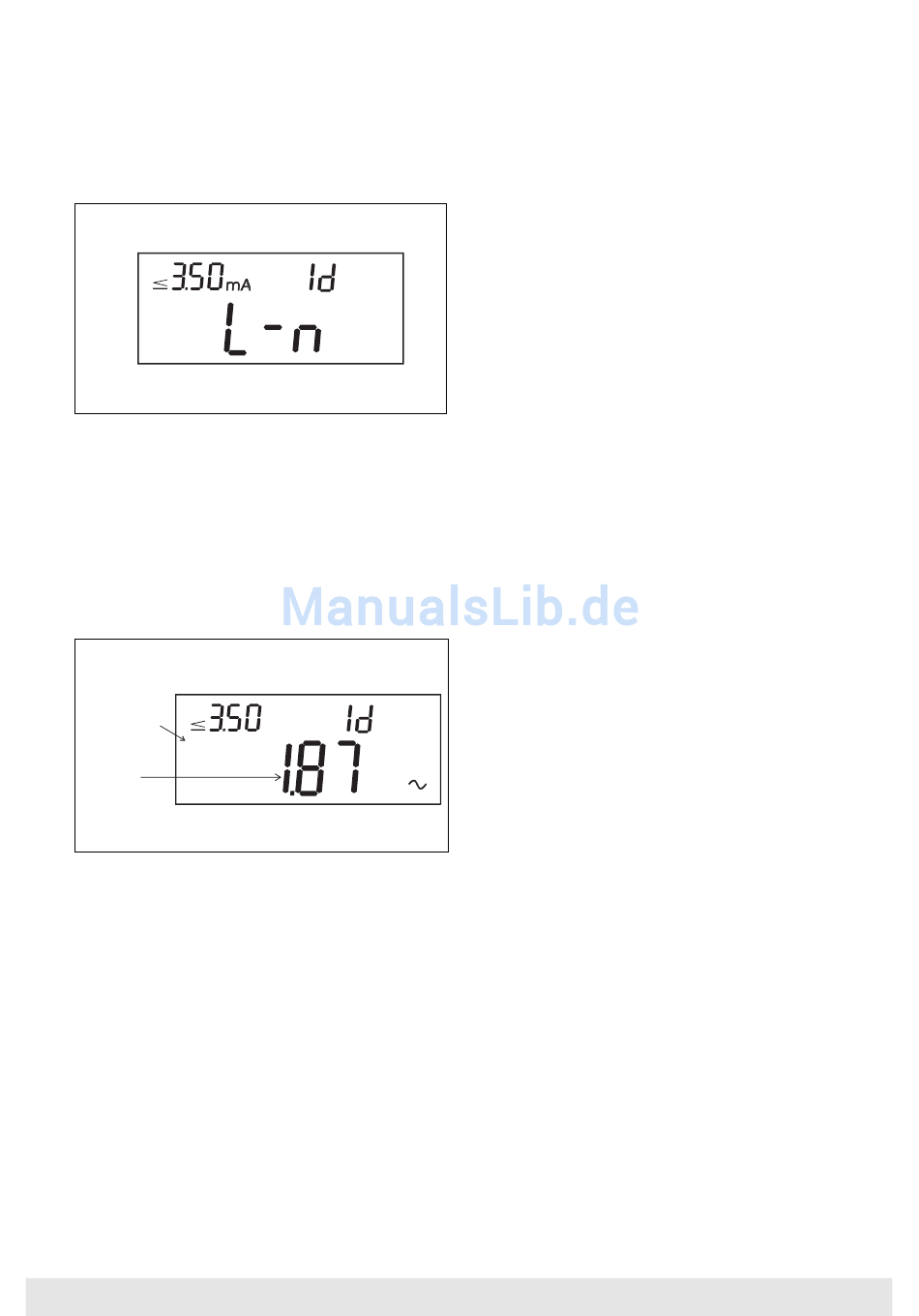

Folgende Anzeige erscheint kurzzeitig:
Abb.7.40
Die LC-Anzeige zeigt die Phasenlage am linken An-
schluss der Prüf-/Netzsteckdose an, d.h. an welchem
Anschluss das Phasenpotential anliegt. Die Anord-
nung der L-und N-Anschlüsse können entgegenge-
setzt sein (abhängig vom Anschluss des Netzkabels
des UNITEST MACHINEmaster ).
Nach ca. 1 s wird folgendes angezeigt:
ok wird angezeigt,
wenn der Grenz-
wert eingehalten
wird
ok
Messwert
Differenz-/
Schutzleiterstrom
Abb.7.41
SCHRITT 5
• Die Taste START/STOP nochmals drücken, um die
Messung zu beenden. Der letzte Messwert wird an-
gezeigt.
•
Falls gewünscht, den angezeigten Wert durch Drü-
cken der Taste SPEICHERN am UNITEST MACHINE-
master speichern. Falls gewünscht, kann ein Mes-
sergebnis auch bei laufender Messung gespeichert
werden (siehe Abschnitt 9.2 "Speichern der Messer-
gebnisse").
38
mA
mA
SCHRITT 8
• Die Taste START/STOP drücken, um die Messung mit
getauschter Phasenlage zu wiederholen, dabei wer-
den die Anschlüsse automatisch umgepolt. Die An-
zeige der Phasenlage und der Messwerte erfolgt wie
in Abb. 7.40 und Abb. 7.41 dargestellt.
SCHRITT 9
• Die Taste START/STOP nochmals drücken, um die
Messung zu beenden. Der zuletzt gemessene Wert
wird angezeigt.
• Falls gewünscht, den angezeigten Wert während oder
nach der Messung durch Drücken der Taste SPEI-
CHERN am UNITEST MACHINEmaster speichern
(siehe Abschnitt 9.2 "Speichern der Messergebnisse")
