11 Numerisches Tastenfeld (0...9, CE)
• zur Eingabe von Prüfcodes, Kunden- und Prü-
flingsnummern.
• Die Taste CE dient zur Korrektur von Zahleneinga-
ben.
• Die Tasten 8/↑ und 2/↓ dienen zum Auswählen von
Werten in der Funktion Schleifenimpedanz (Zs) und
zum Abrufen von gespeicherten Werten.
12 Die Taste ABBRECHEN dient zum Verlassen einer der
folgenden Funktionen: Speichern, Abrufen, Übertra-
gen, Löschen und Aufzeichnung (Daten-Logger).
13 Die Lampe AKTIV zeigt an, dass eine Messung an der
Prüf-/Netzsteckdose durchgeführt wird.
14 Prüf-/Netzsteckdose
15 Schalter AUS/EIN. Dieser Schalter wird automatisch
ausgeschaltet, wenn der Messgeräte-Deckel ge-
schlossen wird.
16 Die Taste ABRUFEN dient zum Abrufen von gespei-
cherten Messwerten.
17 Die Taste LÖSCHEN dient zum teilweisen oder voll-
ständigen Löschen von abgespeicherten Messwer-
ten.
18 Die Lampe Netz zeigt an, dass an der Prüf-/Netzstek-
ckdose Netzspannung (230 V/max. 16 A/50 Hz) an-
liegt.
19 Die Taste ANZEIGE kann:
• in der Funktion I ∆ /I PE zwischen der Anzeige von
Differenzstrom und Schutzleiterstrom umschalten
• das eingegebene Datum überprüfen
• beim Abrufen von gespeicherten Werten zwischen
Speicherplatz/Funktionscode und Messwerten um-
schalten
• in der Funktion Aufzeichnung (Daten-Logger) kann
zwischen den angezeigten Werten umgeschaltet
werden.
20 Die Taste AUFZEICHNUNG aktiviert die Funktion AUF-
ZEICHNUNG (Daten-Logger).
21 Power-Off-Stift, betätigt bei Schließen des Geräte-
deckels den Schalter AUS/EIN (15).
MACHINEmaster 9050

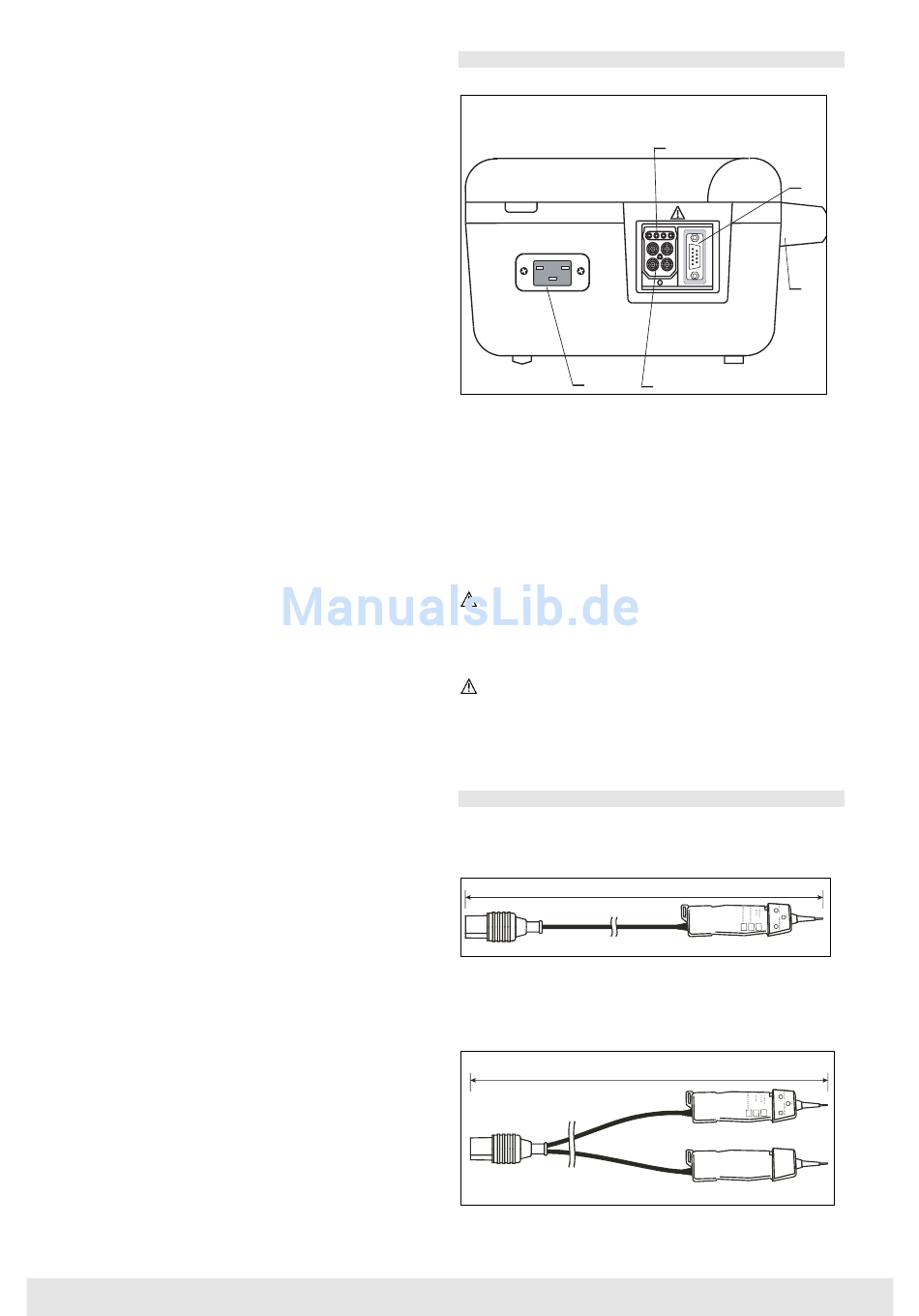

4.2 Messanschlüsse
230 V/16 A, 50 Hz
5
Abb.42.2. Anschlüsse
Erklärung der einzelnen Geräteanschlüsse:
1 COMMANDER 1 und 2 (Steuerleitungen)
2 Anschluss für serielle Schnittstelle RS 232 (9-polig)
3 Messgerätegriff
4 COMMANDER 1 und 2 (Messanschlüsse)
5 Netzanschluß 230 V/16 A, 50 Hz
Es dürfen nur die mitgelieferten Originalmessleitun-
gen und geeignetes Sicherheitsmesszubehör ver-
wendet werden !
Die maximal zulässige Spannung zwischen den Mes-
sanschlüssen beträgt 600V AC/DC! Die maximal zu-
lässige Spannung der Messanschlüsse gegen Erde
beträgt 600V AC/DC !
4.3 Mitgeliefertes Zubehör
• COMMANDER 1 für Messungen nach
DIN VDE 0701/0702
3 m
Abb 2 3 COMMANDER 1
Abb. 42.3 COMMANDER 1
• COMMANDER 2 für Messungen nach
DIN VDE 0113 und DIN VDE 0701/0702
Abb 42.4 COMMANDER 2
1
2
3
4
5 m
9
