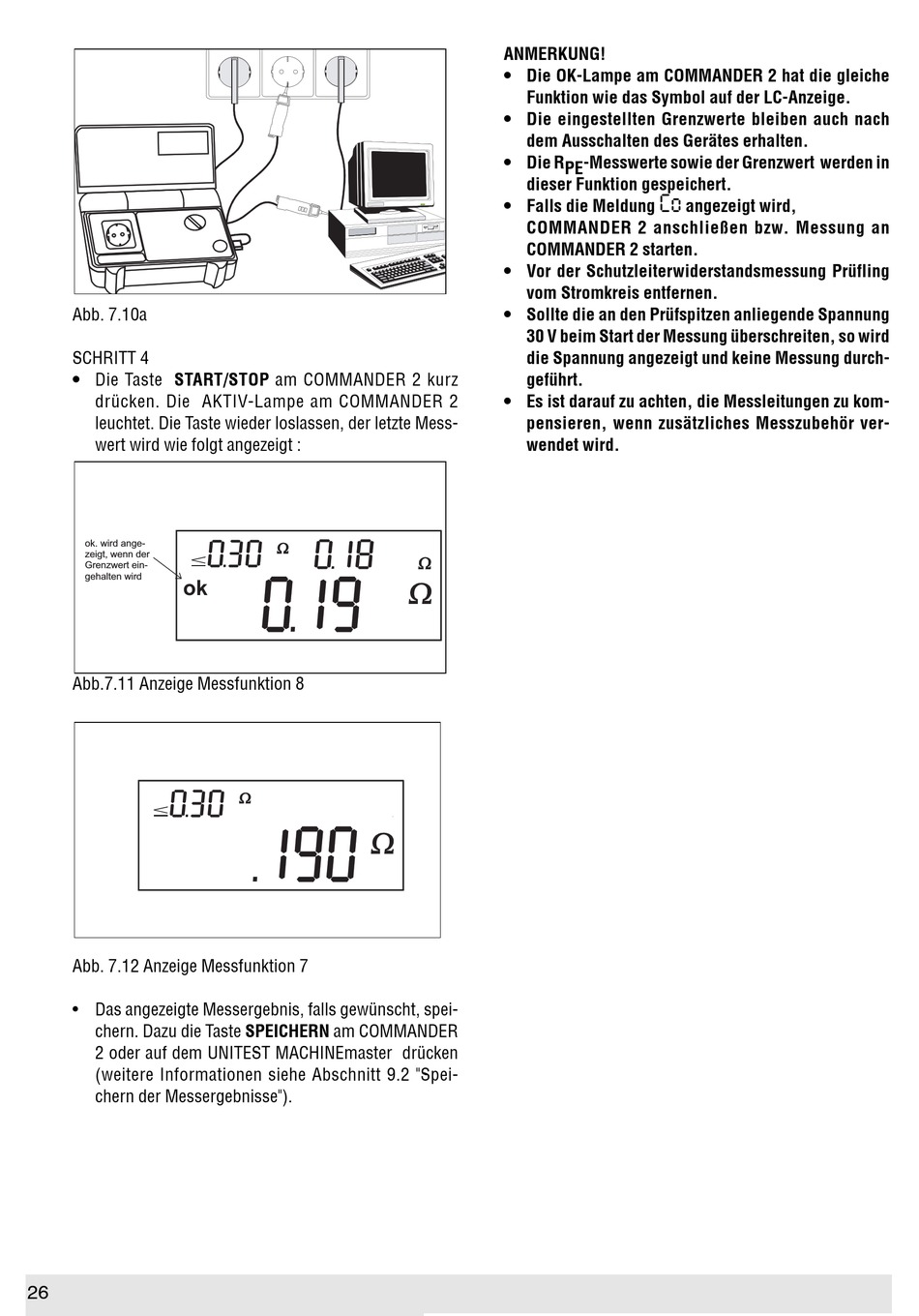

Abb. 7.10a
SCHRITT 4
• Die Taste START/STOP am COMMANDER 2 kurz
drücken. Die AKTIV-Lampe am COMMANDER 2
leuchtet. Die Taste wieder loslassen, der letzte Mess-
wert wird wie folgt angezeigt :
ok. wird ange-
zeigt, wenn der
Grenzwert ein-
gehalten wird
ok
Abb.7.11 Anzeige Messfunktion 8
Abb. 7.12 Anzeige Messfunktion 7
• Das angezeigte Messergebnis, falls gewünscht, spei-
chern. Dazu die Taste SPEICHERN am COMMANDER
2 oder auf dem UNITEST MACHINEmaster drücken
(weitere Informationen siehe Abschnitt 9.2 "Spei-
chern der Messergebnisse").
26
ANMERKUNG!
• Die OK-Lampe am COMMANDER 2 hat die gleiche
Funktion wie das Symbol auf der LC-Anzeige.
• Die eingestellten Grenzwerte bleiben auch nach
dem Ausschalten des Gerätes erhalten.
• Die R PE -Messwerte sowie der Grenzwert werden in
dieser Funktion gespeichert.
• Falls die Meldung
Co
COMMANDER 2 anschließen bzw. Messung an
COMMANDER 2 starten.
• Vor der Schutzleiterwiderstandsmessung Prüfling
vom Stromkreis entfernen.
• Sollte die an den Prüfspitzen anliegende Spannung
30 V beim Start der Messung überschreiten, so wird
die Spannung angezeigt und keine Messung durch-
geführt.
• Es ist darauf zu achten, die Messleitungen zu kom-
pensieren, wenn zusätzliches Messzubehör ver-
wendet wird.
angezeigt wird,
