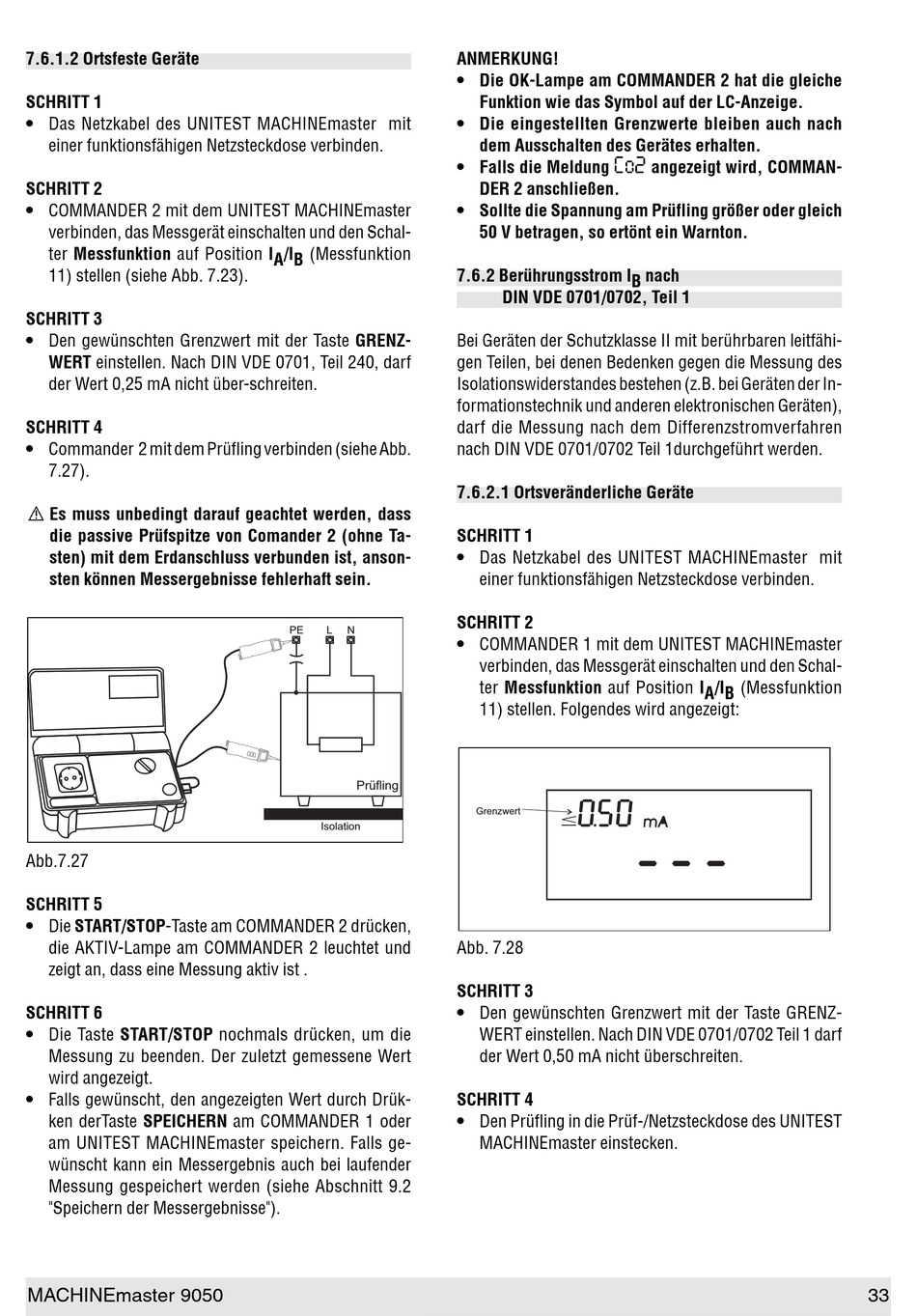

7.6.1.2 Ortsfeste Geräte
SCHRITT 1
• Das Netzkabel des UNITEST MACHINEmaster mit
einer funktionsfähigen Netzsteckdose verbinden.
SCHRITT 2
• COMMANDER 2 mit dem UNITEST MACHINEmaster
verbinden, das Messgerät einschalten und den Schal-
ter Messfunktion auf Position I A /I B (Messfunktion
11) stellen (siehe Abb. 7.23).
SCHRITT 3
• Den gewünschten Grenzwert mit der Taste GRENZ-
WERT einstellen. Nach DIN VDE 0701, Teil 240, darf
der Wert 0,25 mA nicht über-schreiten.
SCHRITT 4
• Commander 2 mit dem Prüfling verbinden (siehe Abb.
7.27).
Es muss unbedingt darauf geachtet werden, dass
die passive Prüfspitze von Comander 2 (ohne Ta-
sten) mit dem Erdanschluss verbunden ist, anson-
sten können Messergebnisse fehlerhaft sein.
Abb.7.27
SCHRITT 5
• Die START/STOP-Taste am COMMANDER 2 drücken,
die AKTIV-Lampe am COMMANDER 2 leuchtet und
zeigt an, dass eine Messung aktiv ist .
SCHRITT 6
• Die Taste START/STOP nochmals drücken, um die
Messung zu beenden. Der zuletzt gemessene Wert
wird angezeigt.
• Falls gewünscht, den angezeigten Wert durch Drük-
ken derTaste SPEICHERN am COMMANDER 1 oder
am UNITEST MACHINEmaster speichern. Falls ge-
wünscht kann ein Messergebnis auch bei laufender
Messung gespeichert werden (siehe Abschnitt 9.2
"Speichern der Messergebnisse").
MACHINEmaster 9050
ANMERKUNG!
• Die OK-Lampe am COMMANDER 2 hat die gleiche
• Die eingestellten Grenzwerte bleiben auch nach
• Falls die Meldung
• Sollte die Spannung am Prüfling größer oder gleich
7.6.2 Berührungsstrom I B nach
Bei Geräten der Schutzklasse II mit berührbaren leitfähi-
gen Teilen, bei denen Bedenken gegen die Messung des
Isolationswiderstandes bestehen (z.B. bei Geräten der In-
formationstechnik und anderen elektronischen Geräten),
darf die Messung nach dem Differenzstromverfahren
nach DIN VDE 0701/0702 Teil 1durchgeführt werden.
7.6.2.1 Ortsveränderliche Geräte
SCHRITT 1
• Das Netzkabel des UNITEST MACHINEmaster mit
SCHRITT 2
PE
L
N
• COMMANDER 1 mit dem UNITEST MACHINEmaster
Prüfling
Isolation
Abb. 7.28
SCHRITT 3
• Den gewünschten Grenzwert mit der Taste GRENZ-
SCHRITT 4
• Den Prüfling in die Prüf-/Netzsteckdose des UNITEST
Funktion wie das Symbol auf der LC-Anzeige.
dem Ausschalten des Gerätes erhalten.
Co2
DER 2 anschließen.
50 V betragen, so ertönt ein Warnton.
DIN VDE 0701/0702, Teil 1
einer funktionsfähigen Netzsteckdose verbinden.
verbinden, das Messgerät einschalten und den Schal-
ter Messfunktion auf Position I A /I B (Messfunktion
11) stellen. Folgendes wird angezeigt:
Grenzwert
WERT einstellen. Nach DIN VDE 0701/0702 Teil 1 darf
der Wert 0,50 mA nicht überschreiten.
MACHINEmaster einstecken.
angezeigt wird, COMMAN-
