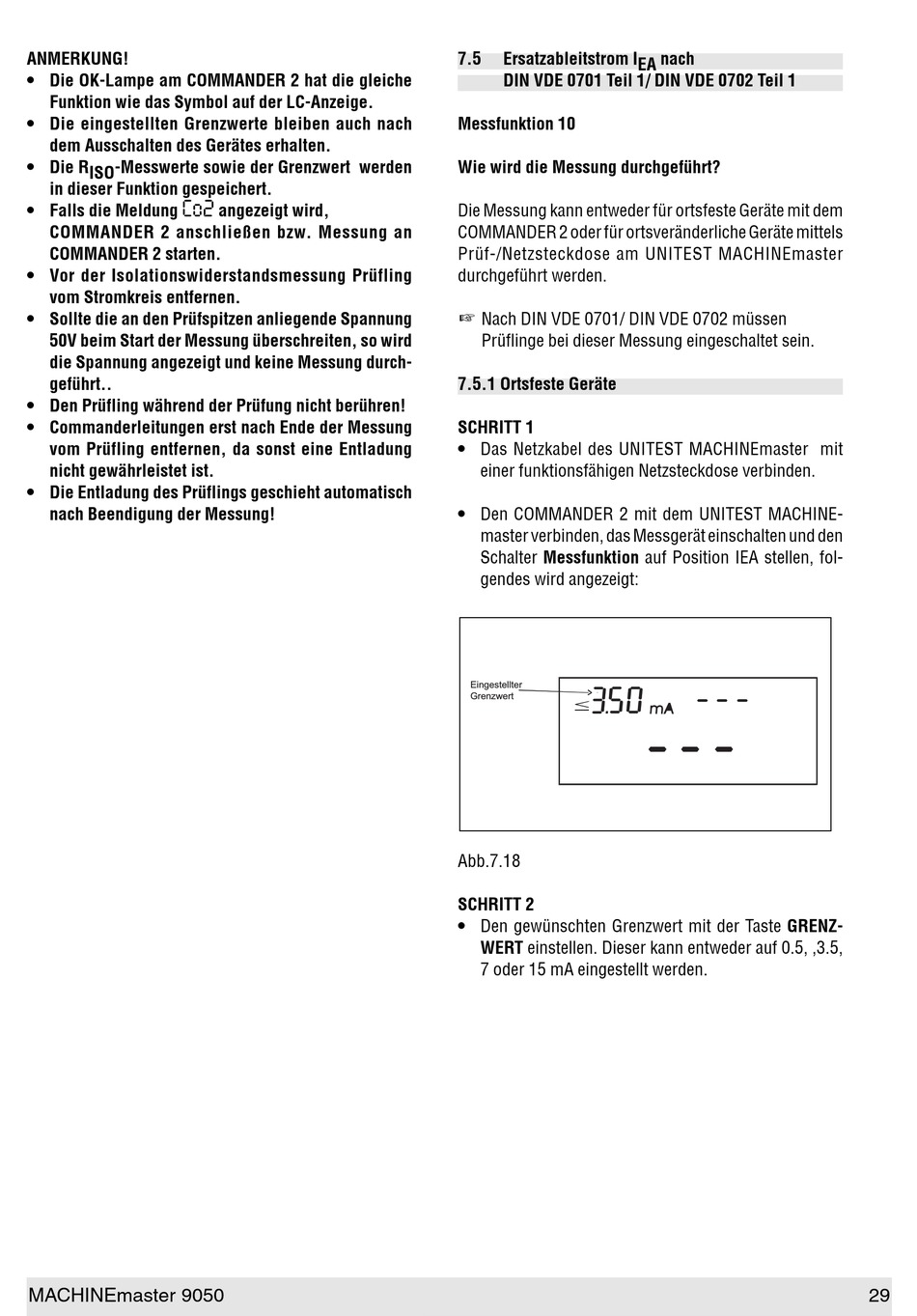

ANMERKUNG!
• Die OK-Lampe am COMMANDER 2 hat die gleiche
Funktion wie das Symbol auf der LC-Anzeige.
• Die eingestellten Grenzwerte bleiben auch nach
dem Ausschalten des Gerätes erhalten.
• Die R ISO -Messwerte sowie der Grenzwert werden
in dieser Funktion gespeichert.
• Falls die Meldung
Co2
COMMANDER 2 anschließen bzw. Messung an
COMMANDER 2 starten.
• Vor der Isolationswiderstandsmessung Prüfling
vom Stromkreis entfernen.
• Sollte die an den Prüfspitzen anliegende Spannung
50V beim Start der Messung überschreiten, so wird
die Spannung angezeigt und keine Messung durch-
geführt..
• Den Prüfling während der Prüfung nicht berühren!
• Commanderleitungen erst nach Ende der Messung
vom Prüfling entfernen, da sonst eine Entladung
nicht gewährleistet ist.
• Die Entladung des Prüflings geschieht automatisch
nach Beendigung der Messung!
MACHINEmaster 9050
angezeigt wird,
7.5
Ersatzableitstrom I EA nach
DIN VDE 0701 Teil 1/ DIN VDE 0702 Teil 1
Messfunktion 10
Wie wird die Messung durchgeführt?
Die Messung kann entweder für ortsfeste Geräte mit dem
COMMANDER 2 oder für ortsveränderliche Geräte mittels
Prüf-/Netzsteckdose am UNITEST MACHINEmaster
durchgeführt werden.
Nach DIN VDE 0701/ DIN VDE 0702 müssen
Prüflinge bei dieser Messung eingeschaltet sein.
7.5.1 Ortsfeste Geräte
SCHRITT 1
• Das Netzkabel des UNITEST MACHINEmaster mit
einer funktionsfähigen Netzsteckdose verbinden.
• Den COMMANDER 2 mit dem UNITEST MACHINE-
master verbinden, das Messgerät einschalten und den
Schalter Messfunktion auf Position IEA stellen, fol-
gendes wird angezeigt:
Eingestellter
Grenzwert
Abb.7.18
SCHRITT 2
• Den gewünschten Grenzwert mit der Taste GRENZ-
WERT einstellen. Dieser kann entweder auf 0.5, ,3.5,
7 oder 15 mA eingestellt werden.
29
