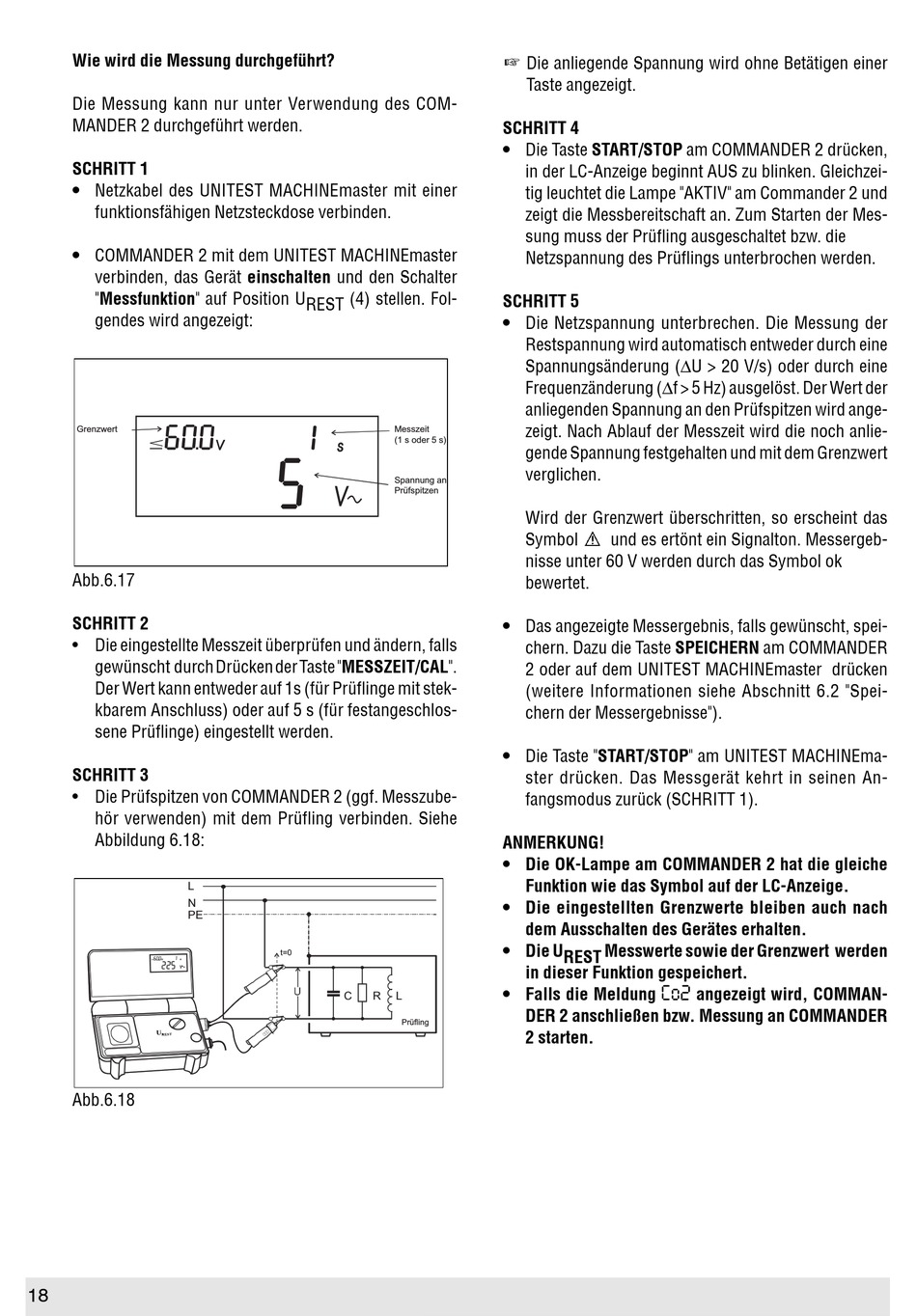

Wie wird die Messung durchgeführt?
Die Messung kann nur unter Verwendung des COM-
MANDER 2 durchgeführt werden.
SCHRITT 1
• Netzkabel des UNITEST MACHINEmaster mit einer
funktionsfähigen Netzsteckdose verbinden.
• COMMANDER 2 mit dem UNITEST MACHINEmaster
verbinden, das Gerät einschalten und den Schalter
"Messfunktion" auf Position U REST (4) stellen. Fol-
gendes wird angezeigt:
Grenzwert
Abb.6.17
SCHRITT 2
• Die eingestellte Messzeit überprüfen und ändern, falls
gewünscht durch Drücken der Taste "MESSZEIT/CAL".
Der Wert kann entweder auf 1s (für Prüflinge mit stek-
kbarem Anschluss) oder auf 5 s (für festangeschlos-
sene Prüflinge) eingestellt werden.
SCHRITT 3
• Die Prüfspitzen von COMMANDER 2 (ggf. Messzube-
hör verwenden) mit dem Prüfling verbinden. Siehe
Abbildung 6.18:
L
N
PE
Abb.6.18
18
Messzeit
(1 s oder 5 s)
Spannung an
Prüfspitzen
t=0
C
R
L
Prüfling
Die anliegende Spannung wird ohne Betätigen einer
Taste angezeigt.
SCHRITT 4
• Die Taste START/STOP am COMMANDER 2 drücken,
in der LC-Anzeige beginnt AUS zu blinken. Gleichzei-
tig leuchtet die Lampe "AKTIV" am Commander 2 und
zeigt die Messbereitschaft an. Zum Starten der Mes-
sung muss der Prüfling ausgeschaltet bzw. die
Netzspannung des Prüflings unterbrochen werden.
SCHRITT 5
• Die Netzspannung unterbrechen. Die Messung der
Restspannung wird automatisch entweder durch eine
Spannungsänderung (∆U > 20 V/s) oder durch eine
Frequenzänderung (∆f > 5 Hz) ausgelöst. Der Wert der
anliegenden Spannung an den Prüfspitzen wird ange-
zeigt. Nach Ablauf der Messzeit wird die noch anlie-
gende Spannung festgehalten und mit dem Grenzwert
verglichen.
Wird der Grenzwert überschritten, so erscheint das
Symbol
und es ertönt ein Signalton. Messergeb-
nisse unter 60 V werden durch das Symbol ok
bewertet.
• Das angezeigte Messergebnis, falls gewünscht, spei-
chern. Dazu die Taste SPEICHERN am COMMANDER
2 oder auf dem UNITEST MACHINEmaster drücken
(weitere Informationen siehe Abschnitt 6.2 "Spei-
chern der Messergebnisse").
• Die Taste "START/STOP" am UNITEST MACHINEma-
ster drücken. Das Messgerät kehrt in seinen An-
fangsmodus zurück (SCHRITT 1).
ANMERKUNG!
• Die OK-Lampe am COMMANDER 2 hat die gleiche
Funktion wie das Symbol auf der LC-Anzeige.
• Die eingestellten Grenzwerte bleiben auch nach
dem Ausschalten des Gerätes erhalten.
• Die U REST Messwerte sowie der Grenzwert werden
in dieser Funktion gespeichert.
• Falls die Meldung
Co2
DER 2 anschließen bzw. Messung an COMMANDER
2 starten.
angezeigt wird, COMMAN-
