7.2 Schutzleiterwiderstand nach DIN VDE 0701,
Teil 1/DIN VDE 0702 Teil 1 mit ± 200 mA oder 10 A
Messfunktion 8 und 7
Bei Geräten der Schutzklasse I ist der niederohmige
Durchgang des Schutzleiters zwischen dem Schutzkont-
akt des Netzsteckers und berührbaren Metallteilen, die
mit dem Schutzleiter verbunden sein müssen, nach DIN
VDE 0701/DIN VDE 0702 zu überprüfen.
7.2.1 Kompensierung der Messleitungen
(falls gewünscht)
Der Widerstand der mitgelieferten COMMANDER ohne
zusätzliche Krokodilklemmen, Prüfspitzen oder weiterem
Messzubehör wurde bereits werksseitig kompensiert.
Daher ist es nicht notwendig, nochmalig zu kompensie-
ren. Sollte zusätzliches Messzubehör verwendet werden,
so ist die Kompensierung wie folgt durchzuführen:
SCHRITT 1
• Netzkabel des UNITEST MACHINEmaster mit einer
funktionsfähigen Netzsteckdose verbinden.
• Den benötigten COMMANDER mit dem UNITEST MA-
CHINEmaster verbinden, das Gerät einschalten und
den Schalter Messfunktion auf Position R PE ±200 mA
oder R PE 10 A stellen.
SCHRITT 2
• Die Taste "MESSZEIT/CAL" drücken, folgendes wird
angezeigt:

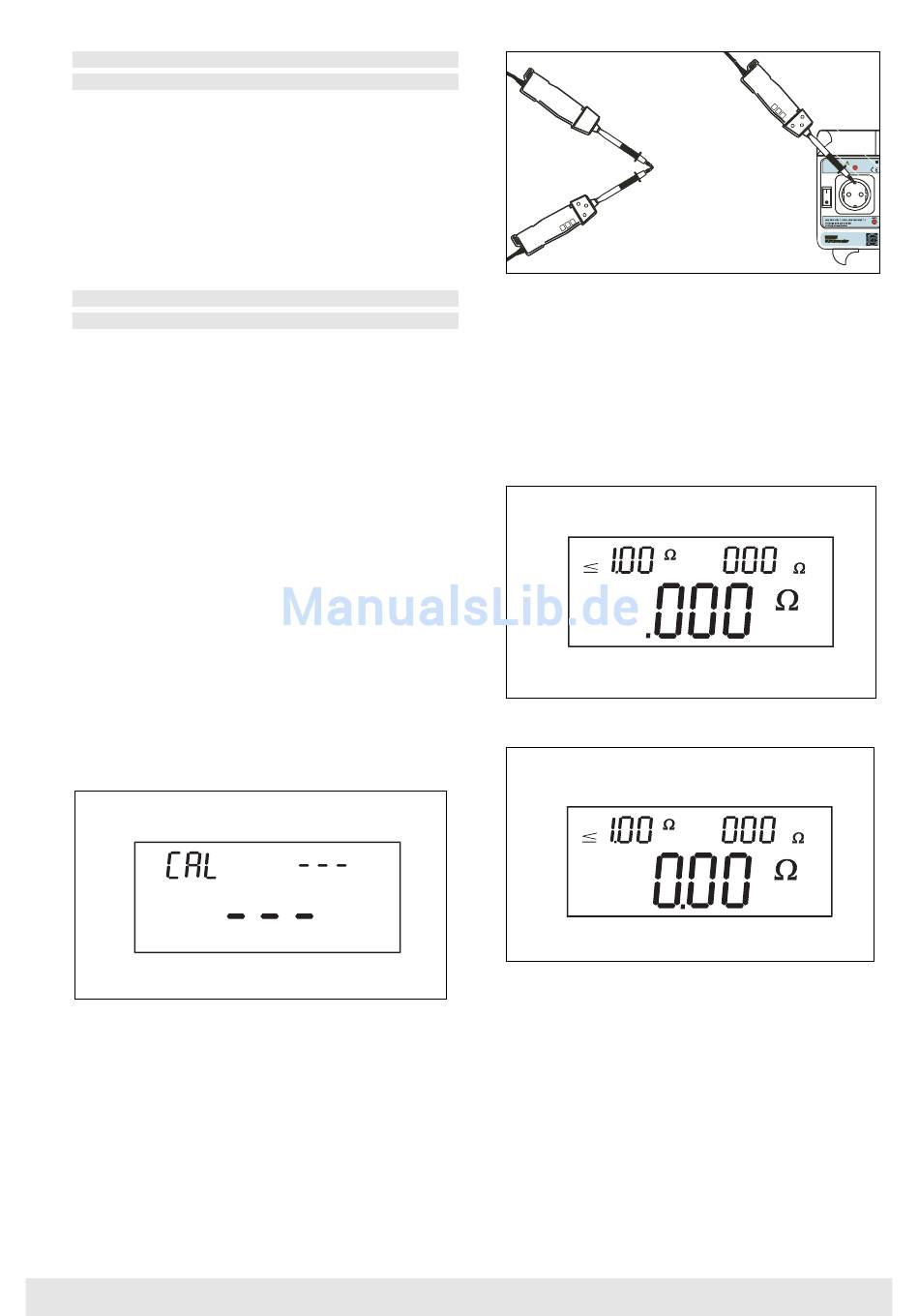

Abb.7.1
• Das zusätzliche Messzubehör (Prüfspitze, Krokodil-
klemme oder Messleitungen) mit dem COMMANDER
verbinden und die Prüfspitzen wie in Abbildung 7.2
kurzschließen.
22
COMMANDER 2
A K
T I
O K
V
S P
E I
S T
S T
C H
A B
A R
B R
O
E R
S P
P
T
E I
E C
N
C H
H E
E R
N
N
Abb 7.2
SCHRITT 3
• Die Taste START/STOP des COMMANDERs kurz drük-
ken. Die AKTIV-Lampe des COMMANDER 2 leuchtet
und zeigt an, dass die Messung läuft. Der Widerstand
des Messzubehörs wird angezeigt.
• Das folgende Ergebnis wird angezeigt (Abb. 7.3):
ok
Abb.7.3 Kompensierung in Messfunktion 8
ok
Abb.7.4 Kompensierung in Messfunktion 7
Der Widerstand des Messzubehörs wurde kompensiert
und das Gerät ist einsatzbereit. Bei allen folgenden Mes-
sungen wird vom gemessenen Wert der so kompensier-
te Wert abgezogen.
