Die Spannungsprüfung wird mit dem Modell UNITEST
0113-Hochspannungsprüfer mit der Best.Nr. 9030
durchgeführt.
Die Prüfungen im einzelnen:
• Durchgehende Verbindung des Schutzleitersystems
Schutzleiterprüfung mit einem Prüfstrom von 10 A/50 Hz
mit Anzeige des Spannungsfalls (siehe Abschnitt 6.1)
oder Schleifenimpedanzmessung (siehe Abschnitt 6.2)
Grenzwerte:
3,3 V bei 1,0 mm
2
2,6 V bei 1,5 mm
2
1,9 V bei 2,5 mm
2
1,4 V bei 4,0 mm
2
1,0 V bei ≥ 6 mm
2
• Isolationswiderstand mit 500 V Prüfspannung und
einem Grenzwert von 1 MΩ (siehe Abschnitt 6.3)
• Spannungsprüfung mit 1000 V oder 1500 V AC
(500 VA) für mindestens 1 s
• Schutz gegen Restspannung, 1 s bzw. 5 s nach
Abschalten muss die Spannung auf einen Wert unter
60 V gesunken sein (siehe Abschnitt 6.4).
Messungen in gefährlicher Nähe elektrischer Anlagen
sind nur nach Anweisung einer verantwortlichen
Elektrofachkraft und nicht alleine durchzuführen.
Die Messleitungen und Prüfspitzen dürfen nur an den
dafür vorgesehenen Griffflächen gehalten werden.
Das Berühren der Prüfspitzen ist unter allen Umstän-
den zu vermeiden.
MACHINEmaster 9050
6.1 Schutzleiterspannungsfall U PE 10 A nach
DIN VDE 0113/EN 60204
Messfunktion 6
Um die durchgehende Verbindung des Schutzleiter-Sy-
stems zu prüfen, ist die Messung mit einem Prüfstrom
von mindestens 10 A gemäß DIN VDE 0113 / EN 60204
durchzuführen.
Grenzwerte siehe Tabelle 1:
UPE max.PE-Leiterquerschnitt
3,3 V
1,0 mm
2
2,6 V
1,5 mm
2
1,9 V
2,5 mm
2
1,4 V
4,0 mm
2
≥ 6,0 mm
1,0 V
2
Tabelle 1
Vor jeder Messung des Schutzleiterspannungsfalls
muss sichergestellt werden, dass der Prüfling vom
Netz getrennt wurde und spannungsfrei ist. Bei
Nichtbeachtung können schwerwiegende Verlet-
zungen des Anwenders bzw. Beschädigung des Ge-
rätes die Folge sein.
Die Messergebnisse können durch parallel geschal-
tete Impedanzen von zusätzlichen Betriebsstromkrei-
sen und durch Ausgleichsströme verfälscht werden.
Wie wird die Messung durchgeführt?
Die Messung kann nur unter Verwendung des COM-
MANDER 2 durchgeführt werden.
SCHRITT 1
• Das Netzkabel des UNITEST MACHINEmaster an eine
funktionsfähige Netzsteckdose anschließen.
• COMMANDER 2 mit UNITEST MACHINEmaster ver-
binden, das Messgerät einschalten und den Schalter
"Messfunktion" auf die Position U PE 10 A (6) stellen.

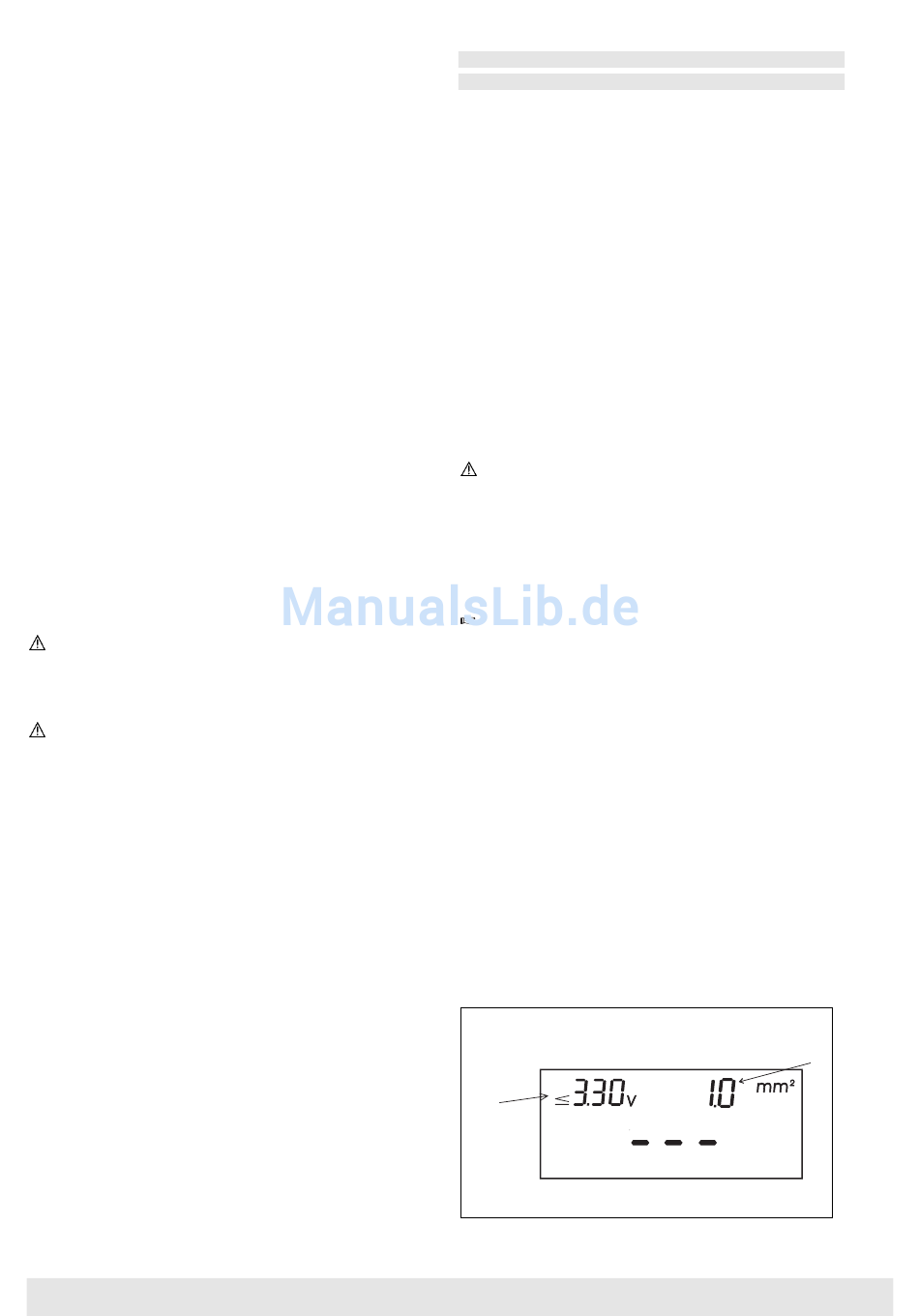

Folgendes wird angezeigt:
Grenzwert
Abb.6.1
PE-Querschnitt
11
