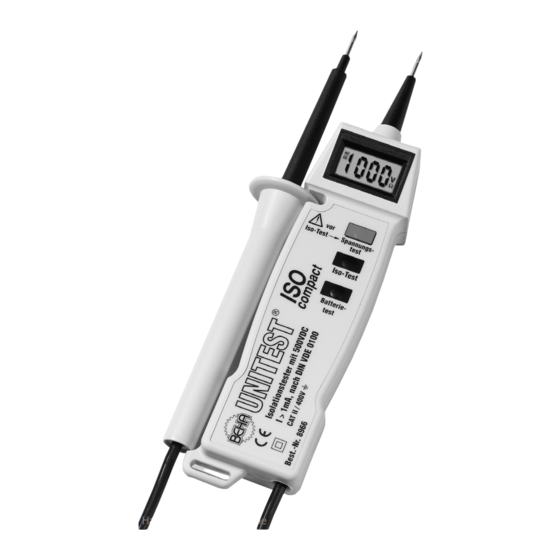

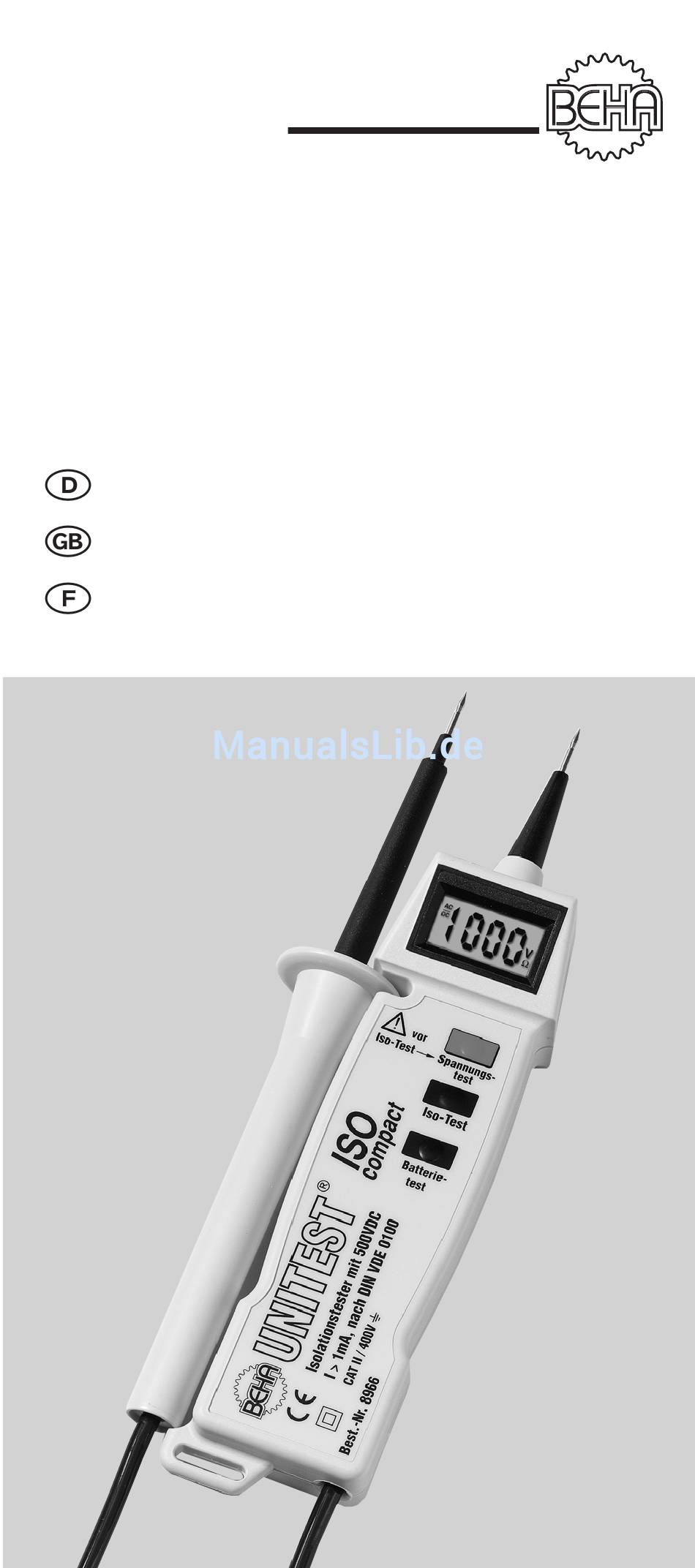

- Seite 1 ® ® UNITEST ISO-compact Digitaler Isolationstester mit Spannungsprüfer Bedienungsanleitung Best.-Nr.8966 D Instruction Manual Cat. No. 8966 E Mode d’emploi Réf. 8966/F...
-
Seite 2: Inhaltsverzeichnis
Inhalt: Seite 1.0 Allgemeines/Einleitung 2.0 Sicherheitsmaßnahmen 3.0 Bedienelemente und Anschlüsse 4.0 Durchführen von Messungen 4.1 Spannungsmessungen 4.2 Phasentest 4.3 Messung des Isolationswiderstandes 4.4 Auswertung der Meßergebnisse 4.5 Batterietest 5.0 Wartung/Batteriewechsel 6.0 Technische Daten Auf dem Gerät oder in der Bedienungsanleitung vermerkte Hinweise: Warnung vor einer Gefahrenstelle. - Seite 3 Der UNITEST ISO-Compact ist ein sehr kompaktes, handliches Meßgerät zur Prüfung des Isolationswiderstandes nach DIN VDE 0413, Teil 1. Zusätzlich verfügt der ISO-Compact über einen Spannungsmeßbereich für Gleich- und Wechselspannungen bis 700 V, sowie einen Phasentest. Das Meßgerät wurde gemäß den geltenden Sicherheitsbestim- mungen entwickelt, gebaut und getestet und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.
-
Seite 4: Sicherheitsmaßnahnem
2.0 Sicherheitsmaßnahnem Bei sämtlichen Arbeiten müssen die jeweils gültigen Un- fallverhütungsvorschriften der gewerblichen Berufsgenos- senschaften für elektrische Anlagen und Bertriebsmittel beachtet werden. Um einen elektrischen Schlag zu vermeiden, sind unbedingt die geltenden Sicherheits- und VDE-Bestimmungen bezüglich zu hoher Berührungsspannung zu beachten, wenn mit Span- nungen größer 120 V (60 V) DC oder 50 V (25 V)eff AC gearbeitet wird. -
Seite 5: Bedienelemente Und Anschlüsse
Bestimmungsgemäße Verwendung Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Hierzu sind besonders die Sicherheits-hinweise, die Technischen Daten mit den Umgebungsbedingungen und die Verwendung in trockener Umgebung zu beachten. Die Betriebssicherheit ist bei Modifizierung oder Umbau nicht mehr gewährleistet. -
Seite 6: Spannungsmessungen
In der Nähe unter Spannung stehender Teile müssen beachtet werden. 4.1 Spannungsmessungen Der ISO-Compact ist in der Lage Gleich- und Wechselspannungen sowie einen Phasentest durchzuführen. Bei Gleich- oder Wechsel- spannungen von ca. 20 V schaltet sich das Gerät automatisch ein, und zeigt den Wert auf der Anzeige an. -
Seite 7: Messung Des Isolationswiderstandes
Entladung erreicht werden kann. Prüfen Sie nach dem Entlade- vorgang nochmals allpolig auf Spannungsfreiheit. 4.4 Auswertung der Meßergebnisse Der UNITEST ISO-Compact prüft den Isolationswiderstand mit 500 V Gleichspannung. In der DIN VDE ist der Mindestisolations- widerstand bei Anlagen mit einer Nennspannung bis 500 V mit... -
Seite 8: Batterietest
Die Tabelle zeigt einige Meßwerte, unter Berücksichtigung der Gerätetoleranz, die mindestens erreicht werden müssen, wenn ein bestimmter Grenzwert gefordert ist. geforderter mindestens Isolationswiderstand abgelesener Meßwert 250 kV 0,32 MV 500 kV 0,58 MV 1000 kV 1,11 MV 2000 kV 2,16 MV 4.5 Batterietest Mit der Taste „Batterietest“... - Seite 9 Wenn in der Anzeige das Symbol „Batterie“ erscheint, muß die Batterie ausgetauscht werden. ' Trennen Sie den ISO-Compact von allen Meßkreisen. ' Warten Sie bis das Gerät sich abgeschaltet hat ' Öffnen Sie das Batteriefach durch Anheben mit einem Schrau- bendreher o.ä.
-
Seite 10: Technische Daten
235 x 75 x 40 mm (L x B x H) Gewicht: ca. 230 g 12 Monate Garantie UNITEST Geräte unterliegen ständigen Qualitätskontrollen. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 12 Monaten (nur gültig mit Rechnung). - Seite 11 ® ® UNITEST ISO-compact Digital Insulation Tester with Voltgage Tester Instruction Manual Cat. No. 8966 E Contents: Page 1.0 Introduction 2.0 Transport and Storage/Safety Measures 3.0 Control Elements and Connections 4.0 Measurements 4.1 Voltage Measurements 4.2 Phase Test 4.3 Measurement of Insulation Resistance 4.4 Evaluating the Measurement Results...
-
Seite 12: Introduction
Glottertal/Schwarzwald wich also houses our developement centre. The BEHA Group is a leading organisation for Test Measure- ment Instruments. The UNITEST ISO-Compact is a very compact and handy mea- surement instrument for testing the insulation resistance in accor- dance with DIN VDE 0413, Part 1. -
Seite 13: Transport And Storage/Safety Measures
Instruments must be stored in dry and closed areas. In the case of an instrument being transported in extreme temperatures, a recovery time of minimum 2 hours is required prior to instrument operation. 2.0 Safety Measures Please pay attention to following references. The respective accident prevention regulations established by the professional associations for electrical systems and equipment must be strictly met at all times. -
Seite 14: Control Elements And Connections
The Scope of Supply comprises: 1. UNITEST ISO-Compact; 2. Battery (installed) 3. Instruction manual Please refer to our main UNITEST catalogue for further accessories such as test leads, test probes, clamps etc. 3.0 Control Elements and Connections 1. Handle test probe 2. -
Seite 15: Voltage Measurements
4.1 Voltage Measurement The ISO-Compact may carry out DC and AC voltage measurements as well as phase tests. The instrument switches on automatically as from 20 V approx. DC or AC voltages and displays the value on the LCD. -
Seite 16: Measurement Of Insulation Resistance
4.4 Evaluating the Measurement Results The UNITEST ISO-Compact tests the insulation resistance at 500 V DC voltage. For a test voltage of 500 V, VDE specifies a minimum insulation resistance of 500 kV. -
Seite 17: Battery Test
requested reading minimum insulation resistance insulation 250 kV 0.32 MV 500 kV 0.58 MV 1000 kV 1.11 MV 2000 kV 2.16 MV 4.5 Battery Test The battery is charged with a nominal current by using the button “Batt Test“ (6). The actual battery voltage is indicated in the dis- play. -
Seite 18: Technical Data
If the symbol “battery“ appears in the display, replace the discharged battery. ' Disconnect the ISO-Compact from all measurement circuits. ' Wait until instrument switches off automatically. ' Open the battery case by lifting it with a screw driver or similar. -
Seite 19: Month Warranty
235 x 75 x 40 mm (L x W x H) Weight: approx. 230 g 12 month warranty UNITEST instruments are subject to strict quality control. However, should the instrument function improperly during normal use, you are protected by our 12 month warranty (valid only with invoice or receipt). - Seite 20 ® ® UNITEST ISO-Compact Testeur numérique d'iso- lement et de tension Mode d'emploi Réf. 8966/F Sommaire: Page 1.0 Introduction 2.0 Mesures de sécurité 3.0 Fonctions et branchements 4.0 Information générale pour la réalisation des mesures 4.1 Mesure de tension 4.2 Test de phase 4.3 Mesure de la résistance d'isolement...
-
Seite 21: Introduction
à respecter pour toutes les opérations. 1.0 Introduction L'appareil UNITEST ISO-Compact est un instrument de mesure de la résistance d'isolement selon DIN VDE 0413, Partie 1 compact et très maniable. -
Seite 22: Mesures De Sécurité
Afin d’éviter tout endommagement de l’appareil, il est recommandé de retirer les accumulateurs lorsque l’appareil reste inutilisé pendant une période prolongée. En cas d’une contamination de l’appareil causée par des fuites de piles, il faut renvoyer l’appareil à notre usine pour nettoyage et inspection. L’appareil doit être stocké... -
Seite 23: Fonctions Et Branchements
L’ouverture de l’appareil pour changement de fusible, par exemple, ne doit se faire que par des professionnels. Avant l’ouverture, éteindre l’appareil et le déconnecter de tout autre circuit de courant. Utilisation appropriée L’appareil n’est èst à utiliser que sous des conditions et pour des fins ayant été... -
Seite 24: Information Générale Pour La Réalisation Des Mesures
4.1 Mesure de tension L'appareil ISO-Compact permet de réaliser des mesures de tension DC et AC ainsi que le test de phase. L'appareil se met en fonction automatiquement à partir de tensions DC ou AC de 20 V environ et affiche la valeur sur le display. -
Seite 25: Test De Phase
' La pression répétée du bouton “Test d'Isolement“ (5) permet la sélection du calibre de mesure approprié. L'appareil ISO-Compact est équipé de deux calibres de mesure de résistance d'isolement: 0...20 MV et 0...200 MV. La sélection entre les deux calibres est rélisée par l'intermédiaire du bouton “Test d'Isolement“. -
Seite 26: Evaluation Des Résultats De Mesure
4.4 Evaluation des résultats de mesure L'appareil UNITEST ISO-Compact teste la résistance d'isolement à une tension de 500 V DC. Pour une tension de test de 500 V, VDE spécifie une résistance d'isolement minimum de 500 kV. - Seite 27 Si le symbole “pile“ apparaît sur le cadran, procéder au changement de la pile usagée. ' Couper l'appareil ISO-Compact de tout circuit de mesure. ' Attendre l'extinction automatique de l'appareil. ' Ouvrir le logement de pile en le soulevant par l'intermédiaire d'un tournevis ou similaire.
-
Seite 28: Données Techniques
Il faut respecter les prescriptions en vigueur concernant le retour, le recyclage et l’élimination de piles usagées. Si l’appareil reste inutilisé pendant une période prolongée, il est conseillé de retirer les piles. En cas d’une contamination de l’appareil causée par des fuites de piles, il faut retourner l’appareil à... - Seite 29 Test de rension selon VDE 0413, part 1: 500 V DC + 10 % - 0 % Test de courrant selon VDE 0413, part 1: > 1 mA for 500 kV Précision: 6 (5 % rdg + 5 digits) Tension à vide maxi: <...
-
Seite 30: Mois De Garantie
12 mois de garantie Chaqaue appareil de la gamme “UNITEST“ BEHA a été fabriqué en conformité aux standards ISO 9002-NFX 50-121 et a subi un contrôle individuel de qualité. Ces appareils sont couverts par une garantie de 1 an, pièces et main-d'oeuvre à... - Seite 32 ®...
