SCHRITT 5
• Die Taste START/STOP am COMMANDER 1 drücken,
die AKTIV-Lampen am UNITEST MACHINEmaster
und am COMMANDER 1 leuchten. Gleichzeitig leuch-
tet die Lampe Netz und zeigt an, dass Netzspannung
an der Prüf-/Netzsteckdose anliegt.
Folgendes wird angezeigt:

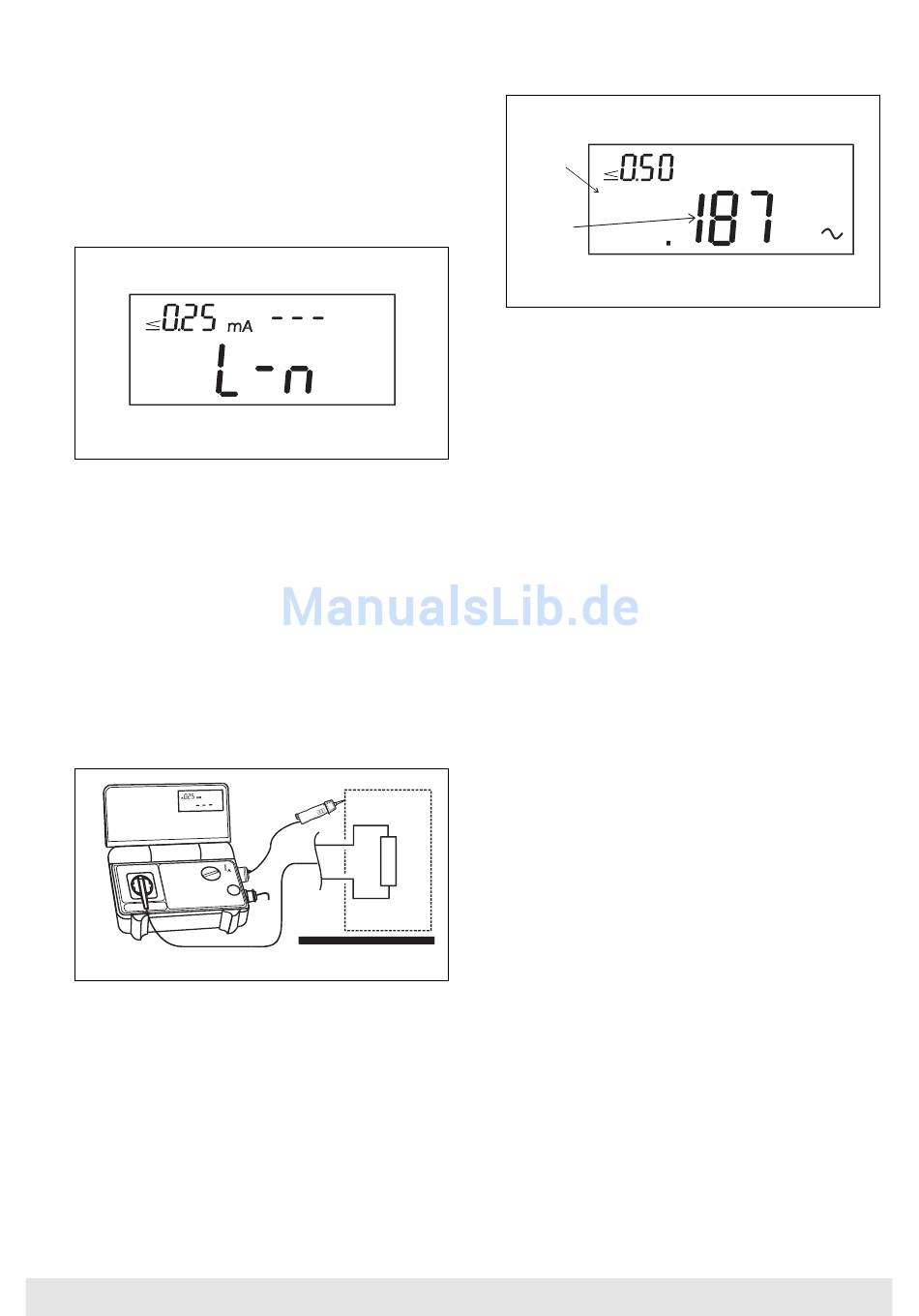

Abb. 7.29
• Die LC-Anzeige zeigt die Phasenlage am linken An-
schluss der Prüf-/Netzsteckdose an, d.h. an welchem
Anschluß das Phasenpotential anliegt. Die Anordnung
der L- und N-Anschlüsse können entgegengesetzt
sein (abhängig vom Anschluss des Netzkabels des
UNITEST MACHINEmaster ). Nach ca. 1 s wird der
Messwert angezeigt (Abb.7.31).
SCHRITT 6
• Mit COMMANDER 1 alle berührbaren, leitfähigen Teile
des Prüflings abtasten (Abb. 7.30).
Abb.7.30
34
N
L
Prüfling
Isolation
• Folgendes wird im Display des UNITEST MACHINE-
master angezeigt:
ok wird
angezeigt,
wenn der
Grenzwert
eingehalten
ok
Messwert
Ableitstrom/Be-
rührungsstrom
Abb.7.31
SCHRITT 7
• Die Taste START/STOP nochmals drücken, um die
Messung zu beenden. Der zuletzt gemessene Wert
wird angezeigt.
• Falls gewünscht, den angezeigten Wert durch Drük-
ken der Taste SPEICHERN am COMMANDER 1 oder
am UNITEST MACHINEmaster speichern. Falls ge-
wünscht, kann ein Messergebnis auch bei laufender
Messung gespeichert werden (siehe Abschnitt 9.2
"Speichern der Messergebnisse").
SCHRITT 8
• Die Taste START/STOP drücken, um die Messung mit
getauschter Phasenlage zu wiederholen, dabei wer-
den die Anschlüsse automatisch umgepolt. Die An-
zeige der Phasenlage und der Messwerte erfolgt wie
in Abb. 7.29 und Abb. 7.31 dargestellt.
SCHRITT 9
• Die Taste START/STOP nochmals drücken, um die
Messung zu beenden. Der zuletzt gemessene Wert
wird angezeigt.
• Falls gewünscht, den angezeigten Wert während oder
nach Ende der Messung durch Drücken der Taste
SPEICHERN am COMMANDER 1 oder am UNITEST
MACHINEmaster, speichern (siehe Abschnitt 9.2
"Speichern der Messergebnisse").
mA
mA
