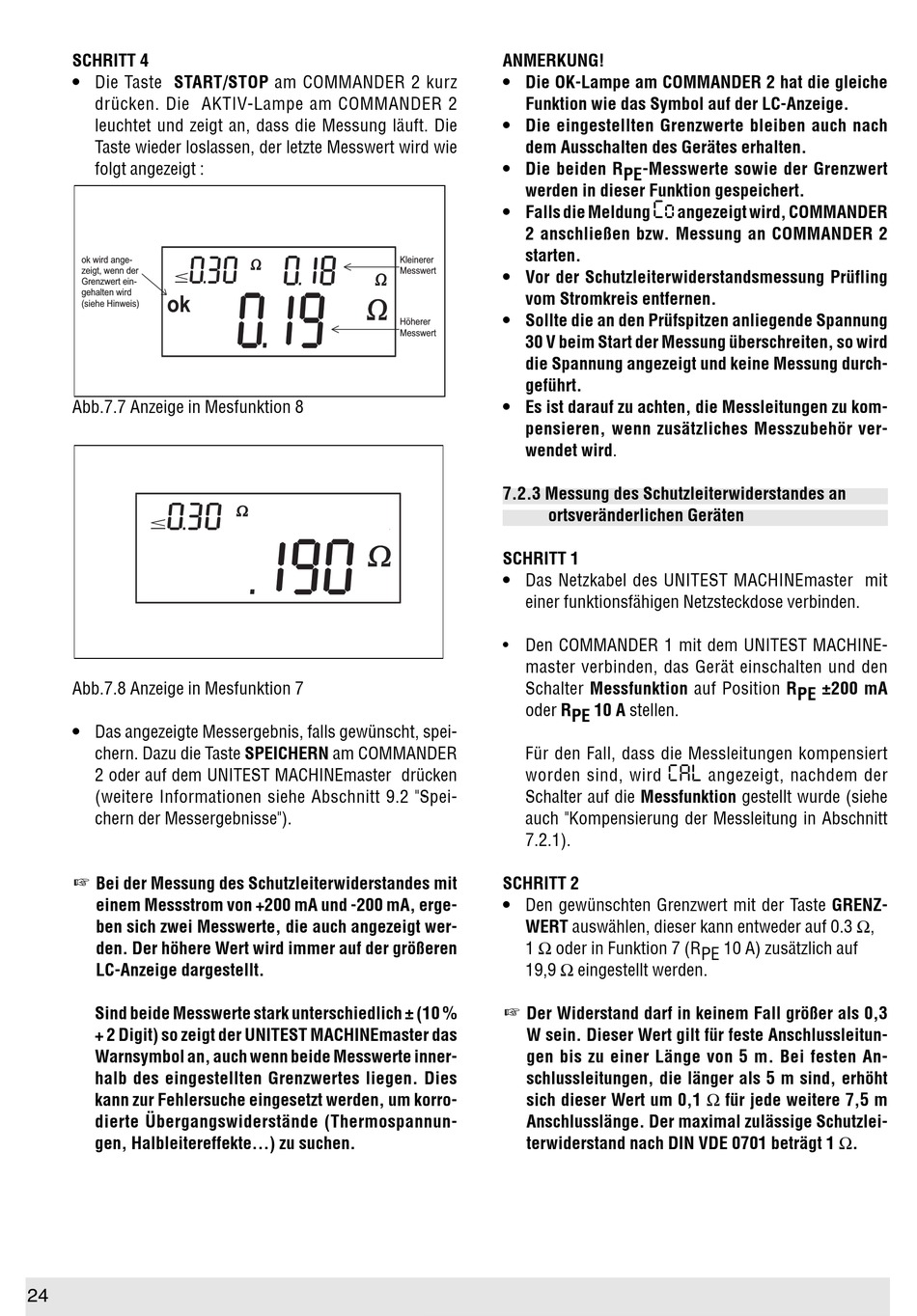

SCHRITT 4
• Die Taste START/STOP am COMMANDER 2 kurz
drücken. Die AKTIV-Lampe am COMMANDER 2
leuchtet und zeigt an, dass die Messung läuft. Die
Taste wieder loslassen, der letzte Messwert wird wie
folgt angezeigt :
ok wird ange-
zeigt, wenn der
Grenzwert ein-
gehalten wird
ok
(siehe Hinweis)
Abb.7.7 Anzeige in Mesfunktion 8
Abb.7.8 Anzeige in Mesfunktion 7
• Das angezeigte Messergebnis, falls gewünscht, spei-
chern. Dazu die Taste SPEICHERN am COMMANDER
2 oder auf dem UNITEST MACHINEmaster drücken
(weitere Informationen siehe Abschnitt 9.2 "Spei-
chern der Messergebnisse").
Bei der Messung des Schutzleiterwiderstandes mit
einem Messstrom von +200 mA und -200 mA, erge-
ben sich zwei Messwerte, die auch angezeigt wer-
den. Der höhere Wert wird immer auf der größeren
LC-Anzeige dargestellt.
Sind beide Messwerte stark unterschiedlich ± (10 %
+ 2 Digit) so zeigt der UNITEST MACHINEmaster das
Warnsymbol an, auch wenn beide Messwerte inner-
halb des eingestellten Grenzwertes liegen. Dies
kann zur Fehlersuche eingesetzt werden, um korro-
dierte Übergangswiderstände (Thermospannun-
gen, Halbleitereffekte...) zu suchen.
24
ANMERKUNG!
• Die OK-Lampe am COMMANDER 2 hat die gleiche
Funktion wie das Symbol auf der LC-Anzeige.
• Die eingestellten Grenzwerte bleiben auch nach
dem Ausschalten des Gerätes erhalten.
• Die beiden R PE -Messwerte sowie der Grenzwert
werden in dieser Funktion gespeichert.
• Falls die Meldung
2 anschließen bzw. Messung an COMMANDER 2
starten.
Kleinerer
Messwert
• Vor der Schutzleiterwiderstandsmessung Prüfling
vom Stromkreis entfernen.
• Sollte die an den Prüfspitzen anliegende Spannung
Höherer
Messwert
30 V beim Start der Messung überschreiten, so wird
die Spannung angezeigt und keine Messung durch-
geführt.
• Es ist darauf zu achten, die Messleitungen zu kom-
pensieren, wenn zusätzliches Messzubehör ver-
wendet wird.
7.2.3 Messung des Schutzleiterwiderstandes an
ortsveränderlichen Geräten
SCHRITT 1
• Das Netzkabel des UNITEST MACHINEmaster mit
einer funktionsfähigen Netzsteckdose verbinden.
• Den COMMANDER 1 mit dem UNITEST MACHINE-
master verbinden, das Gerät einschalten und den
Schalter Messfunktion auf Position R PE ±200 mA
oder R PE 10 A stellen.
Für den Fall, dass die Messleitungen kompensiert
worden sind, wird
Schalter auf die Messfunktion gestellt wurde (siehe
auch "Kompensierung der Messleitung in Abschnitt
7.2.1).
SCHRITT 2
• Den gewünschten Grenzwert mit der Taste GRENZ-
WERT auswählen, dieser kann entweder auf 0.3 Ω,
1 Ω oder in Funktion 7 (R PE 10 A) zusätzlich auf
19,9 Ω eingestellt werden.
Der Widerstand darf in keinem Fall größer als 0,3
W sein. Dieser Wert gilt für feste Anschlussleitun-
gen bis zu einer Länge von 5 m. Bei festen An-
schlussleitungen, die länger als 5 m sind, erhöht
sich dieser Wert um 0,1 Ω für jede weitere 7,5 m
Anschlusslänge. Der maximal zulässige Schutzlei-
terwiderstand nach DIN VDE 0701 beträgt 1 Ω.
