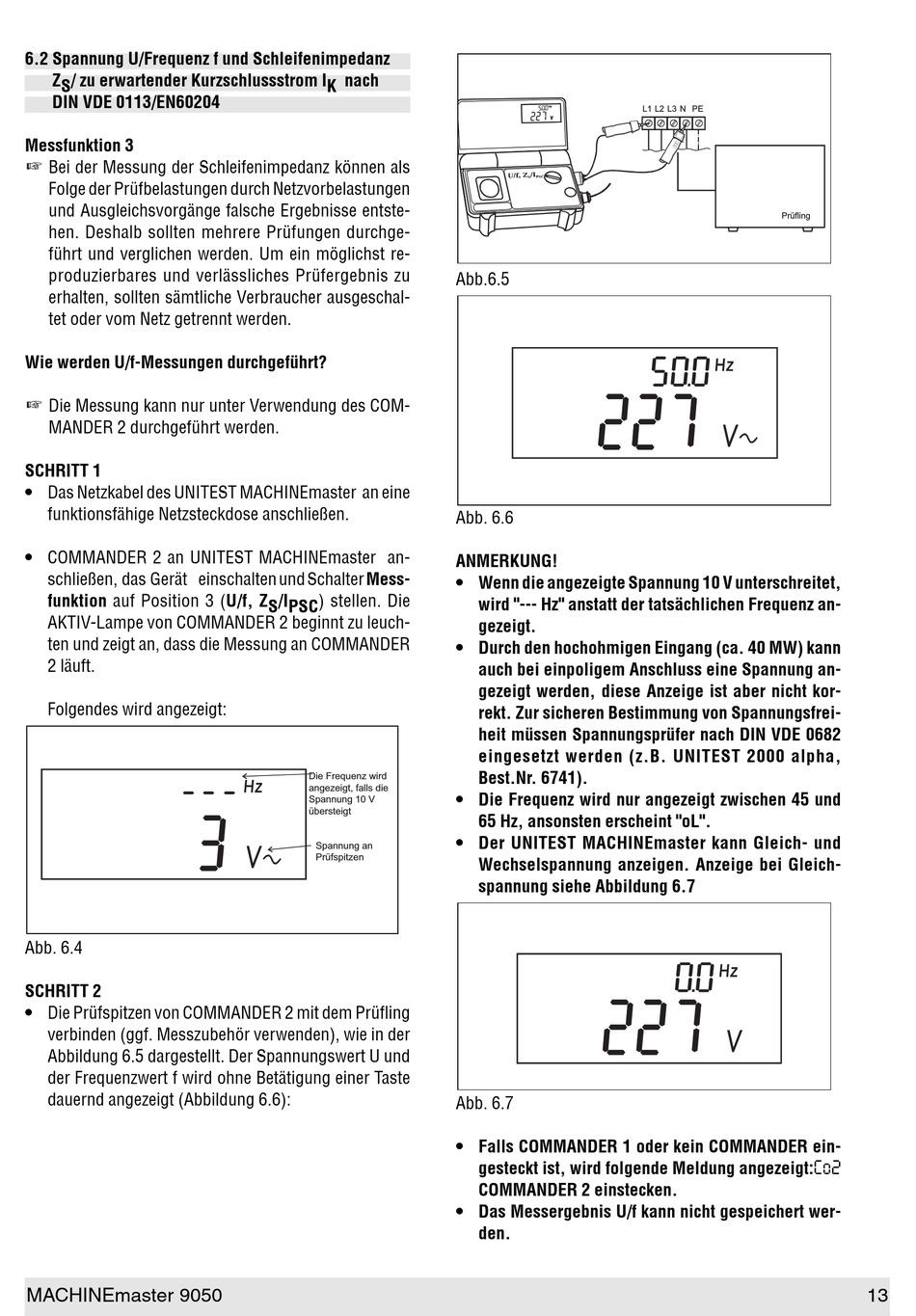

6.2 Spannung U/Frequenz f und Schleifenimpedanz
Z S / zu erwartender Kurzschlussstrom I K nach
DIN VDE 0113/EN60204
Messfunktion 3
Bei der Messung der Schleifenimpedanz können als
Folge der Prüfbelastungen durch Netzvorbelastungen
und Ausgleichsvorgänge falsche Ergebnisse entste-
hen. Deshalb sollten mehrere Prüfungen durchge-
führt und verglichen werden. Um ein möglichst re-
produzierbares und verlässliches Prüfergebnis zu
erhalten, sollten sämtliche Verbraucher ausgeschal-
tet oder vom Netz getrennt werden.
Wie werden U/f-Messungen durchgeführt?
Die Messung kann nur unter Verwendung des COM-
MANDER 2 durchgeführt werden.
SCHRITT 1
• Das Netzkabel des UNITEST MACHINEmaster an eine
funktionsfähige Netzsteckdose anschließen.
• COMMANDER 2 an UNITEST MACHINEmaster an-
schließen, das Gerät einschalten und Schalter Mess-
funktion auf Position 3 (U/f, Z S /I PSC ) stellen. Die
AKTIV-Lampe von COMMANDER 2 beginnt zu leuch-
ten und zeigt an, dass die Messung an COMMANDER
2 läuft.
Folgendes wird angezeigt:
Abb. 6.4
SCHRITT 2
• Die Prüfspitzen von COMMANDER 2 mit dem Prüfling
verbinden (ggf. Messzubehör verwenden), wie in der
Abbildung 6.5 dargestellt. Der Spannungswert U und
der Frequenzwert f wird ohne Betätigung einer Taste
dauernd angezeigt (Abbildung 6.6):
MACHINEmaster 9050
Abb.6.5
Abb. 6.6
ANMERKUNG!
• Wenn die angezeigte Spannung 10 V unterschreitet,
wird "--- Hz" anstatt der tatsächlichen Frequenz an-
gezeigt.
• Durch den hochohmigen Eingang (ca. 40 MW) kann
auch bei einpoligem Anschluss eine Spannung an-
gezeigt werden, diese Anzeige ist aber nicht kor-
rekt. Zur sicheren Bestimmung von Spannungsfrei-
heit müssen Spannungsprüfer nach DIN VDE 0682
eingesetzt werden (z.B. UNITEST 2000 alpha,
Best.Nr. 6741).
Die Frequenz wird
angezeigt, falls die
• Die Frequenz wird nur angezeigt zwischen 45 und
Spannung 10 V
übersteigt
65 Hz, ansonsten erscheint "oL".
• Der UNITEST MACHINEmaster kann Gleich- und
Spannung an
Prüfspitzen
Wechselspannung anzeigen. Anzeige bei Gleich-
spannung siehe Abbildung 6.7
Abb. 6.7
• Falls COMMANDER 1 oder kein COMMANDER ein-
gesteckt ist, wird folgende Meldung angezeigt:Co2
COMMANDER 2 einstecken.
• Das Messergebnis U/f kann nicht gespeichert wer-
den.
L1 L2 L3 N PE
Prüfling
13
