SCHRITT 11 – VERVOLLSTÄNDIGUNG DES RAHMENS
WAS SIE DAZU BRAUCHEN
Werkzeuge:
Verstellbarer Schraubenschlüssel
7/16"-Schraubenschlüssel (10 mm)
Befestigungsteile:
11a - (1) ¼-20 x ¾" Sechskantkopfschraube
11b - (6) ¼-20 x 1-1/2" Sechskantkopfschraube
11c – (7) ¼ Mittelgroßer Federring
11d – (7) ¼-20 Sechskantmutter
Teile:
Art. 12 - (2) Diagonalstrebe
Art. 10 - (2) Querstrebe
11.1

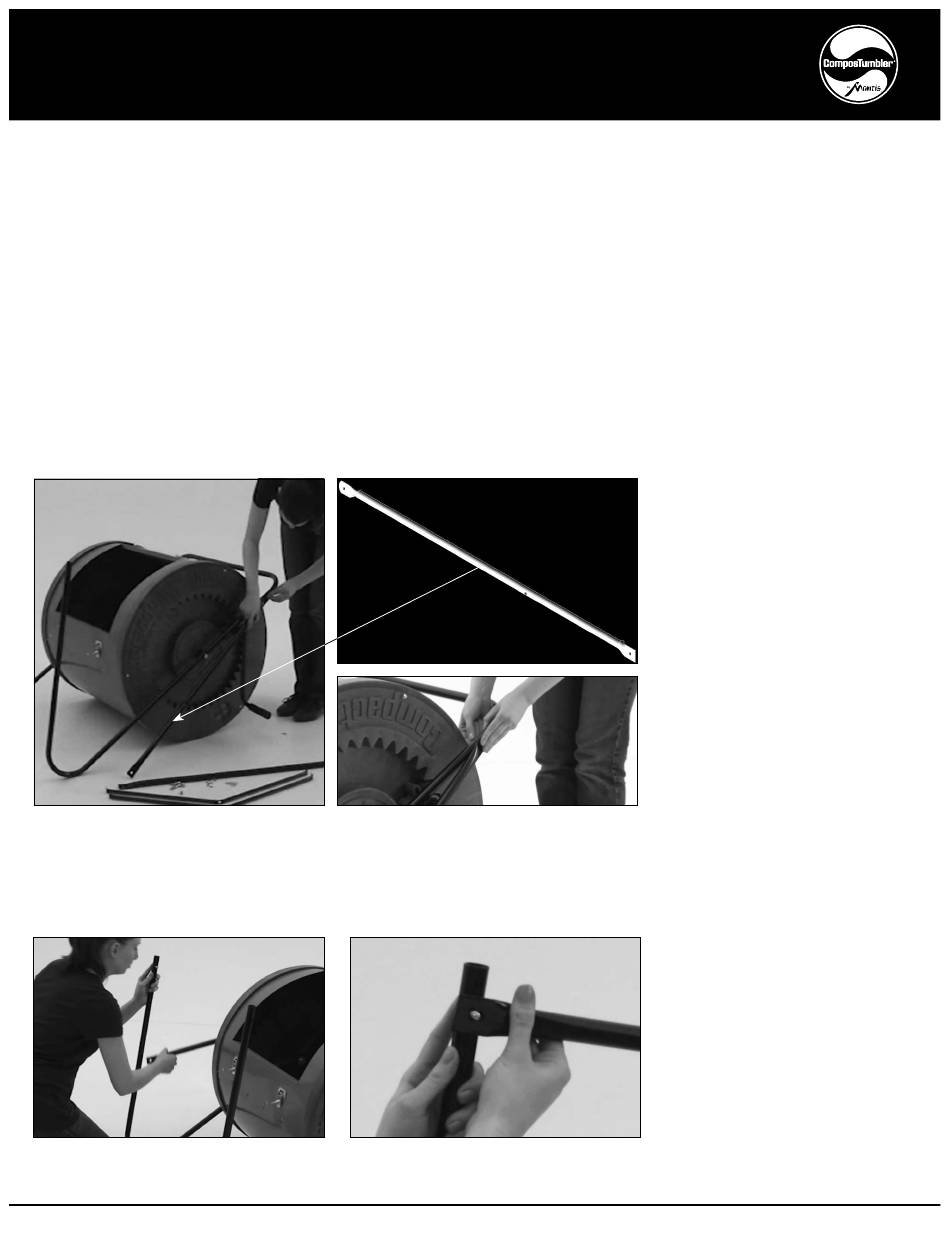

Halten Sie die abgeflachte Vorderseite einer Diagonalstrebe außen gegen die Antriebsbaugruppe und befestigen Sie sie
mit einer 1-12" Sechskantkopfschraube, einer Sicherungsscheibe und einer Sechskantmutter. (Zu diesem Zeitpunkt nur
handfest anziehen.) Hinweis: Verwenden Sie das Ende der Diagonalstrebe ohne ein zweites Loch kurz vor dem Ende.
11.3
Drücken Sie eine Sechskantschraube durch das Loch im Ende des Rahmenschenkels und befestigen Sie das andere
Ende der Diagonalstrebe. Hinweis: Bringen Sie jetzt noch keine Unterlegscheiben/Muttern an.
Diagonalstrebe
11.2
Wiederholen Sie dieses
Verfahren mit der zweiten
Diagonalstrebe auf der
anderen Seite.
