Outillage nécessaire
• Clé de 3/8 de pouce
(10 mm)
• Clé de 7/16 de pouce
(11 mm)
• Clé de 9/16 de pouce
(15 mm)
• Clé à molette
• Pince universelle (ou à bec fin)
• Tournevis plat
• Tournevis Phillips (cruciforme)
Tout autre matériel nécessaire est fourni avec le
ComposTumbler Compact.

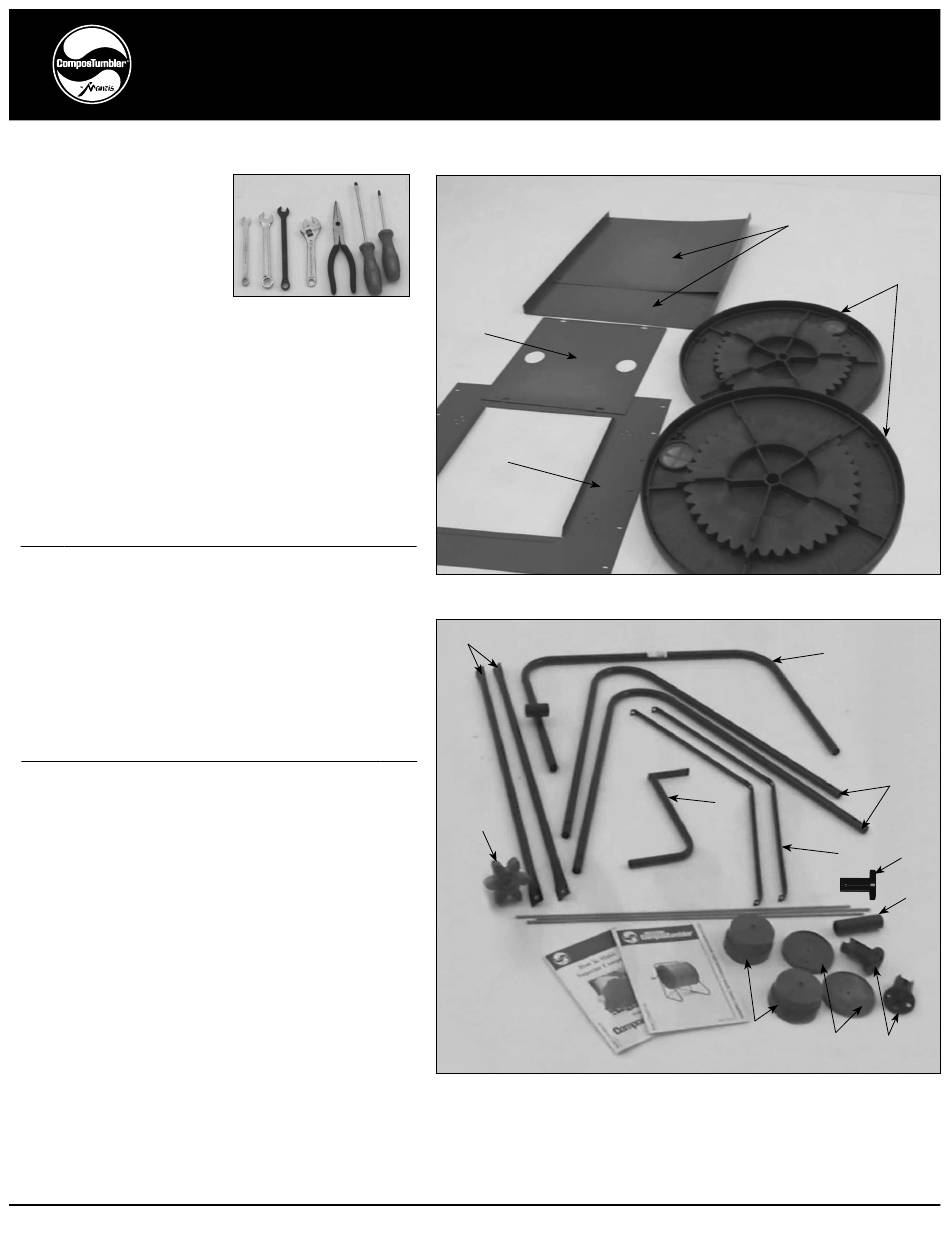

Pièces du tambour
Rep. Réf. Description
1 CT02054-00 Panneau de tambour A
2 CT02055-00 Panneau de tambour B
3 CT01839-00 Volet
4 200239 Chapeau latéral
5 CT01698-00 Base d'aérateur
6 CT01699-00 Chapeau d'aérateur
7 CT01691-01 Tirant
Pièces du châssis
Rep. Réf. Description
8 CT02052-00 Support d'entraînement
9 CT01915-00 Manivelle
10 CT02053-00 Renfort
11 CT02050-00 Pied de châssis
12 CT02051-00 Entretoise
13 200240 Pignon d'entraînement
14 CT02048-00 Poignée
15 CT02049-00 Capuchon de poignée
16 CT02047-00 Tourillon
2
ComposTumbler™ Compact
Consignes d'assemblage
Qté
2
1
1
2
2
2
3
Qté
1
1
2
2
2
1
1
1
2
3
2
12
13
1
8
11
9
10
6
5
16
4
15
14
