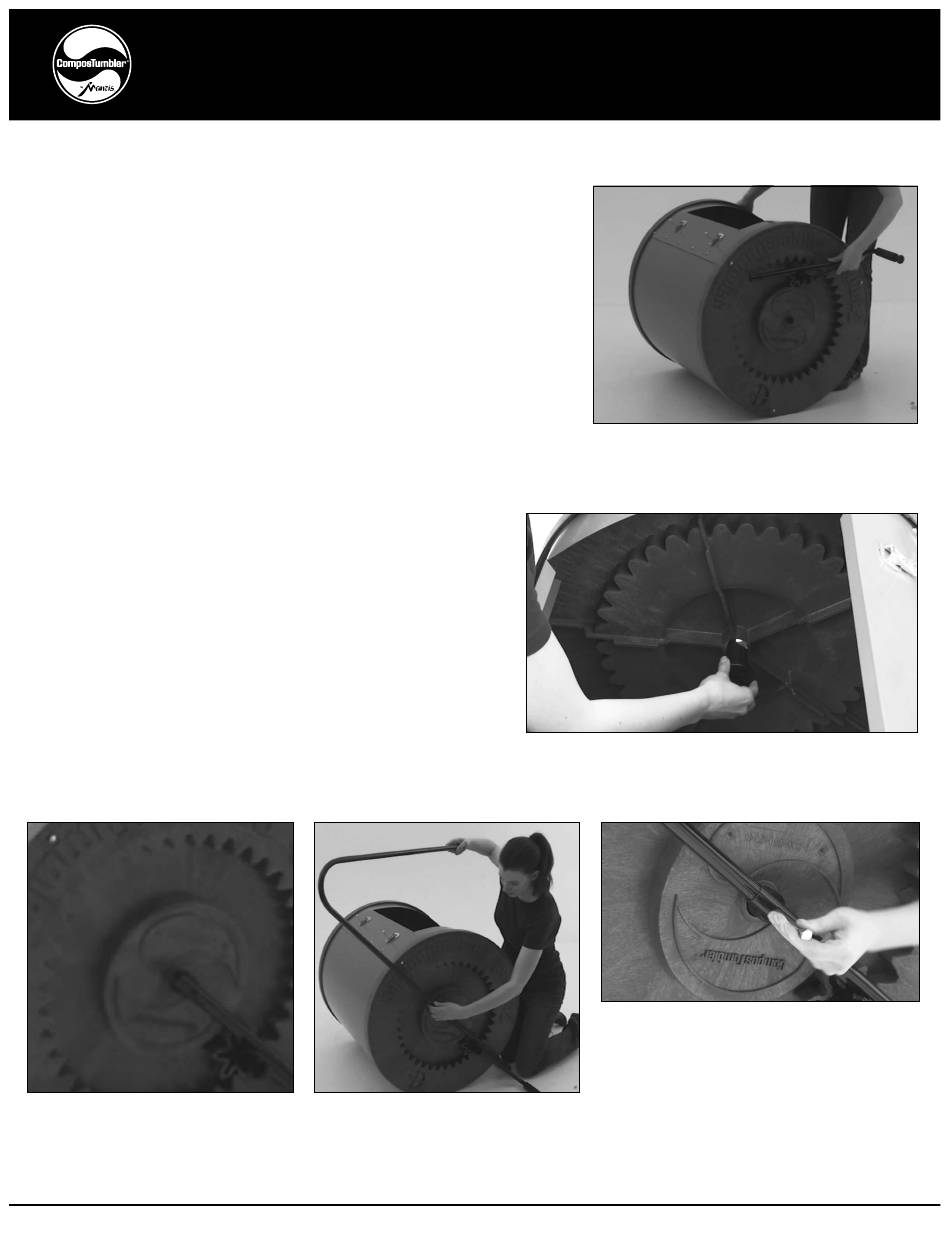

SCHRITT 9 – ANBRINGUNG DER STÜTZSTANGE
DES DREHMECHANISMUS
WAS SIE DAZU BRAUCHEN
Werkzeuge:
Keine
Befestigungsteile:
Keine
Teile:
Antriebsrad- und Stützstangenbaugruppe aus Schritt 8
Zusammengebaute Trommel aus Schritt 6
SCHRITT 10 – ANBRINGUNG DES RAHMENS
WAS SIE DAZU BRAUCHEN
Werkzeuge:
Verstellbarer Schraubenschlüssel
9/16"-Schraubenschlüssel (15 mm)
Befestigungsteile:
10a - (2) 3/8" x 1-1/2" Schutzblechscheibe
10b - (2) 3/8" Selbstsichernde Zweiwegmutter
10c - (2) 3/8" x 4" Sechskantkopfschraube
Teile:
Art. 16 - (2) Achsschenkel
Art. 11 - (2) Rahmenschenkel
10.2
Stützstange im
Achsschenkelkanal (Blick
von außen auf die Trommel)
Setzen Sie die Stützstange des
Drehmechanismus außen am
Verschlussdeckel in den Kanal im
Ende des Achsschenkels ein.
12
10.3
Setzen Sie einen der
Rahmenschenkel in das offene Ende
der Stützstange ein und richten Sie
die Löcher aufeinander aus.
9.1
Führen Sie das Antriebsrad in
die Führungsaussparung eines
Verschlussdeckels ein (siehe Abbildung).
10.1
Achsschenkel
(Blick vom Innern der Trommel
aus)
Führen Sie einen der Achsschenkel vom Innern
der Trommel aus durch das Loch in der Mitte des
Verschlussdeckels.
10.4
Befestigen Sie den Rahmenschenkel, die
Stützstange und den Verschlussdeckel mit der
Sechskantkopfschraube, der Unterlegscheibe und
der Sicherungsmutter. Ziehen Sie die Schrauben
und Muttern mit dem verstellbaren und dem
9/16"-Schraubenschlüssel (15 mm) an. Hinweis:
Die Unterlegscheibe und die Mutter sollten sich im
Innern der Trommel befinden.
10.5
Wiederholen Sie Schritt 10.1 bis 10.4
am anderen Ende.
