Mantis Compact ComposTumbler CT02001 Montageanleitung Seite 36

Benötigtes Werkzeug
• 3/8"-Schraubenschlüssel
(10 mm)
• 7/16"-Schraubenschlüssel
(11 mm)
• 9/16"-Schraubenschlüssel
(15 mm)
• Verstellbarer Schraubenschlüssel
• Einfache Zange (oder Nadelzange)
• Flachschraubendreher
• Kreuzschlitzschraubendreher
Alles, was Sie sonst noch brauchen, liegt Ihrem
ComposTumbler Kompakt bei.

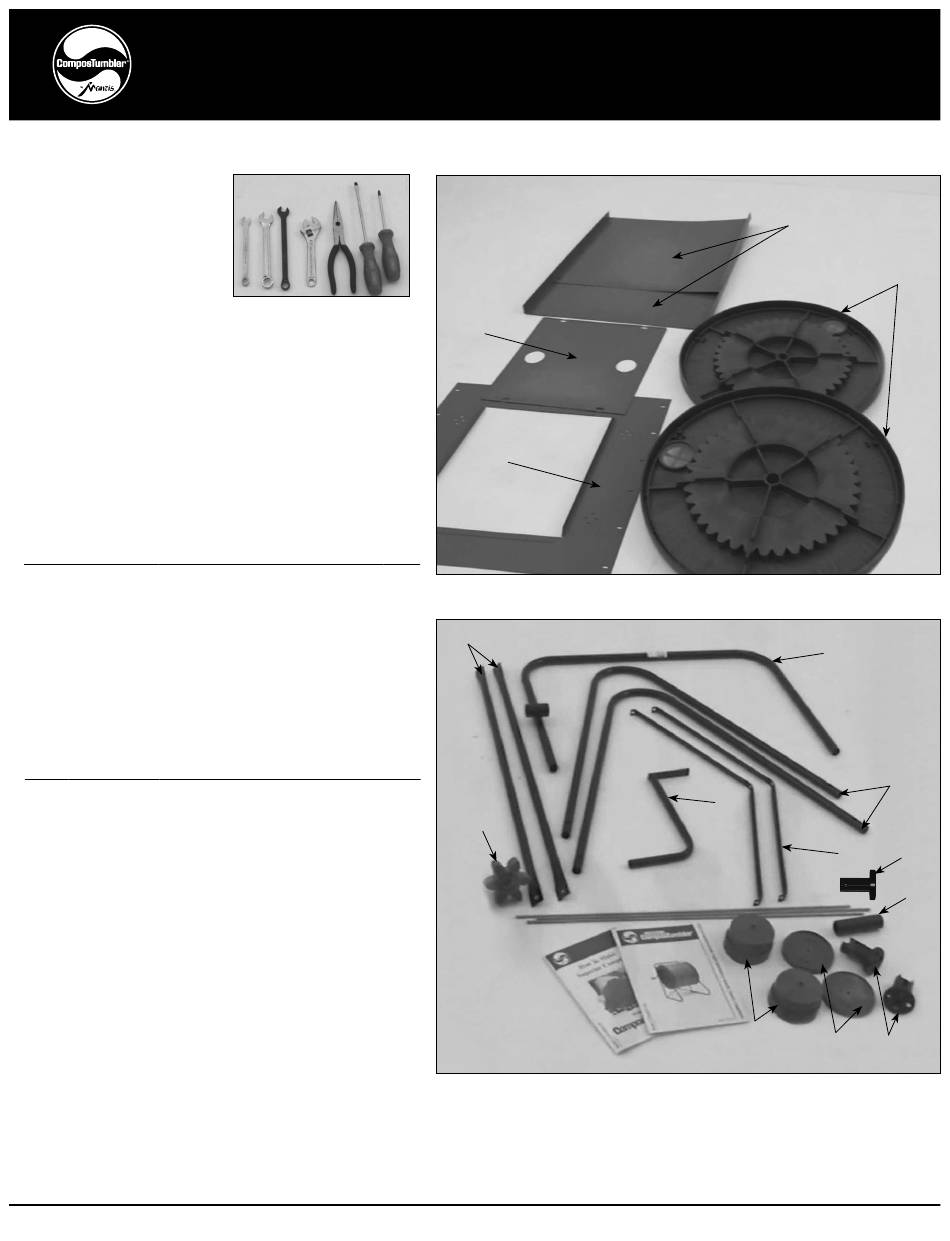

Komponenten der Trommelbaugruppe
Art. Teile-Nr. Beschreibung
1 CT02054-00 Trommelplatte A
2 CT02055-00 Trommelplatte B
3 CT01839-00 Tür
4 200239 Verschlussdeckel
5 CT01698-00 Lüftersockel
6 CT01699-00 Lüfterdeckel
7 CT01691-01 Tür
Komponenten des Rahmens
Art. Teile-Nr. Beschreibung
8 CT02052-00 Stützstange für
Drehmechanismus
9 CT01915-00 Griffstange
10 CT02053-00 Querstrebe
11 CT02050-00 Rahmenschenkel
12 CT02051-00 Diagonalstrebe
13 200240 Antriebsrad
14 CT02048-00 Griff
15 CT02049-00 Griffstopfen
16 CT02047-00 Achsschenkel
2
ComposTumbler™ Kompakt
Montageanleitung
Anz.
2
1
1
2
2
2
3
Anz.
1
1
2
2
2
1
1
1
2
3
2
12
13
1
8
11
9
10
6
5
16
4
15
14
