4.1

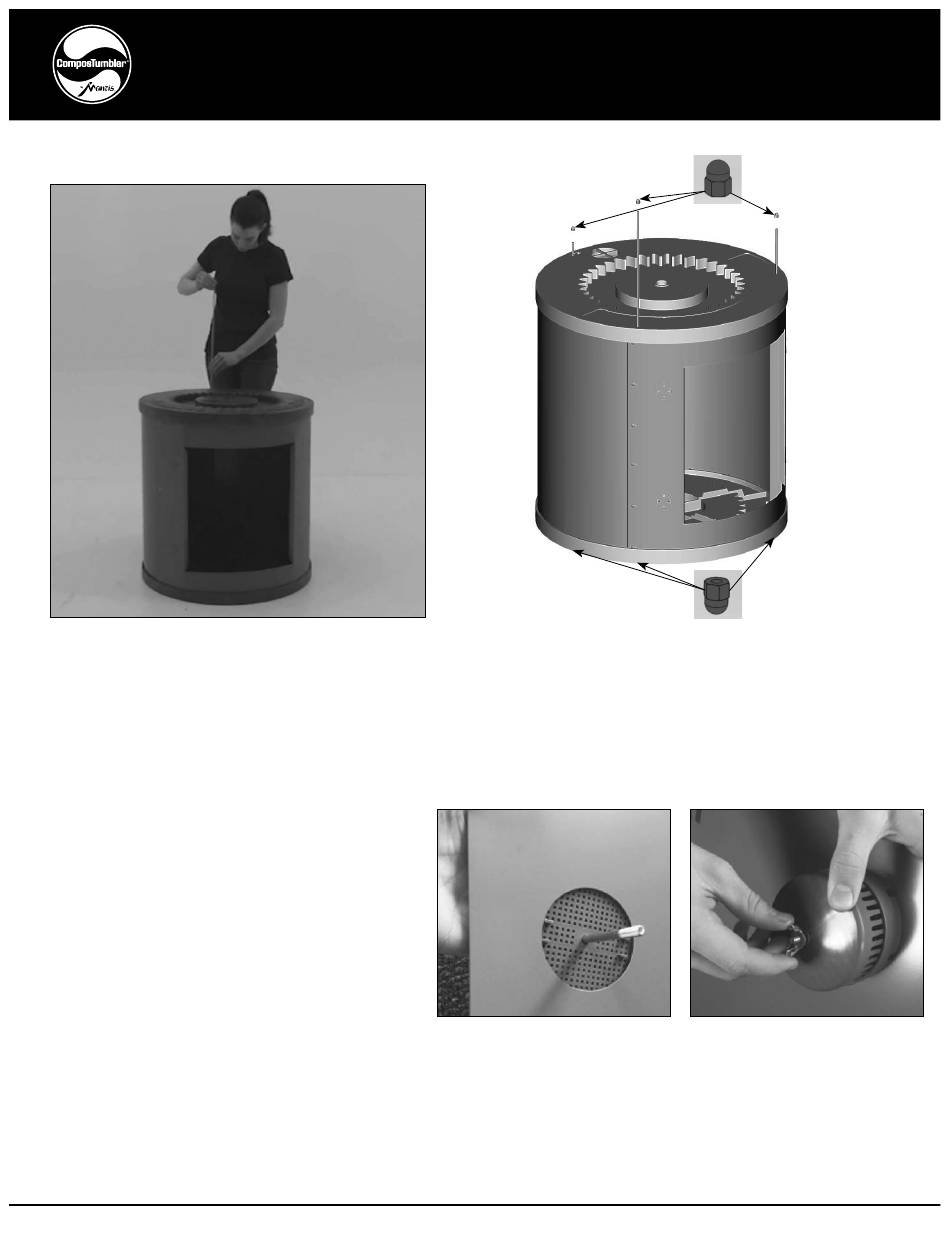

Legen Sie den zweiten Verschlussdeckel auf das
offene Ende der zusammengebauten Trommel.
Wenn der Verschlussdeckel korrekt ausgerichtet
ist, befinden sich die Entlüftungsöffnungen auf
gegenüberliegenden Seiten des gleichen mittleren
Mischflügels.
SCHRITT 5 – ANBRINGUNG DES
VERSCHLUSSDECKELS
WAS SIE DAZU BRAUCHEN
Werkzeuge:
Keine
Befestigungsteile:
5a - (2) ¼-20 x 3-1/4"
Sechskantkopfschrauben
5b - (2) ¼-20 Flügelmuttern
Teile:
Art. 3 - (1) Tür
Art. 5 - (2) Lüftersockel
Art. 6 - (2) Lüfterdeckel
8
4.2
Schrauben Sie eine Hutmutter auf ein Ende der Zugstäbe
auf (nur mit 2-3 Umdrehungen) und schieben Sie die Stäbe
durch die Löcher im Verschlussdeckel. Führen Sie das andere
Ende jedes Zugstabs durch das Loch im gegenüberliegenden
Verschlussdeckel. Schrauben Sie die Hutmuttern von unterhalb
des Verschlussdeckels aus über die anderen Enden der Zugstäbe.
Ziehen Sie alle Hutmuttern mit den Schraubenschlüsseln an.
5.1
Lüftersockel
Schieben Sie eine 3-1/4" lange
Sechskantkopfmutter durch
den Lüftersockel und halten
Sie die beiden Teile gegen
die Außenseite der Tür (siehe
Abbildung unten).
5.3
Wiederholen Sie Schritt 5.1 und 5.2 mit dem zweiten
Lüftersockel und -deckel.
5.2
Lüfterdeckel
Schieben Sie den Lüfterdeckel
über die Sechskantschraube
und befestigen Sie ihn mit der
Flügelschraube (nur handfest
anziehen).
