ÉTAPE 11 – ACHÈVEMENT DU CHÂSSIS
CE QU'IL FAUT :
Outillage : Clé à molette
Clé de 7/16" (10 mm)
Visserie : 11a - (1) Vis à tête hexagonale de ¼-20 x 3/4"
11b - (6) Vis à tête hexagonale de ¼-20 x 1-1/2"
11c - (7) Rondelles-freins fendues moyennes de ¼
11d - (7) Écrous hexagonaux de ¼-20
Pièces : Article 12 - (2) Entretoise
Article 10 - (2) Renfort

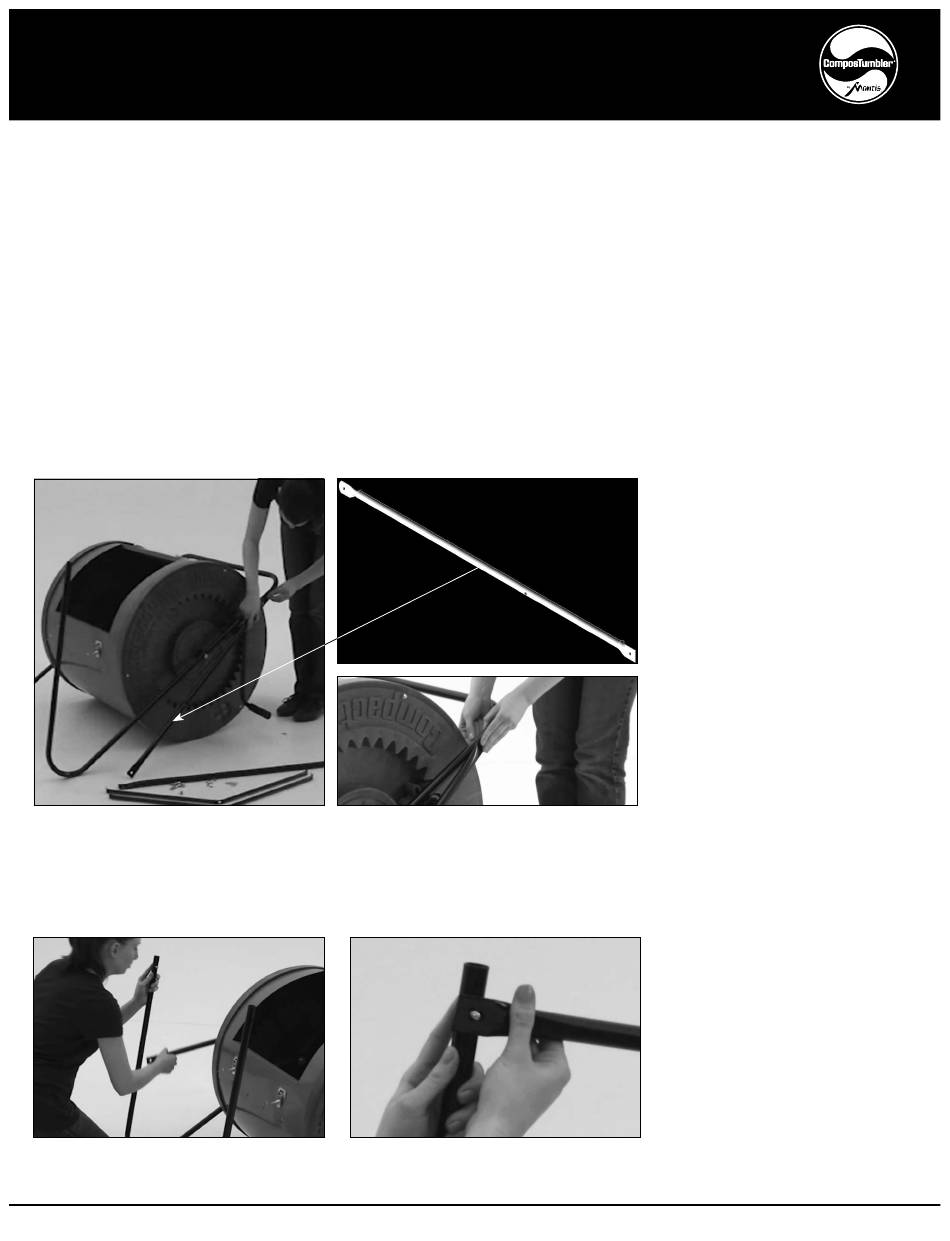

11.1
Placer la face aplatie d'une entretoise contre l'extérieur du support d'entraînement
et attacher avec une vis à tête hexagonale de 1-1/2", une rondelle-frein et un écrou
hexagonal (serrer à la main seulement pour l'instant). Remarque : Utiliser le côté de
l'entretoise qui n'a pas de deuxième trou près de l'extrémité.
11.3
Enfoncer une vis hexagonale à travers le trou à l'extrémité du pied de châssis et attacher l'autre
extrémité de l'entretoise. Remarque : Ne pas poser de rondelles ni écrous pour l'instant.
Entretoise
11.2
Répéter de l'autre
côté avec la deuxième
entretoise.
13
