SCHRITT 6 – ANBRINGUNG DES SPANNVERSCHLUSSES/
SPANNVERSCHLUSSHAKENS
WAS SIE DAZU BRAUCHEN
Werkzeuge:
Flachschraubendreher
3/8"-Schraubenschlüssel (10 mm)
Befestigungsteile:
6a - (8) 10-32 x 3/8 Metallschrauben
6b - (4) Nr. 10 flache Unterlegscheiben
6c - (4) Nr. 10 Federringe
6d - (4) 10-32 Sechskantmuttern
6e - (4) 10-32 gezahnte Flansch-Sicherungsmuttern
6f - (2) Spannverschlusshaken
6g - (2) Spannverschlüsse
Teile:
Zusammengebaute Trommelbaugruppe (von Schritt 4)

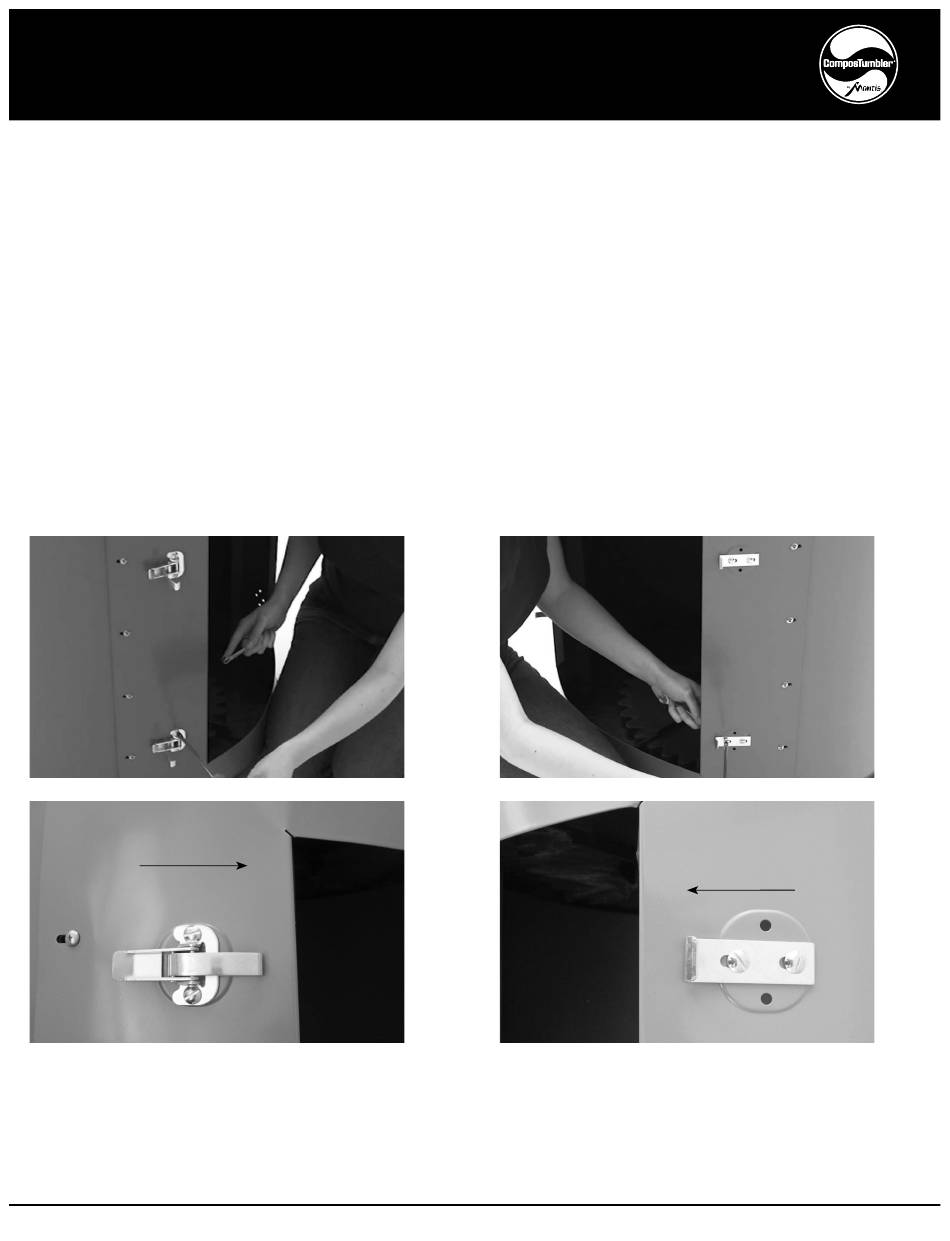

6.1
Befestigen Sie die Spannverschlüsse (6g) an einer Seite
der Türöffnung. Die Haken der Spannverschlüsse müssen
in Richtung der Öffnung positioniert werden. Befestigen Sie
die Verschlüsse mit Nr. 10 Schrauben (6a) und gezahnten
Flansch-Sicherungsmuttern (6e); der Schraubenkopf muss
sich oben auf dem Spannverschluss befinden. Ziehen Sie die
Spannverschlüsse mit dem Flachschraubendreher und dem
3/8"-Schraubenschlüssel (10 mm) an.
Türöffnung
Halten Sie die Spannverschlusshaken gegen die andere Seite der
Plattenöffnung. Dabei müssen die Hakenenden auf die Öffnung zeigen.
Befestigen Sie die Haken mit den Nr. 10 Schrauben (6a), flachen
Unterlegscheiben (6b), Federringen (6c) und Sechskantmuttern (6d).
Stellen Sie sicher, dass sich die flache Unterlegscheibe, der Federring
und die Mutter auf der Unterseite der Platte in der Aussparung und der
Schraubenkopf oben auf dem Spannverschluss befinden. Ziehen Sie
die Spannverschlusshaken mit dem Flachschraubendreher und dem
3/8"-Schraubenschlüssel (10 mm) an.
6.2
Türöffnung
9
