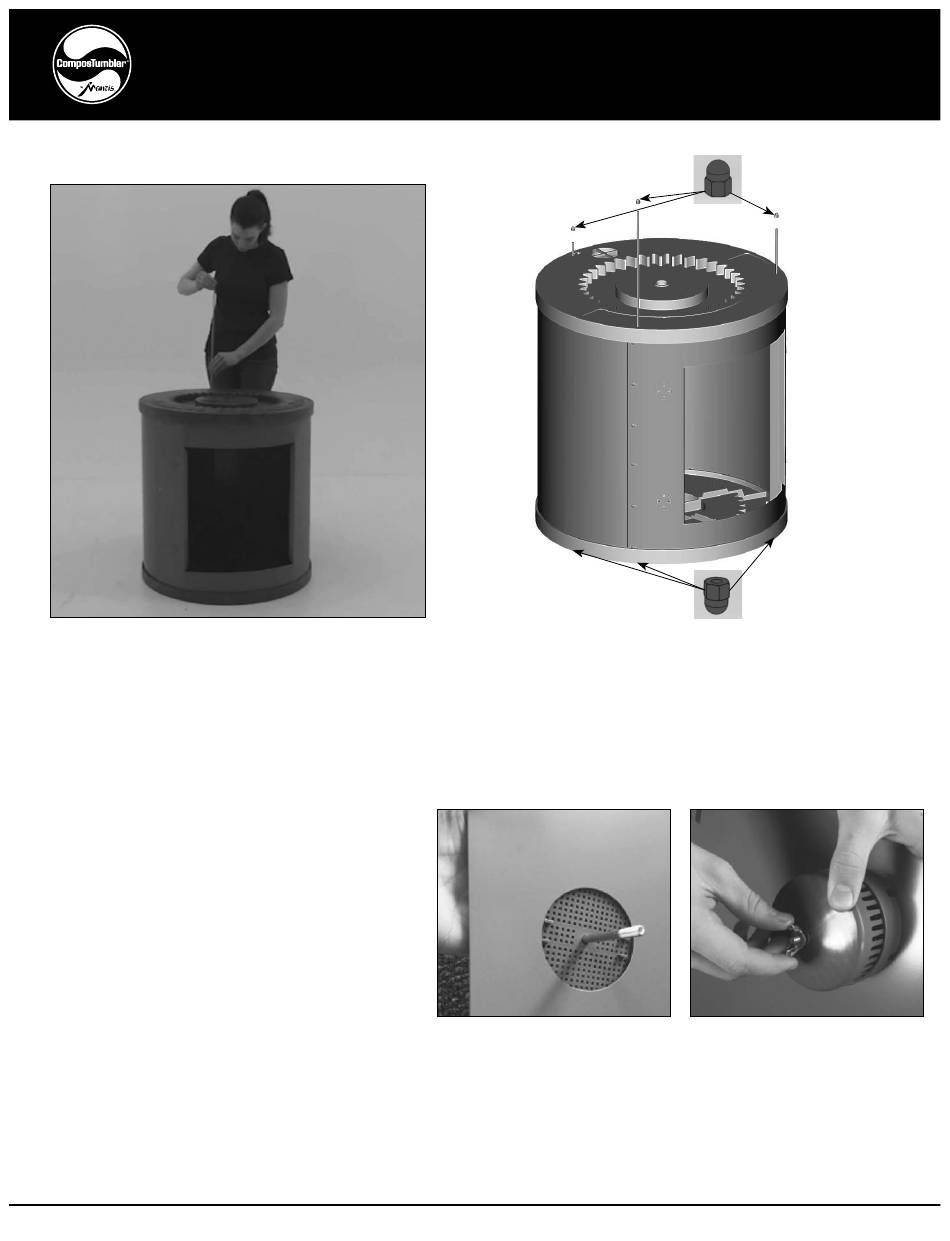

4.1
Poser le deuxième chapeau latéral sur le côté
ouvert du tambour assemblé. Noter que lorsque
le chapeau latéral est correctement aligné, les
ouvertures d'aération sont de part et d'autre de la
même ailette de malaxage centrale.
ÉTAPE 5 – POSE DU CHAPEAU
LATÉRAL
CE QU'IL FAUT :
Outillage :
Aucun
Visserie :
5a - (2) Vis à tête hexagonale de
¼-20 x 3-1/4"
5b - (2) Écrous à oreilles de ¼-20
Pièces :
Article 3 - (1) Porte
Article 5 - (2) Base d'aérateur
Article 6 - (2) Chapeau d'aérateur
8
4.2
Visser un écrou borgne à chaque extrémité des tirants
(2 à 3 tours seulement) et enfiler les tirants à travers les
trous du chapeau latéral. Guider l'autre extrémité de chaque
tirant à travers le trou dans le chapeau latéral opposé. Sous
le chapeau latéral, visser des écrous borgnes sur les autres
extrémités des tirants. Serrer tous les écrous borgnes avec
les clés plates.
5.1
Base d'aérateur
Enfiler une vis à tête hexagonale
de 3-1/4" de long à travers la
base de l'aérateur et poser les
deux pièces sur l'extérieur de la
porte comme sur l'illustration.
5.3
Répéter les étapes 5.1 et 5.2 avec les deuxièmes base et
chapeau d'aérateur.
5.2
Chapeau d'aérateur
Enfiler le chapeau d'aérateur
sur la vis à tête hexagonale
et l'attacher avec un écrou
à oreilles (serrer à la main
seulement).
