ÉTAPE 3 – ASSEMBLAGE DU PANNEAU DE TAMBOUR B
CE QU'IL FAUT :
Outillage :
Tournevis Phillips
Clé de 3/8" (10 mm)
Visserie :
3a - (12) Vis à épaulement de ½" à tête bombée Phillips
3b - (12) Rondelles plates
3c - (12) Écrous-freins à insert nylon
Pièces :
Article 2 - (1) Panneau de tambour B

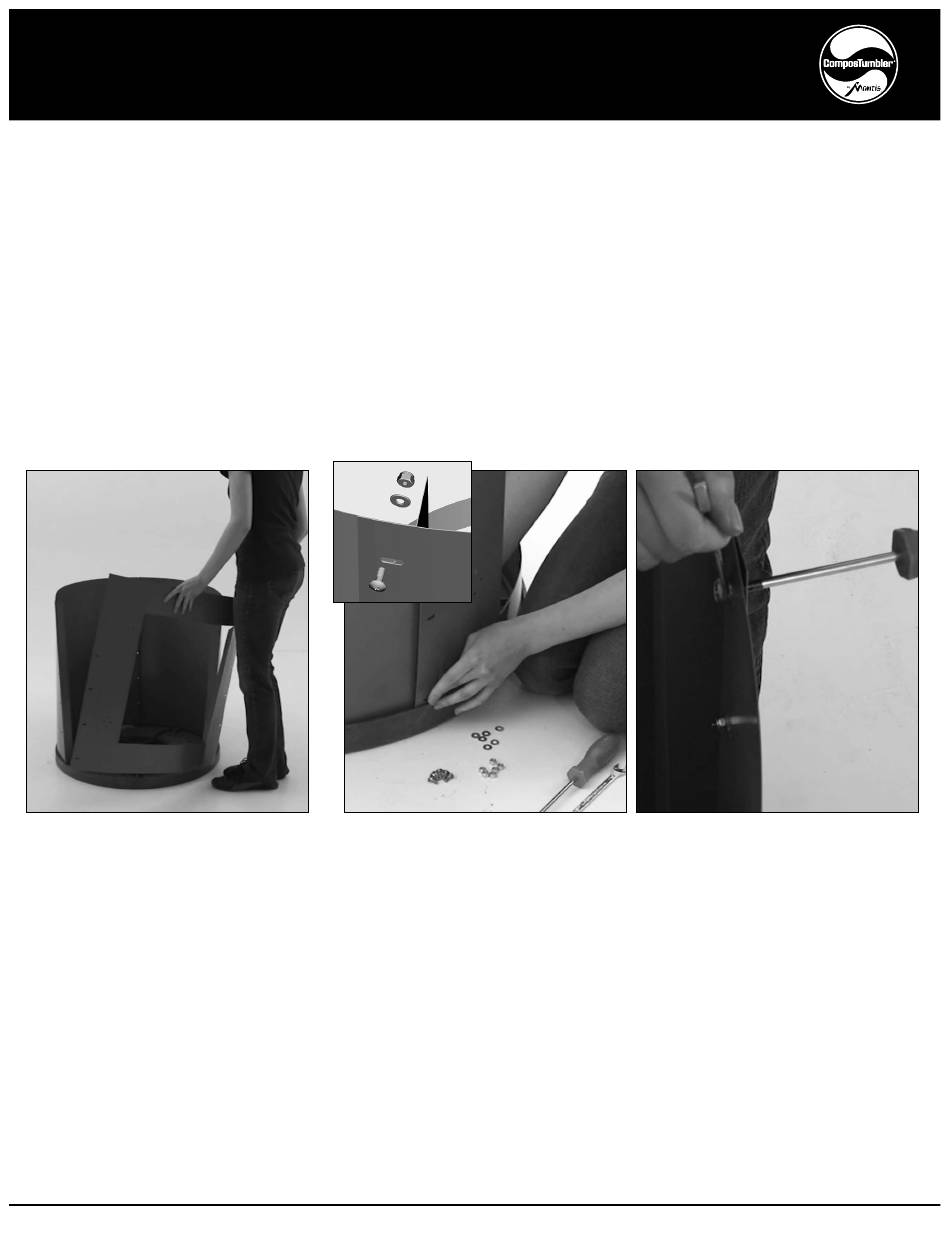

3.1
Les ailettes sur l'ouverture du panneau
de tambour B étant vers l'intérieur
du tambour, insérer le panneau de
tambour B dans l'espace libre restant
du chapeau latéral.
ÉTAPE 4 – POSE DU CHAPEAU LATÉRAL
CE QU'IL FAUT :
Outillage :
Clé de 7/16" (10 mm)
Clé à molette
Visserie :
4a - (6) Écrous borgnes de ¼"
Pièces :
Article 4 - (1) Chapeau latéral
Article 7 - (3) Tirants
3.2
Aligner les trous et attacher le panneau de tambour B au tambour à l'aide des
vis à épaulement, rondelles et écrous-freins.
7
